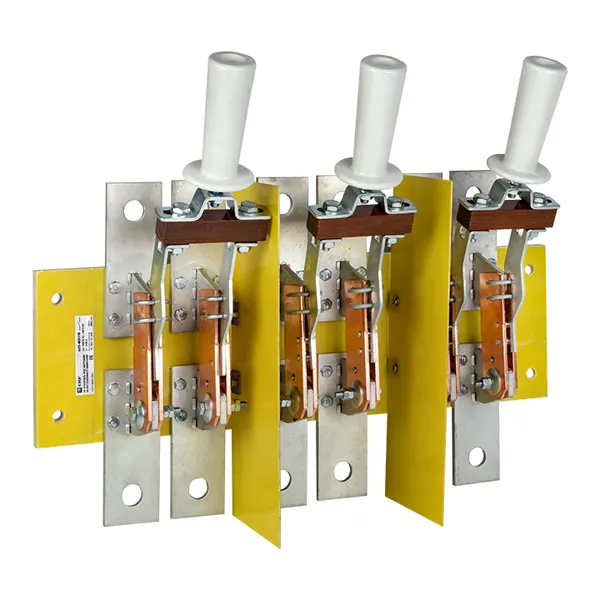

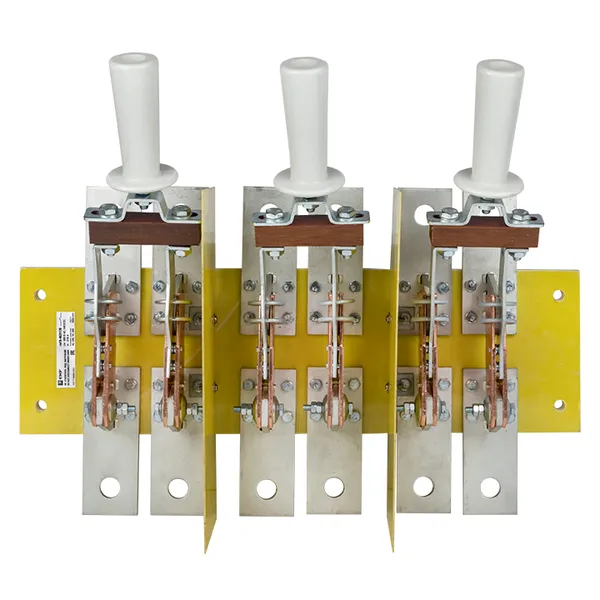

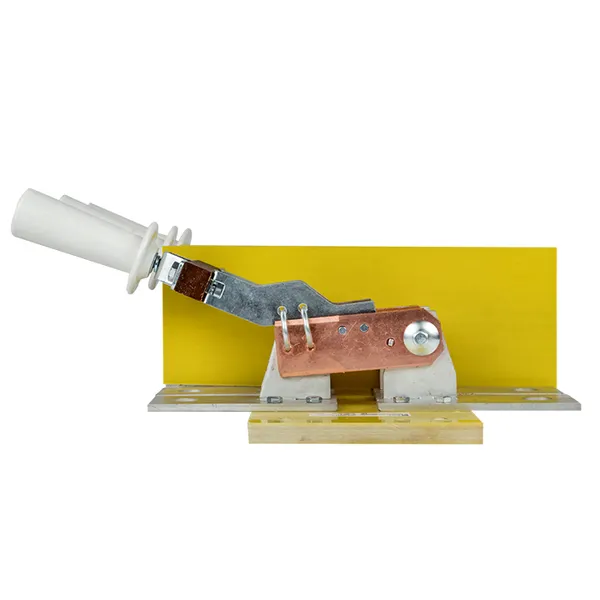

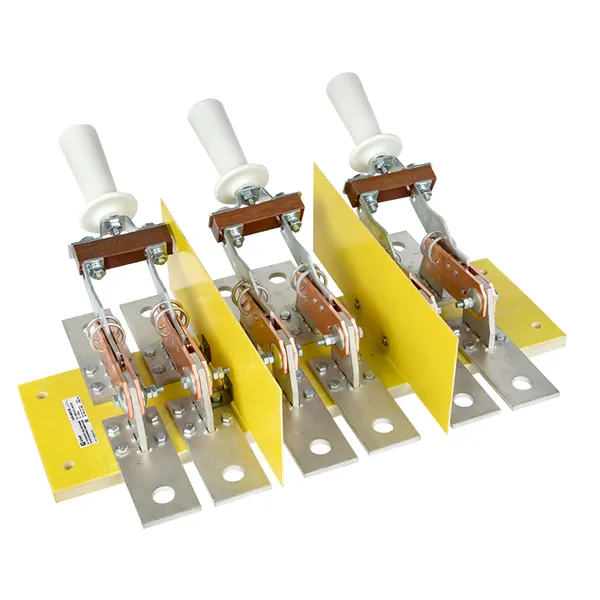

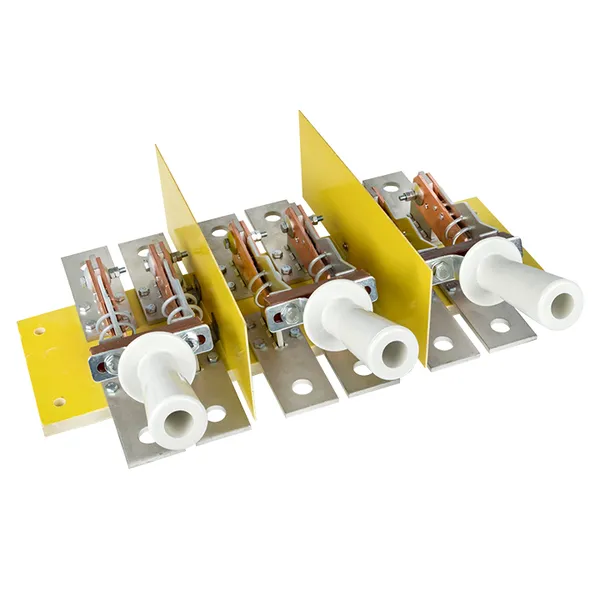

Разъединитель РЕ19-46-31170 3150А EKF
/products/E6824320BFC950FA4C0F62F1066AB5CA.jpg)
/products/81A3C53268EE4DD6E2628993ABA15692.jpg)
/products/9891BD17B47DE76BCA38B6C35E675C9F.jpg)
/products/7587CE8331125C10FE4B67A6CFBA73DD.jpg)
/products/08F1A8BC4B3E978796061B1B7C542F65.jpg)
/products/A143D9ADF014988357BADE11892256C1.jpg)
/products/346C458BC8F2AEB5C2248A382DB72ABD.jpg)
/products/E6824320BFC950FA4C0F62F1066AB5CA.jpg)
/products/81A3C53268EE4DD6E2628993ABA15692.jpg)
/products/9891BD17B47DE76BCA38B6C35E675C9F.jpg)
/products/7587CE8331125C10FE4B67A6CFBA73DD.jpg)
/products/08F1A8BC4B3E978796061B1B7C542F65.jpg)
/products/A143D9ADF014988357BADE11892256C1.jpg)
/products/346C458BC8F2AEB5C2248A382DB72ABD.jpg)
Рекомендованная розничная цена 56 087 ₽ за шт
74 783 ₽ Базовая цена за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус | Регулярная |
| Номин. продолжительный ток Iu, А | 3 150 |
| Условный номин. ток короткого замыкания Iq, кА | 100 |
| Номин. кратковременно выдерживаемый ток Icw, кА | 40 |
| Тип элемента управления | Рукоятка поворот. удлинённая (широкий хват) |
| Конструкция прибора | Монтаж в распределительном щите |
| Количество полюсов | 3 |
| Степень защиты (IP), передняя сторона | IP00 |
| С блокировкой/запираемый (-ая) | Нет |
| Тип подключения силовой электрич. цепи | Болтовое соединение |
| Макс. допустимое раб. напряжение Ue AC, В | 500 |
| Номин. раб. напряжение, В | 400...1000 |
| Количество вспомогат. нормально разомкнутых (НО) контактов | 0 |
| Количество вспомогат. нормально замкнутых (НЗ) контактов | 0 |
| Количество вспомогат. переключающих контактов | 0 |
| Моторный привод встроенный | Нет |
| Реверсивный переключатель | Нет |
| Количество выключателей/переключателей | 1 |
| Подходит для напольного монтажа | Нет |
| Подходит для установки в распределит. щит | Да |
| Подходит для промежуточного монтажа | Да |
| Моторный привод опционально | Нет |
| Серия продукции | РЕ19 |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 1 |
| Единица хранения | Штука | Штука | Штука |
| Штрих-код | 4690216293486 | 4690216293486 | 4690216293486 |
| Вес брутто, кг | 17.4660 | 17.4660 | 17.4660 |
| Объем, м³ | 0.04032100 | 0.04032100 | 0.04032100 |
| Длина, м | 0.5570 | 0.5570 | 0.5570 |
| Ширина, м | 0.3790 | 0.3790 | 0.3790 |
| Высота, м | 0.1910 | 0.1910 | 0.1910 |
Описание
Описание
Разъединители серии РЕ19 EKF предназначены для пропускания номинальных токов, включения и отключения без нагрузки электрических цепей номинальным напряжением до 1000 В переменного тока частотой 50 и 60 Гц в устройствах распределения электрической энергии. Разъединители состоят из изоляционного основания, неподвижных и подвижных контактов, ручного привода. Конструкция контактных выводов соответствует требованиям ГОСТ 24753-81 и обеспечивает присоединение медных шин.
Применение
- Выключатели-разъединители предназначены для ручного включения-отключения цепей. Применяются:
- • в распределительных панелях ЩО-70;
- • вводно-распределительных устройствах ВРУ;
- • шкафах распределительных силовых ШРС;
- • главных распределительных щитах.
Комплектация
- 1. Разъединитель. 2. Крепеж. 3. Паспорт.
Документация
Документация
Сертификаты
Сертификат соответствия ЕАЭС KG417/035.CN.02.00100 (PDF, 1.8 МБ)
Паспорта
Паспорт «Разъединители РЕ19 до 3150А EKF» (PDF, 637.8 КБ)
Мастер-каталоги
Мастер-каталог, раздел «Выключатели-разъединители РЕ19» (PDF, 661.8 КБ)
3D-модели
3D-модели «Разъединители РЕ19» (7Z, 686.2 КБ)
Буклеты
Листовка (PDF, 640.9 КБ)
