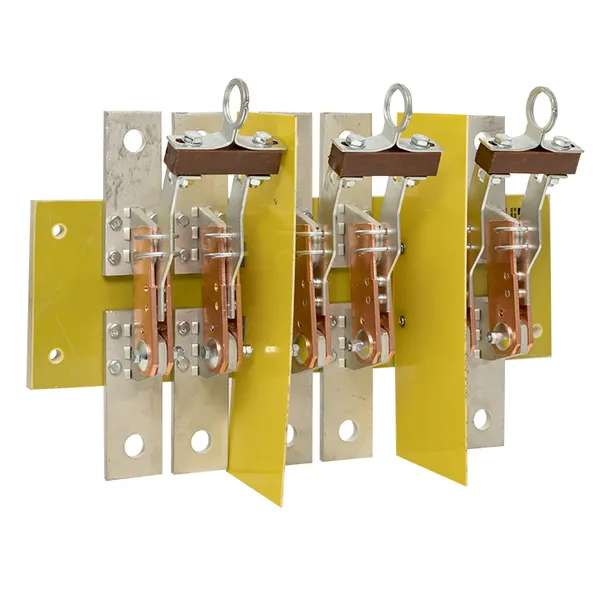

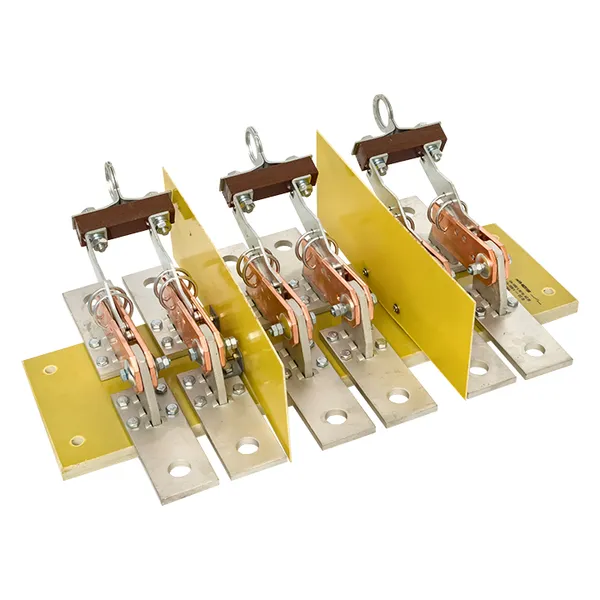

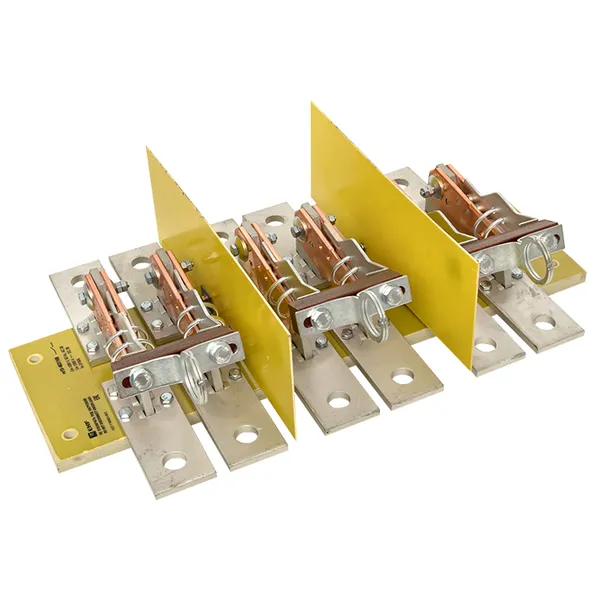

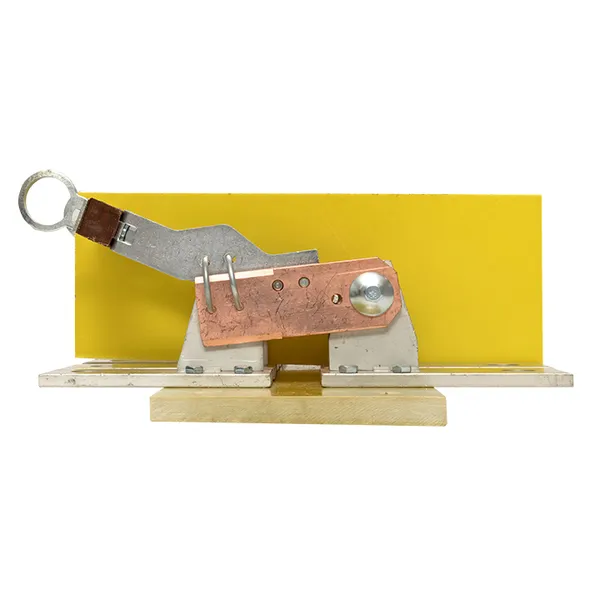

Разъединитель РЕ19-46-31160 3150А EKF
/products/6C6147AE98F34E42381BE49F91A67928.jpg)
/products/A143D9ADF014988357BADE11892256C1.jpg)
/products/8BD68B02C073982F5A79DC376F1778B9.jpg)
/products/BC737CAE5C029A9C49A1206E6C552263.jpg)
/products/2A42BAC17927DB3DA059522C1C8569B1.jpg)
/products/9E716C6781B2E5F29B584E1D092A0AA7.jpg)
/products/EBF944E693828155760E2489CF44C702.jpg)
/products/6C6147AE98F34E42381BE49F91A67928.jpg)
/products/A143D9ADF014988357BADE11892256C1.jpg)
/products/8BD68B02C073982F5A79DC376F1778B9.jpg)
/products/BC737CAE5C029A9C49A1206E6C552263.jpg)
/products/2A42BAC17927DB3DA059522C1C8569B1.jpg)
/products/9E716C6781B2E5F29B584E1D092A0AA7.jpg)
/products/EBF944E693828155760E2489CF44C702.jpg)
Рекомендованная розничная цена 80 548 ₽ за шт
107 397 ₽ Базовая цена за шт
на складах EKF
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус | Регулярная |
| Номин. продолжительный ток Iu, А | 3 150 |
| Условный номин. ток короткого замыкания Iq, кА | 100 |
| Номин. кратковременно выдерживаемый ток Icw, кА | 40 |
| Тип элемента управления | Кнопка/ручка поворотная |
| Конструкция прибора | Монтаж в распределительном щите |
| Количество полюсов | 3 |
| Степень защиты (IP), передняя сторона | IP00 |
| С блокировкой/запираемый (-ая) | Нет |
| Тип подключения силовой электрич. цепи | Болтовое соединение |
| Макс. допустимое раб. напряжение Ue AC, В | 690 |
| Номин. раб. напряжение, В | 400...1000 |
| Количество вспомогат. нормально разомкнутых (НО) контактов | 0 |
| Количество вспомогат. нормально замкнутых (НЗ) контактов | 0 |
| Количество вспомогат. переключающих контактов | 0 |
| Моторный привод встроенный | Нет |
| Пригоден в качестве устройства аварийной остановки | Нет |
| Пригоден в качестве главного выключателя | Да |
| Пригоден в качестве предохранительного выключателя | Нет |
| Пригоден в качестве сервисного выключателя | Да |
| Цвет управляющего элемента | Прочее |
| Подходит для напольного монтажа | Нет |
| Подходит для установки в распределит. щит | Да |
| Подходит для промежуточного монтажа | Да |
| Моторный привод опционально | Нет |
| Степень защиты (NEMA) | 4 |
| Тип изделия/компонента | Выключатель-разъединитель нагрузки |
| Серия продукции | РЕ19 |

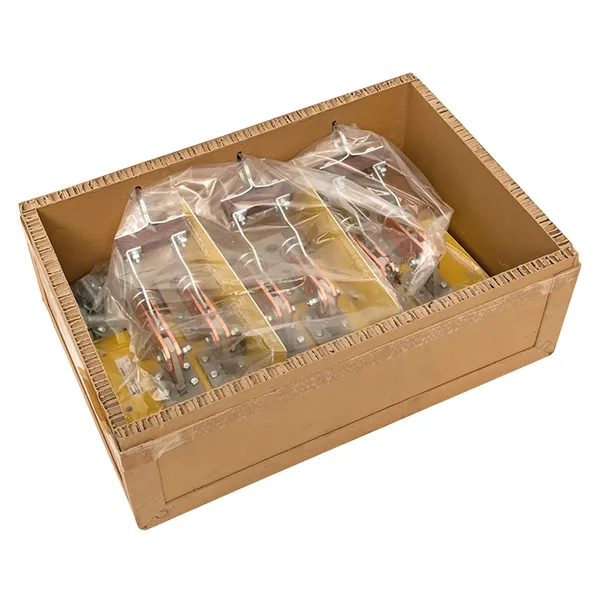

Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 1 |
| Единица хранения | Штука | Штука | Штука |
| Штрих-код | 4690216142074 | 4690216142074 | 4690216142074 |
| Вес брутто, кг | 20.0000 | 20.0000 | 20.0000 |
| Объем, м³ | 0.03800000 | 0.03800000 | 0.03800000 |
| Длина, м | 0.5000 | 0.5000 | 0.5000 |
| Ширина, м | 0.3800 | 0.3800 | 0.3800 |
| Высота, м | 0.2000 | 0.2000 | 0.2000 |
Описание
Описание
Разъединители серии РЕ19 EKF предназначены для пропускания номинальных токов, включения и отключения без нагрузки электрических цепей номинальным напряжением до 1000 В переменного тока частотой 50 и 60 Гц в устройствах распределения электрической энергии. Разъединители состоят из изоляционного основания, неподвижных и подвижных контактов, ручного привода. Конструкция контактных выводов соответствует требованиям ГОСТ 24753-81 и обеспечивает присоединение медных шин.
Применение
- Выключатели-разъединители предназначены для ручного включения-отключения цепей. Применяются:
- • в распределительных панелях ЩО-70;
- • вводно-распределительных устройствах ВРУ;
- • шкафах распределительных силовых ШРС;
- • главных распределительных щитах.
Комплектация
- 1. Разъединитель. 2. Крепеж. 3. Паспорт.
Документация
Документация
Сертификаты
Сертификат соответствия ЕАЭС KG417/035.CN.02.00100 (PDF, 1.8 МБ)
Паспорта
Паспорт «Разъединители РЕ19 до 3150А EKF» (PDF, 637.8 КБ)
Мастер-каталоги
Мастер-каталог, раздел «Выключатели-разъединители РЕ19» (PDF, 661.8 КБ)
3D-модели
3D-модели «Разъединители РЕ19» (7Z, 686.2 КБ)
Буклеты
Листовка (PDF, 640.9 КБ)
