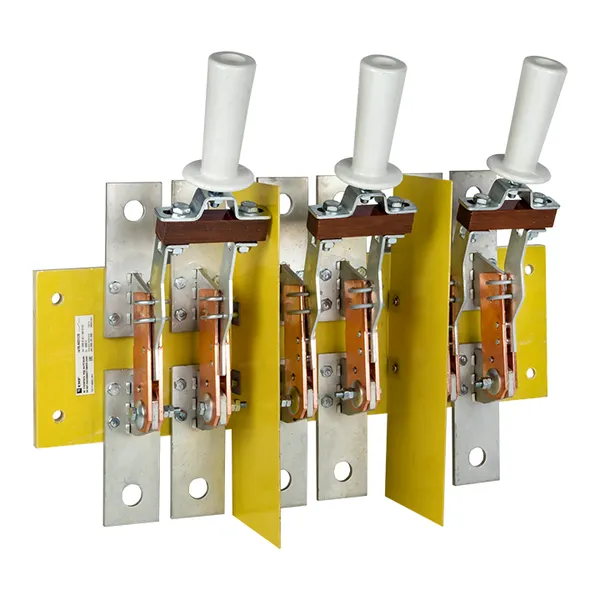

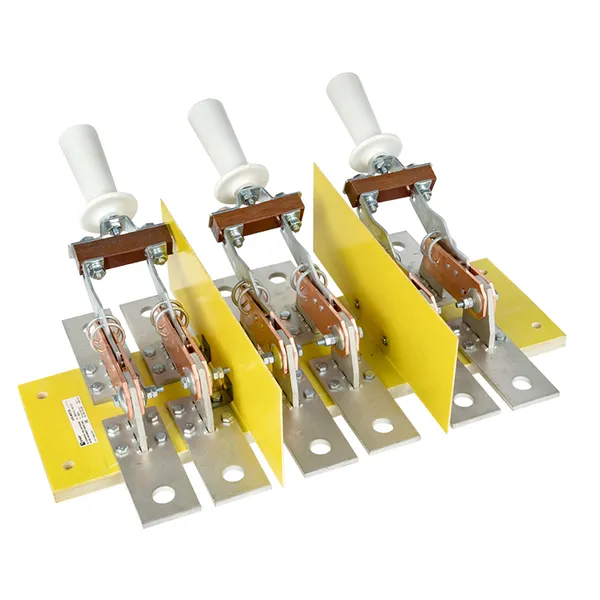

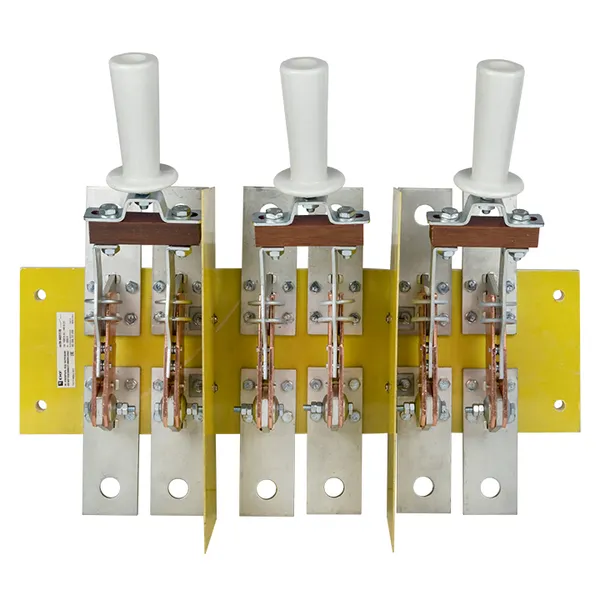

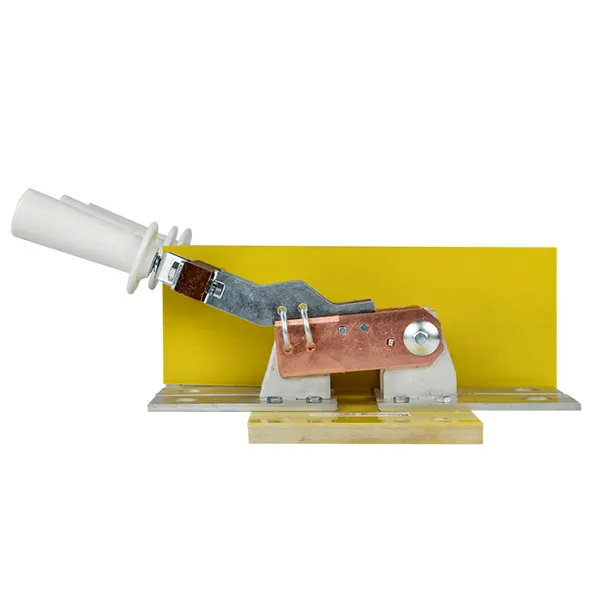

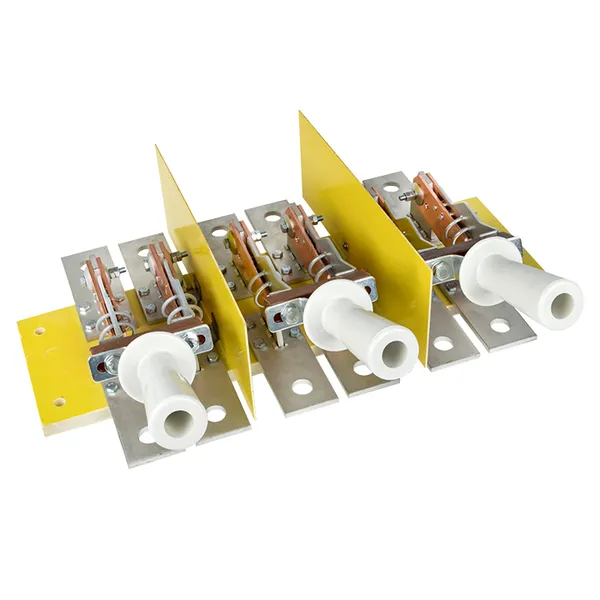

Разъединитель РЕ19-44-31170 2000А EKF
/products/3B9B97147CC104D6B941FF87710366B8.jpg)
/products/C7EC5DD69001E801543F7C87397A19B0.jpg)
/products/25767A543B077CB353D2745376D97F5A.jpg)
/products/C47C77E40D0C58D7A46452DF958A60FC.jpg)
/products/61DC4A201D812E26B58908ABF7DF2DDC.jpg)
/products/545A3899D7E6472FACD8E64F321CD310.jpg)
/products/62CB315E77D166155BED48A23D38DC8A.jpg)
/products/3B9B97147CC104D6B941FF87710366B8.jpg)
/products/C7EC5DD69001E801543F7C87397A19B0.jpg)
/products/25767A543B077CB353D2745376D97F5A.jpg)
/products/C47C77E40D0C58D7A46452DF958A60FC.jpg)
/products/61DC4A201D812E26B58908ABF7DF2DDC.jpg)
/products/545A3899D7E6472FACD8E64F321CD310.jpg)
/products/62CB315E77D166155BED48A23D38DC8A.jpg)
Рекомендованная розничная цена 89 873 ₽ за шт
119 831 ₽ Базовая цена за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус | Регулярная |
| Номин. продолжительный ток Iu, А | 2 000 |
| Условный номин. ток короткого замыкания Iq, кА | 100 |
| Номин. кратковременно выдерживаемый ток Icw, кА | 30 |
| Тип элемента управления | Рукоятка поворот. удлинённая (широкий хват) |
| Количество полюсов | 3 |
| Степень защиты (IP), передняя сторона | IP00 |
| С блокировкой/запираемый (-ая) | Нет |
| Тип подключения силовой электрич. цепи | Болтовое соединение |
| Макс. допустимое раб. напряжение Ue AC, В | 400 |
| Номин. раб. напряжение, В | 400...1000 |
| Количество вспомогат. нормально разомкнутых (НО) контактов | 0 |
| Количество вспомогат. нормально замкнутых (НЗ) контактов | 0 |
| Количество вспомогат. переключающих контактов | 0 |
| Моторный привод встроенный | Нет |
| Серия продукции | РЕ19 |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 1 |
| Единица хранения | Штука | Штука | Штука |
| Штрих-код | 4690216293462 | 4690216293462 | 4690216293462 |
| Вес брутто, кг | 15.1720 | 15.1720 | 15.1720 |
| Объем, м³ | 0.04240200 | 0.04240200 | 0.04240200 |
| Длина, м | 0.5570 | 0.5570 | 0.5570 |
| Ширина, м | 0.3750 | 0.3750 | 0.3750 |
| Высота, м | 0.2030 | 0.2030 | 0.2030 |
Описание
Описание
Разъединители серии РЕ19 EKF предназначены для пропускания номинальных токов, включения и отключения без нагрузки электрических цепей номинальным напряжением до 1000 В переменного тока частотой 50 и 60 Гц в устройствах распределения электрической энергии. Разъединители состоят из изоляционного основания, неподвижных и подвижных контактов, ручного привода. Конструкция контактных выводов соответствует требованиям ГОСТ 24753-81 и обеспечивает присоединение медных шин.
Применение
- Выключатели-разъединители предназначены для ручного включения-отключения цепей. Применяются:
- • в распределительных панелях ЩО-70;
- • вводно-распределительных устройствах ВРУ;
- • шкафах распределительных силовых ШРС;
- • главных распределительных щитах.

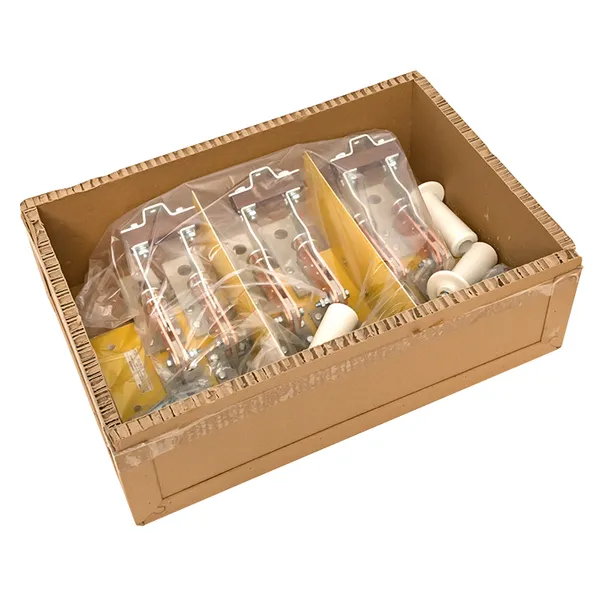

Комплектация
- 1. Разъединитель. 2. Крепеж. 3. Паспорт.
Документация
Документация
Сертификаты
Сертификат соответствия ЕАЭС KG417/035.CN.02.00100 (PDF, 1.8 МБ)
Паспорта
Паспорт «Разъединители РЕ19 до 3150А EKF» (PDF, 637.8 КБ)
Мастер-каталоги
Мастер-каталог, раздел «Выключатели-разъединители РЕ19» (PDF, 661.8 КБ)
3D-модели
3D-модели «Разъединители РЕ19» (7Z, 686.2 КБ)
Буклеты
Листовка (PDF, 640.9 КБ)
