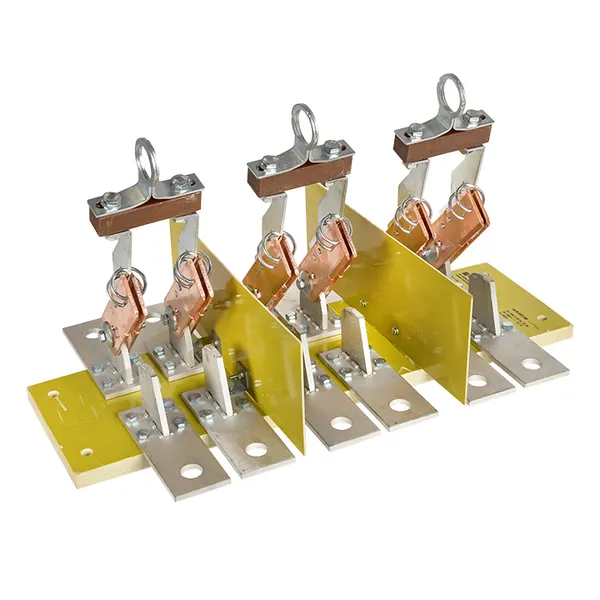

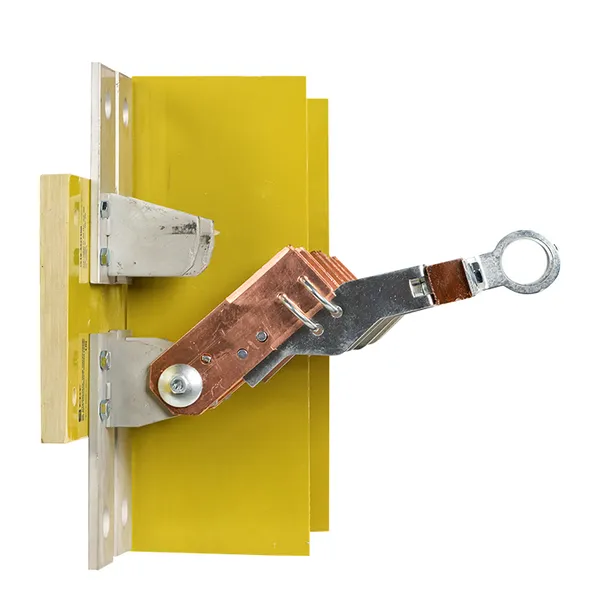

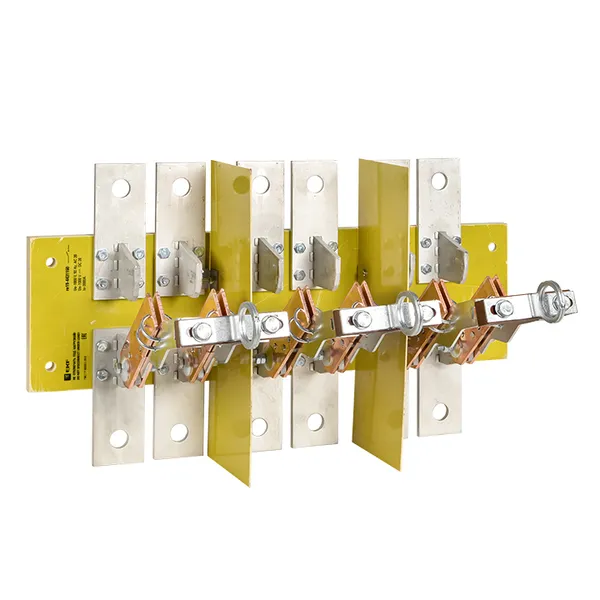

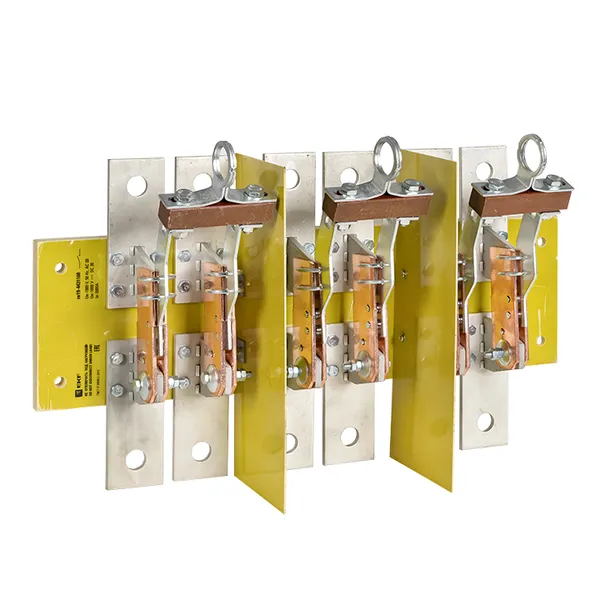

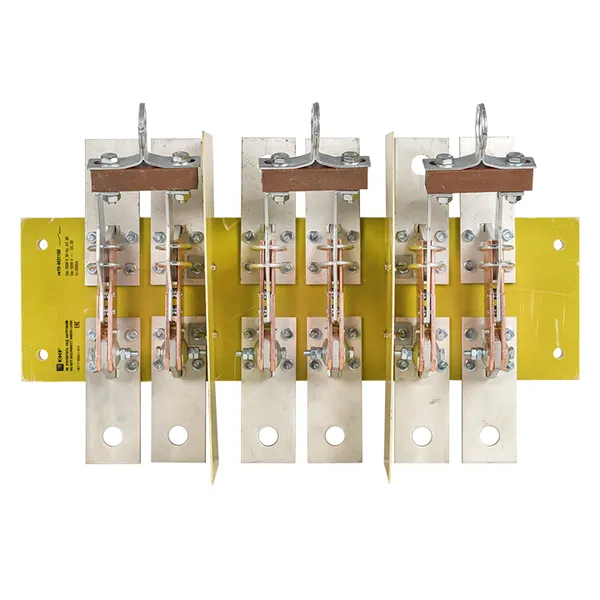

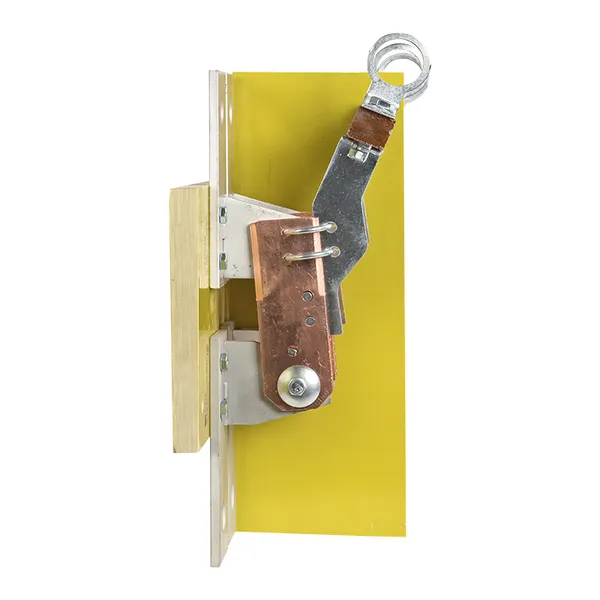

Разъединитель РЕ19-44-31160 2000А EKF
/products/8B42A8B15DB0FC8CCE13DA790E015F1D.jpg)
/products/F1A2FBF8535DD43738FD8D44CE5F3212.jpg)
/products/72F55DF27FCF9FC97A7A4AC502380BEA.jpg)
/products/1CCDB9A289B06A50D4D4FFD78BDC172F.jpg)
/products/38D1491AAC86A941920C99E18C090C93.jpg)
/products/D0ACF6F723718DBBF11B7D21CA34E9BF.jpg)
/products/A143D9ADF014988357BADE11892256C1.jpg)
/products/4E7F88AD0D2BE6BAB4947F4E065AEA07.jpg)
/products/8B42A8B15DB0FC8CCE13DA790E015F1D.jpg)
/products/F1A2FBF8535DD43738FD8D44CE5F3212.jpg)
/products/72F55DF27FCF9FC97A7A4AC502380BEA.jpg)
/products/1CCDB9A289B06A50D4D4FFD78BDC172F.jpg)
/products/38D1491AAC86A941920C99E18C090C93.jpg)
/products/D0ACF6F723718DBBF11B7D21CA34E9BF.jpg)
/products/A143D9ADF014988357BADE11892256C1.jpg)
/products/4E7F88AD0D2BE6BAB4947F4E065AEA07.jpg)
Рекомендованная розничная цена 82 714 ₽ за шт
110 286 ₽ Базовая цена за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус | Регулярная |
| Номин. продолжительный ток Iu, А | 2 000 |
| Условный номин. ток короткого замыкания Iq, кА | 100 |
| Номин. кратковременно выдерживаемый ток Icw, кА | 30 |
| Тип элемента управления | Кнопка/ручка поворотная |
| Количество полюсов | 3 |
| Степень защиты (IP), передняя сторона | IP00 |
| С блокировкой/запираемый (-ая) | Нет |
| Тип подключения силовой электрич. цепи | Болтовое соединение |
| Макс. допустимое раб. напряжение Ue AC, В | 690 |
| Моторный привод опционально | Нет |
| Номин. раб. напряжение, В | 400...1000 |
| Количество вспомогат. нормально разомкнутых (НО) контактов | 0 |
| Количество вспомогат. нормально замкнутых (НЗ) контактов | 0 |
| Количество вспомогат. переключающих контактов | 0 |
| Моторный привод встроенный | Нет |
| Реверсивный переключатель | Нет |
| Конструкция прибора | Монтаж в распределительном щите |
| Серия продукции | РЕ19 |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 1 |
| Единица хранения | Штука | Штука | Штука |
| Штрих-код | 4690216108698 | 4690216108698 | 4690216108698 |
| Вес брутто, кг | 14.6820 | 14.6820 | 14.6820 |
| Объем, м³ | 0.04361800 | 0.04361800 | 0.04361800 |
| Длина, м | 0.3730 | 0.3730 | 0.3730 |
| Ширина, м | 0.5490 | 0.5490 | 0.5490 |
| Высота, м | 0.2130 | 0.2130 | 0.2130 |
Описание
Описание
Разъединители серии РЕ19 EKF предназначены для пропускания номинальных токов, включения и отключения без нагрузки электрических цепей номинальным напряжением до 1000 В переменного тока частотой 50 и 60 Гц в устройствах распределения электрической энергии. Разъединители состоят из изоляционного основания, неподвижных и подвижных контактов, ручного привода. Конструкция контактных выводов соответствует требованиям ГОСТ 24753-81 и обеспечивает присоединение медных шин.
Применение
- Выключатели-разъединители предназначены для ручного включения-отключения цепей. Применяются:
- • в распределительных панелях ЩО-70;
- • вводно-распределительных устройствах ВРУ;
- • шкафах распределительных силовых ШРС;
- • главных распределительных щитах.
Комплектация

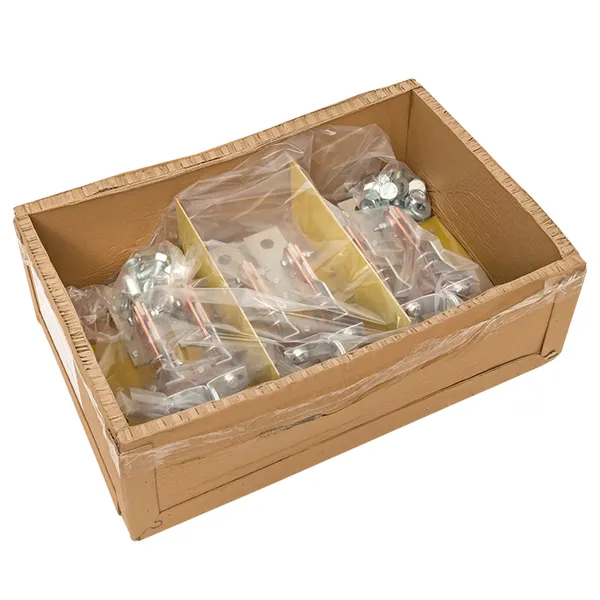

- 1. Разъединитель. 2. Крепеж. 3. Паспорт.
Документация
Документация
Сертификаты
Сертификат соответствия ЕАЭС KG417/035.CN.02.00100 (PDF, 1.8 МБ)
Паспорта
Паспорт «Разъединители РЕ19 до 3150А EKF» (PDF, 637.8 КБ)
Мастер-каталоги
Мастер-каталог, раздел «Выключатели-разъединители РЕ19» (PDF, 661.8 КБ)
3D-модели
3D-модели «Разъединители РЕ19» (7Z, 686.2 КБ)
Буклеты
Листовка (PDF, 640.9 КБ)
