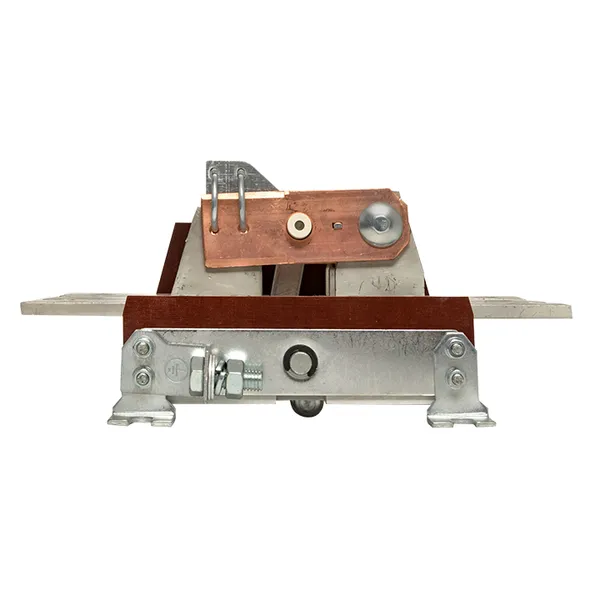

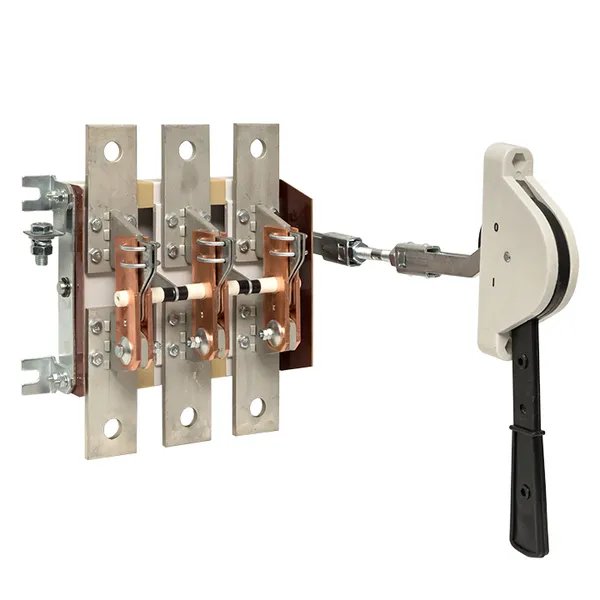

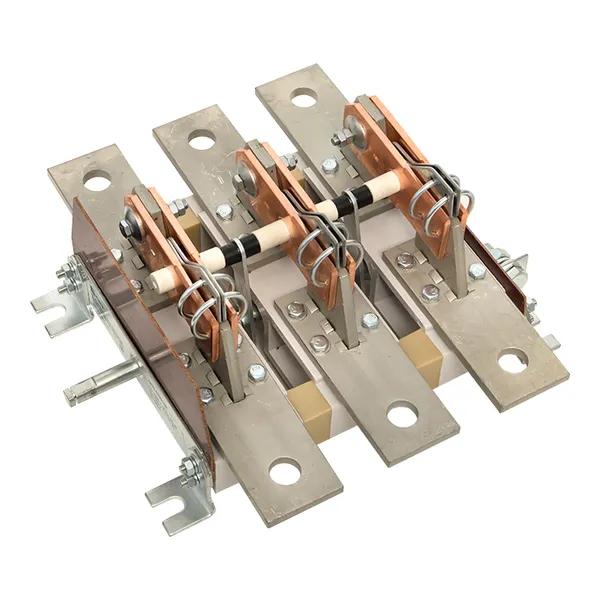

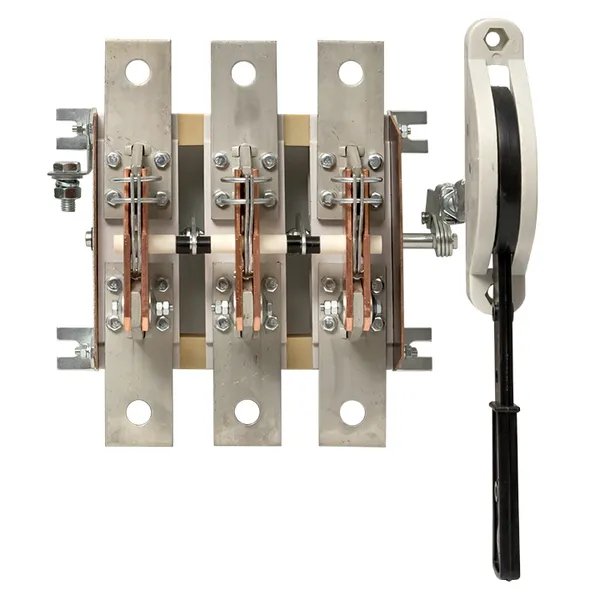

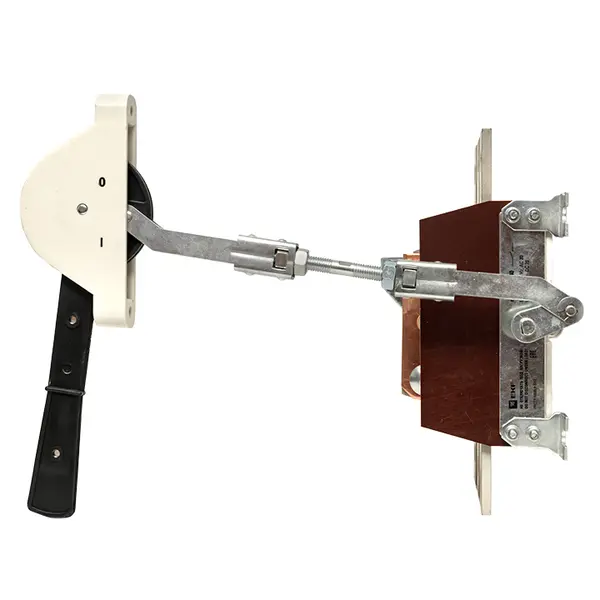

Разъединитель РЕ19-43-31140 1600А EKF
/products/860E8D6D436484CEE93D791510413240.jpg)
/products/6BCA30BB420FA7540E61299D2EF29FD3.jpg)
/products/B7ED8AF6746BD65A6FFC02FB1010DE94.jpg)
/products/6FE9BEA7F3C7C12DAD25235CEE50C501.jpg)
/products/1E71FBE43A24F2F7590A467516F255A3.jpg)
/products/D2734D61BDC2A0E3911A1289CA4FC40D.jpg)
/products/C98EA3866F24C24B88637BF640EA4C9A.jpg)
/products/860E8D6D436484CEE93D791510413240.jpg)
/products/6BCA30BB420FA7540E61299D2EF29FD3.jpg)
/products/B7ED8AF6746BD65A6FFC02FB1010DE94.jpg)
/products/6FE9BEA7F3C7C12DAD25235CEE50C501.jpg)
/products/1E71FBE43A24F2F7590A467516F255A3.jpg)
/products/D2734D61BDC2A0E3911A1289CA4FC40D.jpg)
/products/C98EA3866F24C24B88637BF640EA4C9A.jpg)
Рекомендованная розничная цена 39 456 ₽ за шт
52 608 ₽ Базовая цена за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус | Регулярная |
| Номин. продолжительный ток Iu, А | 1 600 |
| Условный номин. ток короткого замыкания Iq, кА | 100 |
| Номин. кратковременно выдерживаемый ток Icw, кА | 20 |
| Тип элемента управления | Кнопка/ручка поворотная |
| Количество полюсов | 3 |
| Степень защиты (IP), передняя сторона | IP00 |
| С блокировкой/запираемый (-ая) | Нет |
| Тип подключения силовой электрич. цепи | Болтовое соединение |
| Макс. допустимое раб. напряжение Ue AC, В | 1 000 |
| Номин. раб. напряжение, В | 400...1000 |
| Количество вспомогат. нормально разомкнутых (НО) контактов | 0 |
| Количество вспомогат. нормально замкнутых (НЗ) контактов | 0 |
| Количество вспомогат. переключающих контактов | 0 |
| Моторный привод встроенный | Нет |
| Количество выключателей/переключателей | 1 |
| Цвет управляющего элемента | Черный |
| Моторный привод опционально | Нет |
| Серия продукции | РЕ19 |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 2 |
| Единица хранения | Штука | Штука | Коробка |
| Штрих-код | 4690216108681 | 4690216108681 | 14690216108688 |
| Вес брутто, кг | 10.2680 | 10.2680 | 21.2040 |
| Объем, м³ | 0.01821600 | 0.01821600 | 0.04291700 |
| Длина, м | 0.3190 | 0.3190 | 0.6520 |
| Ширина, м | 0.3320 | 0.3320 | 0.3520 |
| Высота, м | 0.1720 | 0.1720 | 0.1870 |
Описание
Описание
Разъединители серии РЕ19 EKF предназначены для пропускания номинальных токов, включения и отключения без нагрузки электрических цепей номинальным напряжением до 1000 В переменного тока частотой 50 и 60 Гц в устройствах распределения электрической энергии. Разъединители состоят из изоляционного основания, неподвижных и подвижных контактов, ручного привода. Конструкция контактных выводов соответствует требованиям ГОСТ 24753-81 и обеспечивает присоединение медных шин.
Применение
- Выключатели-разъединители предназначены для ручного включения-отключения цепей. Применяются:
- • в распределительных панелях ЩО-70;
- • вводно-распределительных устройствах ВРУ;
- • шкафах распределительных силовых ШРС;
- • главных распределительных щитах.
Комплектация

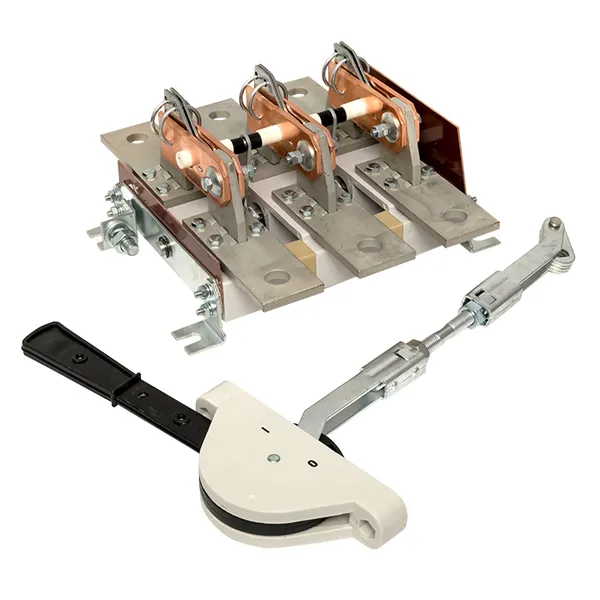

- 1. Разъединитель. 2. Крепеж. 3. Паспорт.
Документация
Документация
Сертификаты
Сертификат соответствия ЕАЭС KG417/035.CN.02.00100 (PDF, 1.8 МБ)
Паспорта
Паспорт «Разъединители РЕ19 до 3150А EKF» (PDF, 637.8 КБ)
Мастер-каталоги
Мастер-каталог, раздел «Выключатели-разъединители РЕ19» (PDF, 661.8 КБ)
3D-модели
3D-модели «Разъединители РЕ19» (7Z, 686.2 КБ)
Буклеты
Листовка (PDF, 640.9 КБ)
