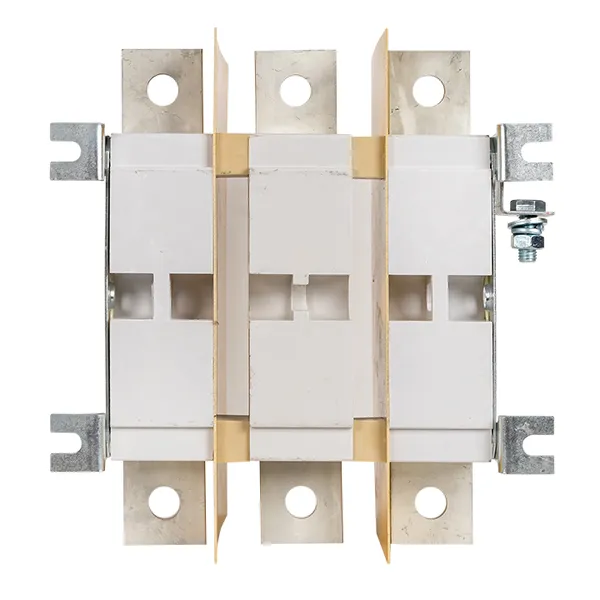

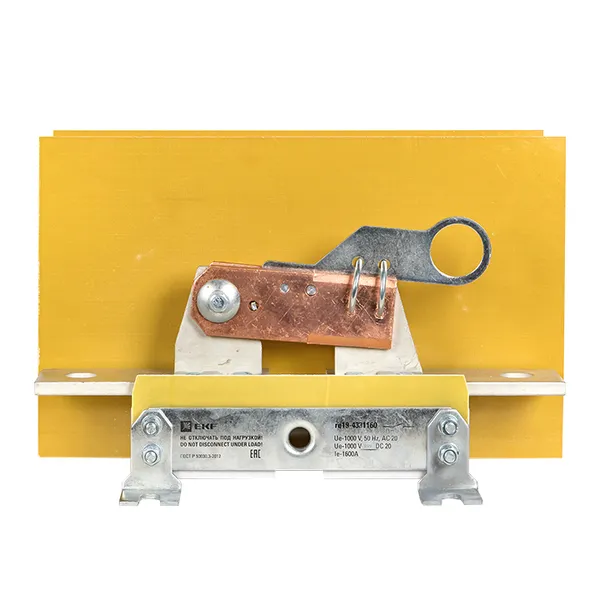

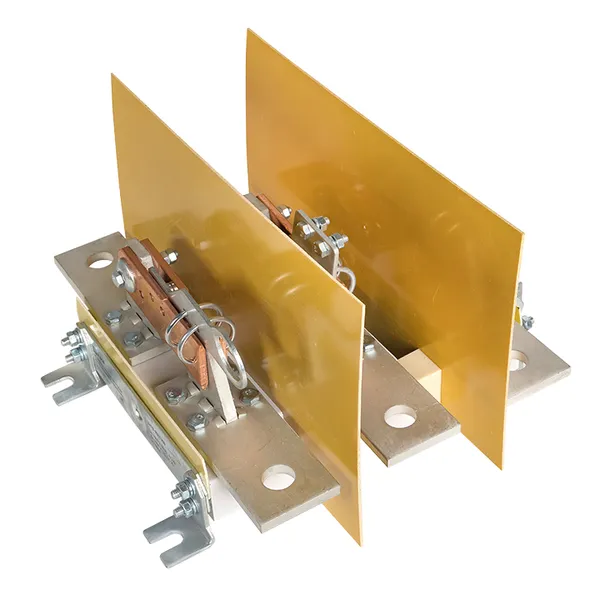

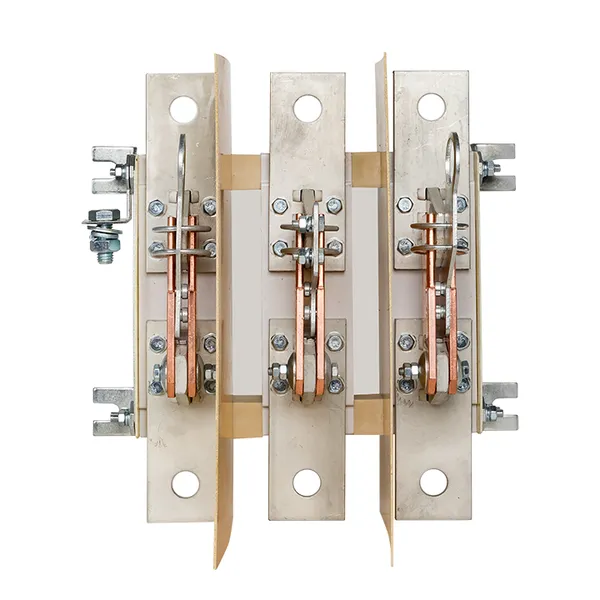

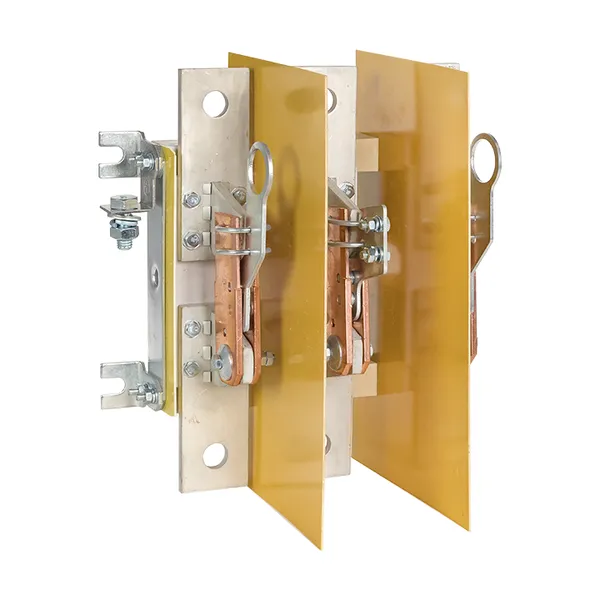

Разъединитель РЕ19-43-31160 1600А EKF
/products/196DFFBC1D0ABBDDE80663334BBFF9B0.jpg)
/products/E44869D966A46D486EE430EC9661CF05.jpg)
/products/92E050C0B635F884FDE9309429E9B354.jpg)
/products/3B88A88A8D20F2942DB55E69C66DA82B.jpg)
/products/1613A407436D59B9E86C32CF2952FBD5.jpg)
/products/196DFFBC1D0ABBDDE80663334BBFF9B0.jpg)
/products/E44869D966A46D486EE430EC9661CF05.jpg)
/products/92E050C0B635F884FDE9309429E9B354.jpg)
/products/3B88A88A8D20F2942DB55E69C66DA82B.jpg)
/products/1613A407436D59B9E86C32CF2952FBD5.jpg)
Рекомендованная розничная цена 39 416 ₽ за шт
52 554 ₽ Базовая цена за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус | Регулярная |
| Номин. продолжительный ток Iu, А | 1 600 |
| Условный номин. ток короткого замыкания Iq, кА | 100 |
| Номин. кратковременно выдерживаемый ток Icw, кА | 20 |
| Тип элемента управления | Кнопка/ручка поворотная |
| Количество полюсов | 3 |
| Степень защиты (IP), передняя сторона | IP00 |
| С блокировкой/запираемый (-ая) | Нет |
| Тип подключения силовой электрич. цепи | Болтовое соединение |
| Макс. допустимое раб. напряжение Ue AC, В | 660 |
| Номин. раб. напряжение, В | 400...1000 |
| Количество вспомогат. нормально разомкнутых (НО) контактов | 0 |
| Количество вспомогат. нормально замкнутых (НЗ) контактов | 0 |
| Количество вспомогат. переключающих контактов | 0 |
| Моторный привод встроенный | Нет |
| Цвет управляющего элемента | Черный |
| Серия продукции | РЕ19 |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 1 |
| Единица хранения | Штука | Штука | Штука |
| Штрих-код | 4690216142050 | 4690216142050 | 4690216142050 |
| Вес брутто, кг | 9.7450 | 9.7450 | 9.7450 |
| Объем, м³ | 0.03083800 | 0.03083800 | 0.03083800 |
| Длина, м | 0.3740 | 0.3740 | 0.3740 |
| Ширина, м | 0.3450 | 0.3450 | 0.3450 |
| Высота, м | 0.2390 | 0.2390 | 0.2390 |
Описание
Описание
Разъединители серии РЕ19 EKF предназначены для пропускания номинальных токов, включения и отключения без нагрузки электрических цепей номинальным напряжением до 1000 В переменного тока частотой 50 и 60 Гц в устройствах распределения электрической энергии. Разъединители состоят из изоляционного основания, неподвижных и подвижных контактов, ручного привода. Конструкция контактных выводов соответствует требованиям ГОСТ 24753-81 и обеспечивает присоединение медных шин.
Применение
- Выключатели-разъединители предназначены для ручного включения-отключения цепей. Применяются:
- • в распределительных панелях ЩО-70;
- • вводно-распределительных устройствах ВРУ;
- • шкафах распределительных силовых ШРС;
- • главных распределительных щитах.
Комплектация
- 1. Разъединитель. 2. Крепеж. 3. Паспорт.
Документация
Документация
Сертификаты
Сертификат соответствия ЕАЭС KG417/035.CN.02.00100 (PDF, 1.8 МБ)
Паспорта
Паспорт «Разъединители РЕ19 до 3150А EKF» (PDF, 637.8 КБ)
Мастер-каталоги
Мастер-каталог, раздел «Выключатели-разъединители РЕ19» (PDF, 661.8 КБ)
3D-модели
3D-модели «Разъединители РЕ19» (7Z, 686.2 КБ)
Буклеты
Листовка (PDF, 640.9 КБ)
