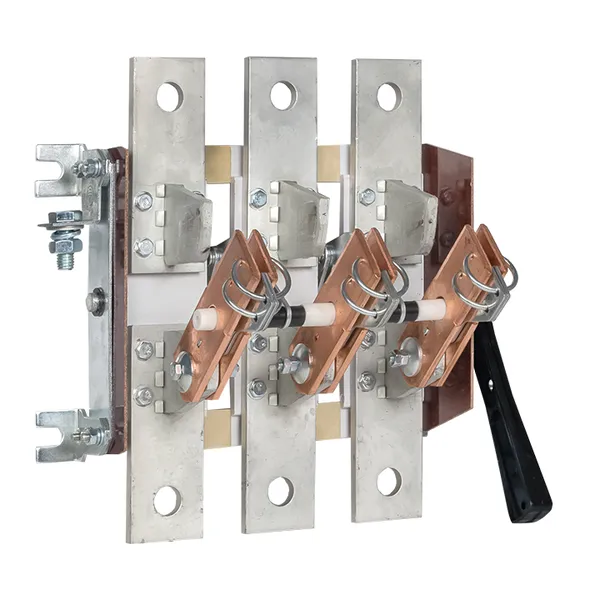

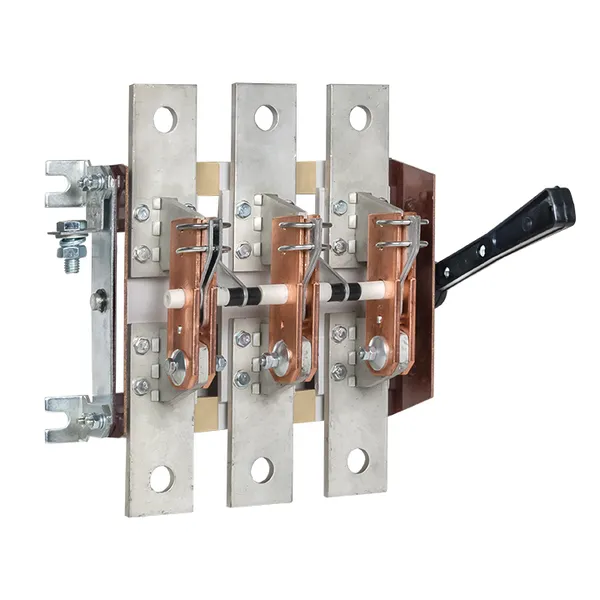

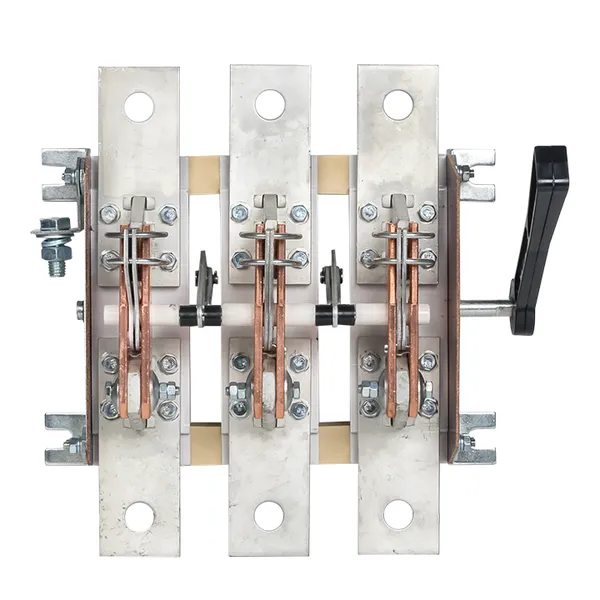

Разъединитель РЕ19-43-31120 1600А EKF
/products/1E5B5D79D0A765ED08CCD0179BB48C5C.jpg)
/products/249549B1F9F14110409421BD3D80854A.jpg)
/products/56D81D51A363A14C7EA794F3474D0CD2.jpg)
/products/2BBFD334C7BF75C19E4B0BC83AF19C9D.jpg)
/products/F7F706BFD229F194F690C1072EDCF4AE.jpg)
/products/C780133B05A44C462A857B7B9AF23D6B.jpg)
/products/0C507844C08371E9AF9742302782414E.jpg)
/products/D88F66693A4737BD6FE1C8C778DA13EB.jpg)
/products/1E5B5D79D0A765ED08CCD0179BB48C5C.jpg)
/products/249549B1F9F14110409421BD3D80854A.jpg)
/products/56D81D51A363A14C7EA794F3474D0CD2.jpg)
/products/2BBFD334C7BF75C19E4B0BC83AF19C9D.jpg)
/products/F7F706BFD229F194F690C1072EDCF4AE.jpg)
/products/C780133B05A44C462A857B7B9AF23D6B.jpg)
/products/0C507844C08371E9AF9742302782414E.jpg)
/products/D88F66693A4737BD6FE1C8C778DA13EB.jpg)
Рекомендованная розничная цена 37 317 ₽ за шт
49 756 ₽ Базовая цена за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус | Регулярная |
| Номин. продолжительный ток Iu, А | 1 600 |
| Условный номин. ток короткого замыкания Iq, кА | 100 |
| Номин. кратковременно выдерживаемый ток Icw, кА | 20 |
| Тип элемента управления | Рукоятка поворот. короткая (узкий хват) |
| Количество полюсов | 3 |
| Степень защиты (IP), передняя сторона | IP00 |
| С блокировкой/запираемый (-ая) | Нет |
| Тип подключения силовой электрич. цепи | Болтовое соединение |
| Макс. допустимое раб. напряжение Ue AC, В | 1 000 |
| Номин. раб. напряжение, В | 400...1000 |
| Количество вспомогат. нормально разомкнутых (НО) контактов | 0 |
| Количество вспомогат. нормально замкнутых (НЗ) контактов | 0 |
| Количество вспомогат. переключающих контактов | 0 |
| Моторный привод встроенный | Нет |
| Серия продукции | РЕ19 |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 2 |
| Единица хранения | Штука | Штука | Коробка |
| Штрих-код | 4690216108674 | 4690216108674 | 14690216108671 |
| Вес брутто, кг | 9.3950 | 9.3950 | 19.4140 |
| Объем, м³ | 0.01834100 | 0.01834100 | 0.04421200 |
| Длина, м | 0.3270 | 0.3270 | 0.6530 |
| Ширина, м | 0.3280 | 0.3280 | 0.3490 |
| Высота, м | 0.1710 | 0.1710 | 0.1940 |
Описание
Описание
Разъединители серии РЕ19 EKF предназначены для пропускания номинальных токов, включения и отключения без нагрузки электрических цепей номинальным напряжением до 1000 В переменного тока частотой 50 и 60 Гц в устройствах распределения электрической энергии. Разъединители состоят из изоляционного основания, неподвижных и подвижных контактов, ручного привода. Конструкция контактных выводов соответствует требованиям ГОСТ 24753-81 и обеспечивает присоединение медных шин.
Применение
- Выключатели-разъединители предназначены для ручного включения-отключения цепей. Применяются:
- • в распределительных панелях ЩО-70;
- • вводно-распределительных устройствах ВРУ;
- • шкафах распределительных силовых ШРС;
- • главных распределительных щитах.
Комплектация
- 1. Разъединитель. 2. Крепеж. 3. Паспорт.
Документация
Документация
Сертификаты
Сертификат соответствия ЕАЭС KG417/035.CN.02.00100 (PDF, 1.8 МБ)
Паспорта
Паспорт «Разъединители РЕ19 до 3150А EKF» (PDF, 637.8 КБ)
Мастер-каталоги
Мастер-каталог, раздел «Выключатели-разъединители РЕ19» (PDF, 661.8 КБ)
3D-модели
3D-модели «Разъединители РЕ19» (7Z, 686.2 КБ)
Буклеты
Листовка (PDF, 640.9 КБ)
