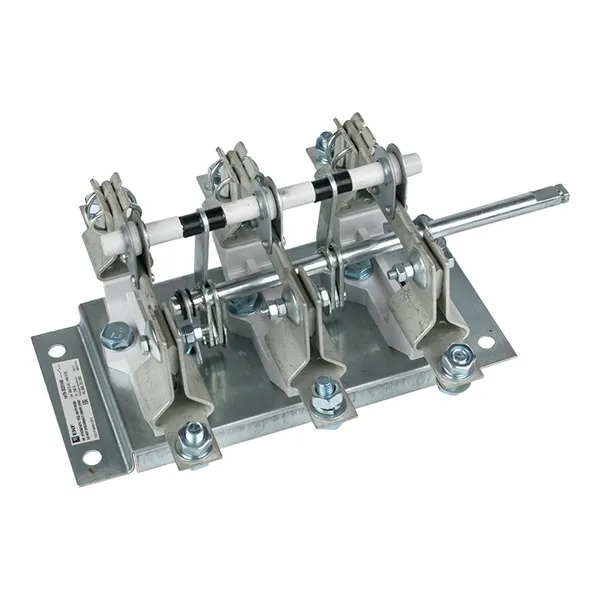

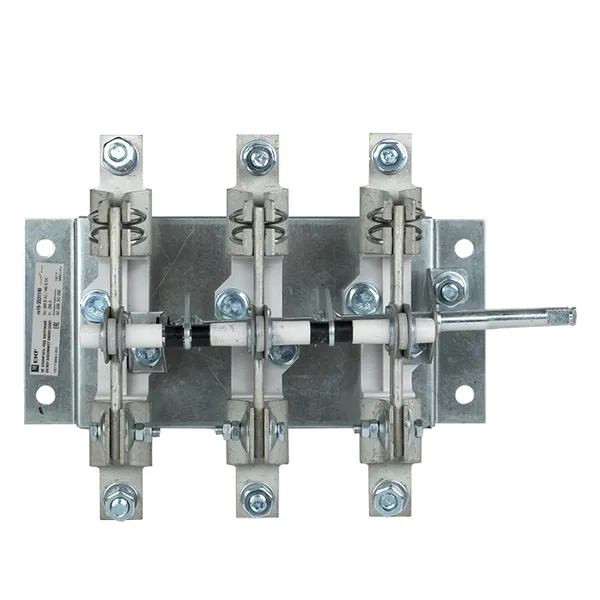

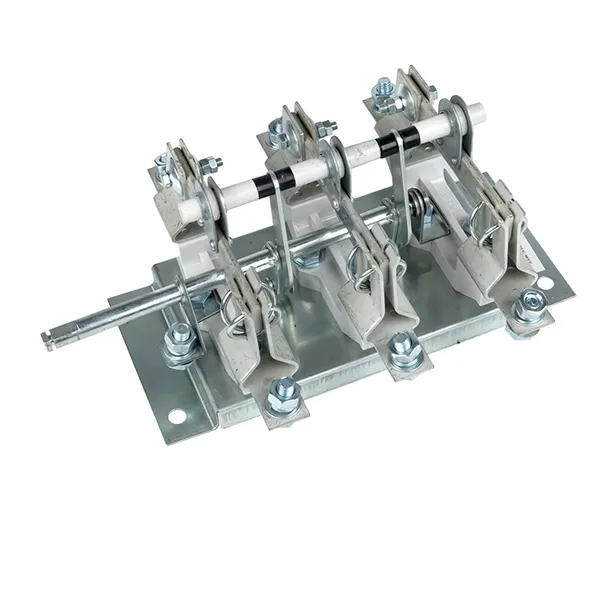

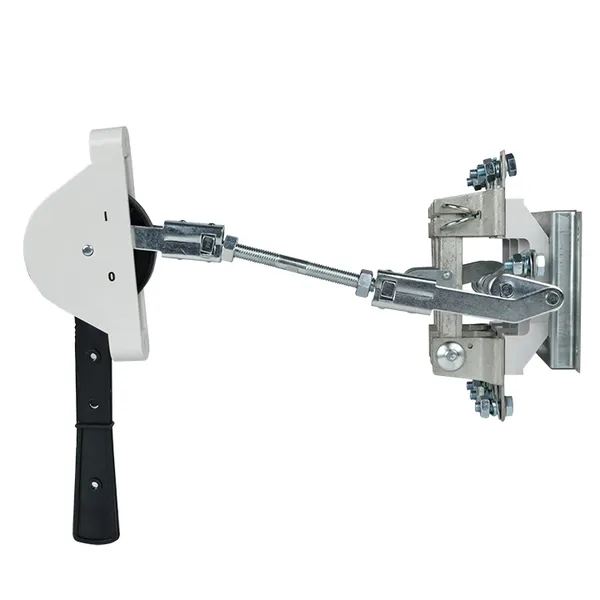

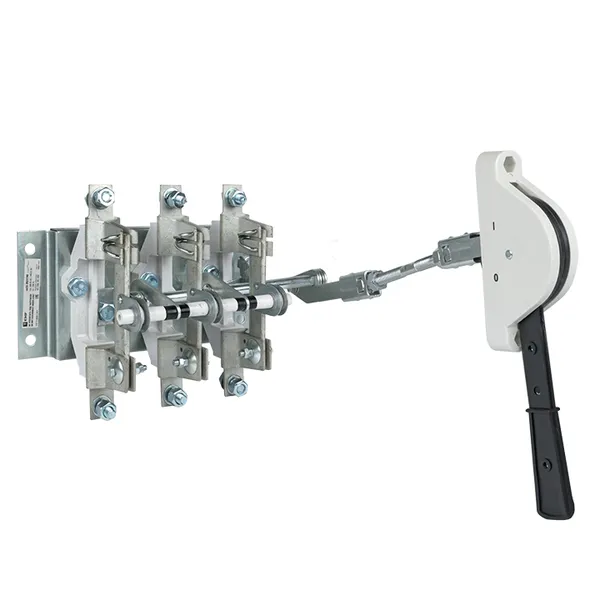

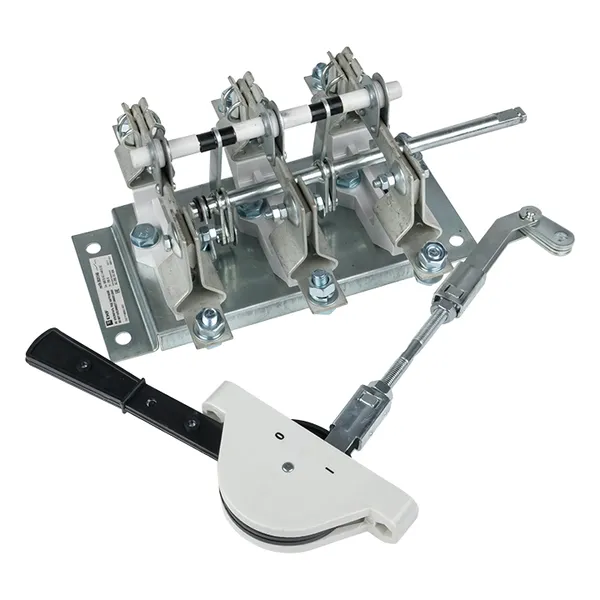

Разъединитель РЕ19-35-31140 250А EKF
/products/52D25F19FF824A092D7544068DFCC11F.jpg)
/products/9D56F2DDAA90410BFFE0203E259974D8.jpg)
/products/AD80414F4E612512ACE53EE6969BD605.jpg)
/products/C72BC5430D1A9D0AC1A56180E36CF2C2.jpg)
/products/C7485841E39AD8B606B546C59F129917.jpg)
/products/8F0E47EF4560BEED34B85A95446D072E.jpg)
/products/96E579B9F438750D3B4186BA95E1BBC8.jpg)
/products/3FF9F0A0CD174ED756C73F44CACC13D2.jpg)
/products/52D25F19FF824A092D7544068DFCC11F.jpg)
/products/9D56F2DDAA90410BFFE0203E259974D8.jpg)
/products/AD80414F4E612512ACE53EE6969BD605.jpg)
/products/C72BC5430D1A9D0AC1A56180E36CF2C2.jpg)
/products/C7485841E39AD8B606B546C59F129917.jpg)
/products/8F0E47EF4560BEED34B85A95446D072E.jpg)
/products/96E579B9F438750D3B4186BA95E1BBC8.jpg)
/products/3FF9F0A0CD174ED756C73F44CACC13D2.jpg)
Рекомендованная розничная цена 13 606 ₽ за шт
18 141 ₽ Базовая цена за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус | Регулярная |
| Номин. продолжительный ток Iu, А | 250 |
| Условный номин. ток короткого замыкания Iq, кА | 14 |
| Номин. кратковременно выдерживаемый ток Icw, кА | 8 |
| Тип элемента управления | Рукоятка поворот. короткая (узкий хват) |
| Количество полюсов | 3 |
| Степень защиты (IP), передняя сторона | IP00 |
| С блокировкой/запираемый (-ая) | Нет |
| Тип подключения силовой электрич. цепи | Болтовое соединение |
| Номин. раб. напряжение, В | 400...660 |
| Количество вспомогат. нормально разомкнутых (НО) контактов | 0 |
| Количество вспомогат. нормально замкнутых (НЗ) контактов | 0 |
| Количество вспомогат. переключающих контактов | 0 |
| Моторный привод встроенный | Нет |
| Цвет управляющего элемента | Черный |
| Серия продукции | РЕ19 |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 4 |
| Единица хранения | Штука | Штука | Упаковка |
| Штрих-код | 4690216293394 | 4690216293394 | 14690216293391 |
| Вес брутто, кг | 4.7020 | 4.7020 | 19.6450 |
| Объем, м³ | 0.01567300 | 0.01567300 | 0.07328200 |
| Длина, м | 0.2460 | 0.2460 | 0.5050 |
| Ширина, м | 0.3620 | 0.3620 | 0.3880 |
| Высота, м | 0.1760 | 0.1760 | 0.3740 |
Описание
Описание
Разъединители серии РЕ19 EKF предназначены для пропускания номинальных токов, включения и отключения без нагрузки электрических цепей номинальным напряжением до 1000 В переменного тока частотой 50 и 60 Гц в устройствах распределения электрической энергии. Разъединители состоят из изоляционного основания, неподвижных и подвижных контактов, ручного привода. Конструкция контактных выводов соответствует требованиям ГОСТ 24753-81 и обеспечивает присоединение медных шин.
Применение
- Выключатели-разъединители предназначены для ручного включения-отключения цепей. Применяются:
- • в распределительных панелях ЩО-70;
- • вводно-распределительных устройствах ВРУ;
- • шкафах распределительных силовых ШРС;
- • главных распределительных щитах.
Комплектация
- 1. Разъединитель. 2. Крепеж. 3. Паспорт.
Документация
Документация
Сертификаты
Сертификат соответствия ЕАЭС KG417/035.CN.02.00100 (PDF, 1.8 МБ)
Паспорта
Паспорт «Разъединители РЕ19 до 3150А EKF» (PDF, 637.8 КБ)
Мастер-каталоги
Мастер-каталог, раздел «Выключатели-разъединители РЕ19» (PDF, 661.8 КБ)
3D-модели
3D-модели «Разъединители РЕ19» (7Z, 686.2 КБ)
Буклеты
Листовка (PDF, 640.9 КБ)
