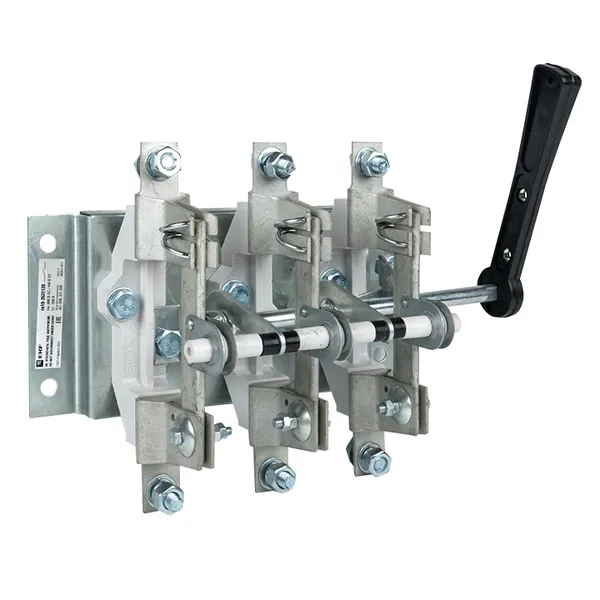

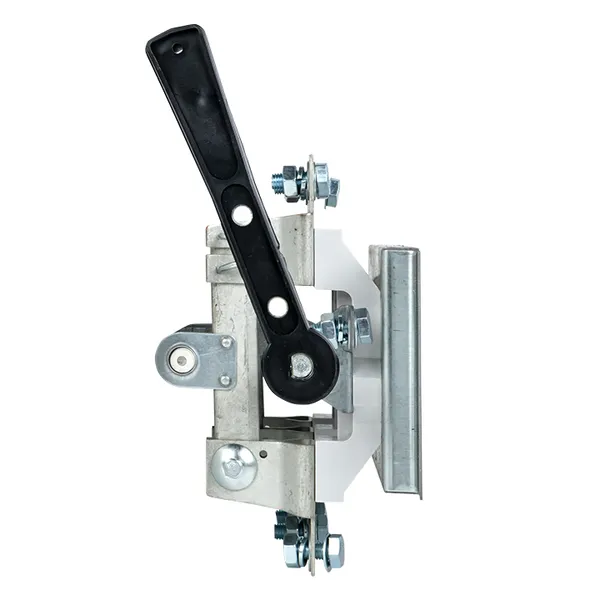

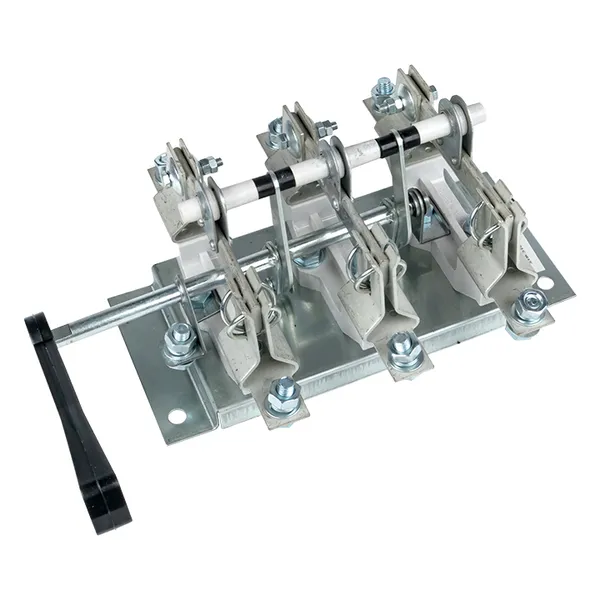

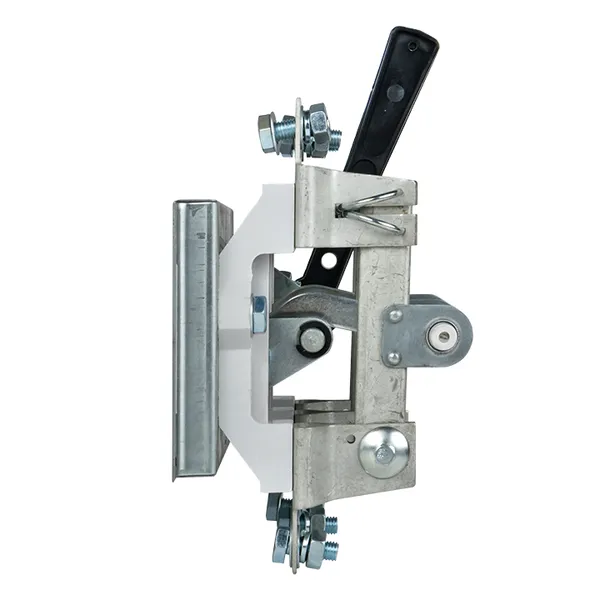

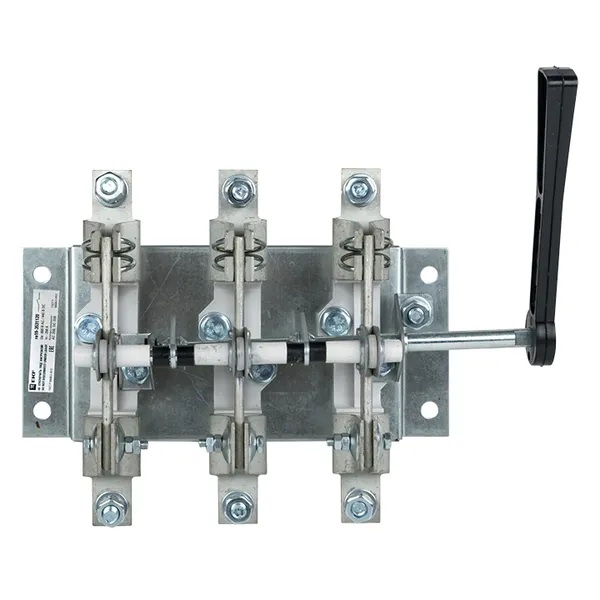

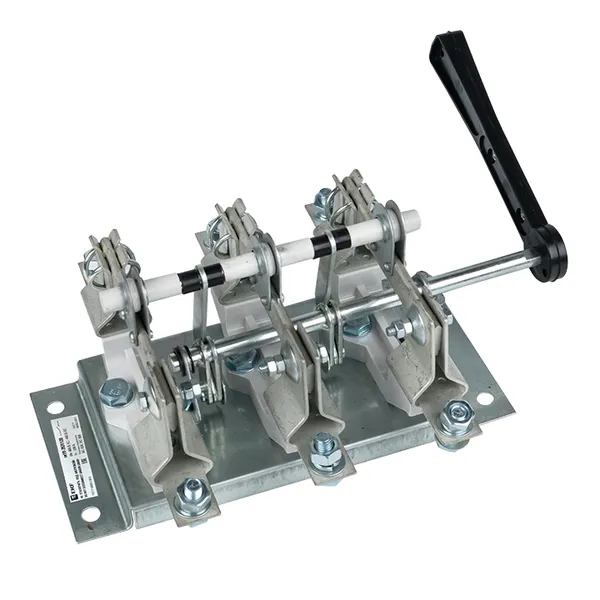

Разъединитель РЕ19-35-31120 250А EKF
/products/D0050D319320222947DBF383967DB1E2.jpg)
/products/1D8ED64E735B540649FB2129ED37E5D2.jpg)
/products/15F10C0D6C4C1323313D588CD7B525F7.jpg)
/products/B589C56FF711C19A7910CAA90CBDCB3D.jpg)
/products/DC8E8E958ABEBF33E4414E84CAB1808A.jpg)
/products/84480F6DAC8BFC24F99EB1BDF514D44C.jpg)
/products/89B1514DB89F9D8F1AE8569FF4CC5313.jpg)
/products/2A8EA59AE7FBEEC6E398F41360604A9D.jpg)
/products/D0050D319320222947DBF383967DB1E2.jpg)
/products/1D8ED64E735B540649FB2129ED37E5D2.jpg)
/products/15F10C0D6C4C1323313D588CD7B525F7.jpg)
/products/B589C56FF711C19A7910CAA90CBDCB3D.jpg)
/products/DC8E8E958ABEBF33E4414E84CAB1808A.jpg)
/products/84480F6DAC8BFC24F99EB1BDF514D44C.jpg)
/products/89B1514DB89F9D8F1AE8569FF4CC5313.jpg)
/products/2A8EA59AE7FBEEC6E398F41360604A9D.jpg)
Рекомендованная розничная цена 13 109 ₽ за шт
17 479 ₽ Базовая цена за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус | Регулярная |
| Номин. продолжительный ток Iu, А | 250 |
| Условный номин. ток короткого замыкания Iq, кА | 14 |
| Номин. кратковременно выдерживаемый ток Icw, кА | 8 |
| Тип элемента управления | Рукоятка поворот. короткая (узкий хват) |
| Количество полюсов | 3 |
| Степень защиты (IP), передняя сторона | IP00 |
| С блокировкой/запираемый (-ая) | Нет |
| Тип подключения силовой электрич. цепи | Болтовое соединение |
| Макс. допустимое раб. напряжение Ue AC, В | 1 000 |
| Номин. раб. напряжение, В | 400...660 |
| Количество вспомогат. нормально разомкнутых (НО) контактов | 0 |
| Количество вспомогат. нормально замкнутых (НЗ) контактов | 0 |
| Количество вспомогат. переключающих контактов | 0 |
| Моторный привод встроенный | Нет |
| Количество выключателей/переключателей | 1 |
| Цвет управляющего элемента | Черный |
| Подходит для промежуточного монтажа | Да |
| Моторный привод опционально | Нет |
| Серия продукции | РЕ19 |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 4 |
| Единица хранения | Штука | Штука | Упаковка |
| Штрих-код | 4690216293363 | 4690216293363 | 14690216293360 |
| Вес брутто, кг | 3.7700 | 3.7700 | 16.0220 |
| Объем, м³ | 0.01563700 | 0.01563700 | 0.07416300 |
| Длина, м | 0.2490 | 0.2490 | 0.5060 |
| Ширина, м | 0.3630 | 0.3630 | 0.3940 |
| Высота, м | 0.1730 | 0.1730 | 0.3720 |
Описание
Описание
Разъединители серии РЕ19 EKF предназначены для пропускания номинальных токов, включения и отключения без нагрузки электрических цепей номинальным напряжением до 1000 В переменного тока частотой 50 и 60 Гц в устройствах распределения электрической энергии. Разъединители состоят из изоляционного основания, неподвижных и подвижных контактов, ручного привода. Конструкция контактных выводов соответствует требованиям ГОСТ 24753-81 и обеспечивает присоединение медных шин.
Применение
- Выключатели-разъединители предназначены для ручного включения-отключения цепей. Применяются:
- • в распределительных панелях ЩО-70;
- • вводно-распределительных устройствах ВРУ;
- • шкафах распределительных силовых ШРС;
- • главных распределительных щитах.
Комплектация
- 1. Разъединитель. 2. Крепеж. 3. Паспорт.
Документация
Документация
Сертификаты
Сертификат соответствия ЕАЭС KG417/035.CN.02.00100 (PDF, 1.8 МБ)
Паспорта
Паспорт «Разъединители РЕ19 до 3150А EKF» (PDF, 637.8 КБ)
Мастер-каталоги
Мастер-каталог, раздел «Выключатели-разъединители РЕ19» (PDF, 661.8 КБ)
3D-модели
3D-модели «Разъединители РЕ19» (7Z, 686.2 КБ)
Буклеты
Листовка (PDF, 640.9 КБ)
