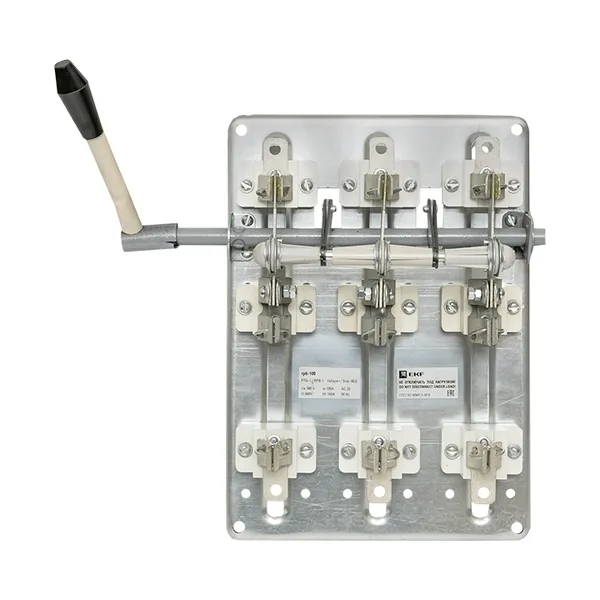

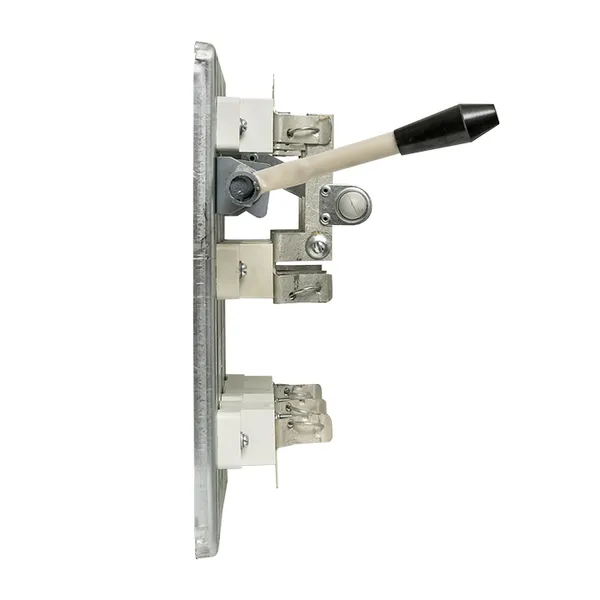

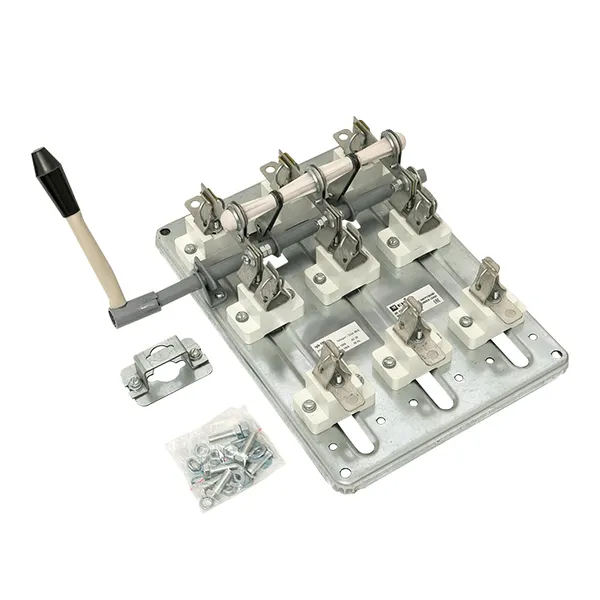

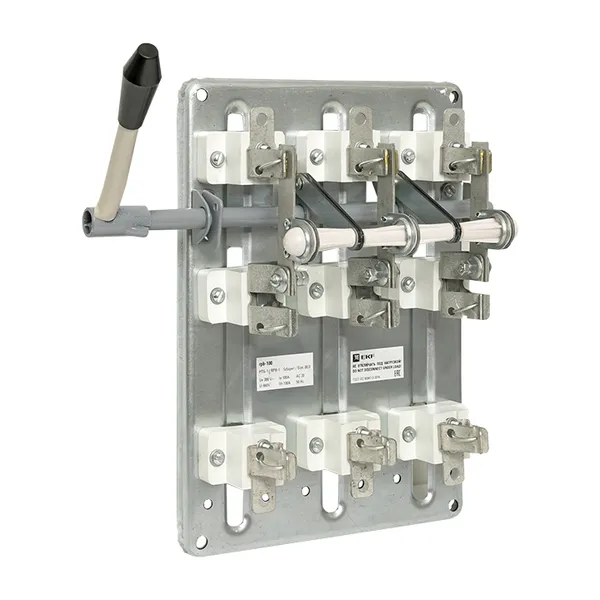

Разъединитель-предохранитель РПБ-1 100А левый привод, без ППН EKF Basic

Артикул скопирован

Рекомендованная розничная цена 8 400 ₽ за шт

Базовая цена 11 200 ₽ за шт

Товар есть в наличии

Нужна помощь в выборе?

Наши менеджеры смогут оперативно помочь
вам по телефону 8 800 333-88-15 доб. 2, электронной почте 911.help@ekf.su или заполните форму

Техническая спецификация


Статус	Регулярная
Номин. продолжительный ток Iu, А	100
Условный номин. ток короткого замыкания Iq, кА	20
Количество вспомогат. нормально разомкнутых (НО) контактов	0
Количество вспомогат. нормально замкнутых (НЗ) контактов	0
Количество полюсов	3
Номин. раб. напряжение, В	400...400
Степень защиты (IP), передняя сторона	IP00
Количество вспомогат. переключающих контактов	0
С блокировкой/запираемый (-ая)	Нет
Моторный привод встроенный	Нет
Тип подключения силовой электрич. цепи	Болтовое соединение
Тип элемента управления	Кнопка/ручка поворотная
Цвет управляющего элемента	Прочее
Макс. допустимое раб. напряжение Ue AC, В	400
Моторный привод опционально	Нет
Конструкция прибора	Монтаж в распределительном щите
Степень защиты (NEMA)	4
Тип изделия/компонента	Выключатель-разъединитель нагрузки
Серия продукции	РПС, РПБ

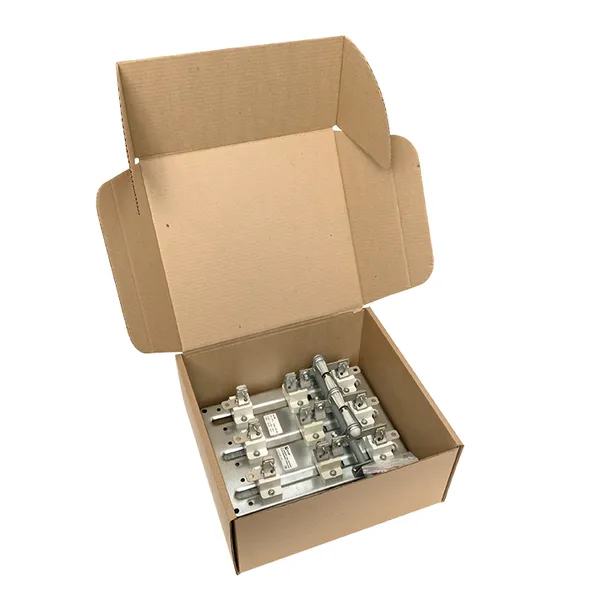

Логистические параметры

	Индивидуальная	Групповая	Транспортная
Количество в упаковке	1	1	1
Единица хранения	Штука	Штука	Штука
Штрих-код	4690216147642	4690216147642	4690216147642
Вес брутто, кг	6.5000	6.5000	6.5000
Объем, м³	0.02072000	0.02072000	0.02072000
Длина, м	0.1600	0.1600	0.1600
Ширина, м	0.3500	0.3500	0.3500
Высота, м	0.3700	0.3700	0.3700

Описание

Разъединители-предохранители модели РП (РПБ/РПC) предназначены для пропускания номинальных токов, нечастых и неавтоматических коммутации силовых цепей без нагрузки в устройствах распределения электрической энергии частотой 50 Гц. Аппараты представляют собой трехполюсные разъединители, у которых каждый полюс имеет последовательно соединенный плавкий предохранитель и образует с ним единое устройство на общей панели. В конструкции аппарата применена контактная система ножевого типа с видимым разрывом цепи. Основными частями аппарата являются ножи контактные, вставки плавкие, контактные и шарнирные стойки, смонтированные на общей панели. Необходимое контактное нажатие обеспечивается пружинами на контактных стойках и сферическими шайбами на шарнирных стойках.

Применение

Выключатели-разъединители предназначены для ручного включения-отключения цепей. Применяются:
• в распределительных панелях ЩО-70;
• вводно-распределительных устройствах ВРУ;
• шкафах распределительных силовых ШРС;
• главных распределительных щитах.
