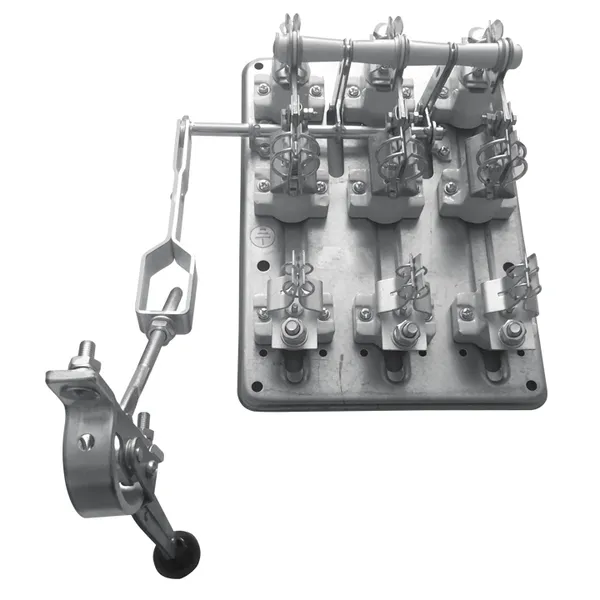

Разъединитель РПС-1 100А левый привод, без ППН EKF
Рекомендованная розничная цена 5 707 ₽ за шт
Базовая цена 7 609 ₽ за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь вам по телефону
Описание
Описание
Разъединители-предохранители модели РП (РПБ/РПC) предназначены для пропускания номинальных токов, нечастых и неавтоматических коммутации силовых цепей без нагрузки в устройствах распределения электрической энергии частотой 50 Гц. Аппараты представляют собой трехполюсные разъединители, у которых каждый полюс имеет последовательно соединенный плавкий предохранитель и образует с ним единое устройство на общей панели. В конструкции аппарата применена контактная система ножевого типа с видимым разрывом цепи. Основными частями аппарата являются ножи контактные, вставки плавкие, контактные и шарнирные стойки, смонтированные на общей панели. Необходимое контактное нажатие обеспечивается пружинами на контактных стойках и сферическими шайбами на шарнирных стойках.
Применение
- Выключатели-разъединители предназначены для ручного включения-отключения цепей. Применяются:
- • в распределительных панелях ЩО-70;
- • вводно-распределительных устройствах ВРУ;
- • шкафах распределительных силовых ШРС;
- • главных распределительных щитах.
Комплектация
- 1. Разъединитель. 2. Крепеж. 3. Паспорт. Плавкие вставки ППН в комплект не входят.
Характеристики
Техническая спецификация
Статус | Выводимая из ассортимента |
Номин. продолжительный ток Iu, А | 100 |
Условный номин. ток короткого замыкания Iq, кА | 20 |
Номин. кратковременно выдерживаемый ток Icw, кА | 300 |
С блокировкой/запираемый (-ая) | Нет |
Тип подключения силовой электрич. цепи | Болтовое соединение |
Номинальная мощность в рабочем режиме при AC-23, 400 В, кВт | 80 |
Количество полюсов | 3 |
Степень защиты (IP), передняя сторона | IP00 |
Цвет управляющего элемента | Черный |
Номин. раб. напряжение, В | 400...400 |
Количество вспомогат. нормально разомкнутых (НО) контактов | 0 |
Количество вспомогат. нормально замкнутых (НЗ) контактов | 0 |
Количество вспомогат. переключающих контактов | 0 |
Моторный привод встроенный | Нет |
Тип элемента управления | Поворотный рычаг |
Серия продукции | РПС, РПБ |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество в упаковке | 1 | 1 | 2 |
Единица хранения | Штука | Штука | Упаковка |
Штрих-код | 4690216142081 | 4690216142081 | 14690216142088 |
Вес брутто, кг | 5.7840 | 5.7840 | 12.1980 |
Объем, м³ | 0.01707600 | 0.01707600 | 0.03994600 |
Длина, м | 0.3700 | 0.3700 | 0.6560 |
Ширина, м | 0.3250 | 0.3250 | 0.3980 |
Высота, м | 0.1420 | 0.1420 | 0.1530 |
Документация
Документация
Сертификаты
Сертификат разъединители ПЦ (PDF, 1.8 МБ)
Паспорта
Паспорт разъединители-предохранители РПС/РПБ (PDF, 866.3 КБ)
Мастер-каталоги
Мастер-каталог РПС_РПБ (PDF, 153.2 КБ)
3D - модели
3D-модели "Разъединители РП (РПС, РПБ)" (7Z, 686.2 КБ)
Буклеты
Листовка (PDF, 381.7 КБ)
