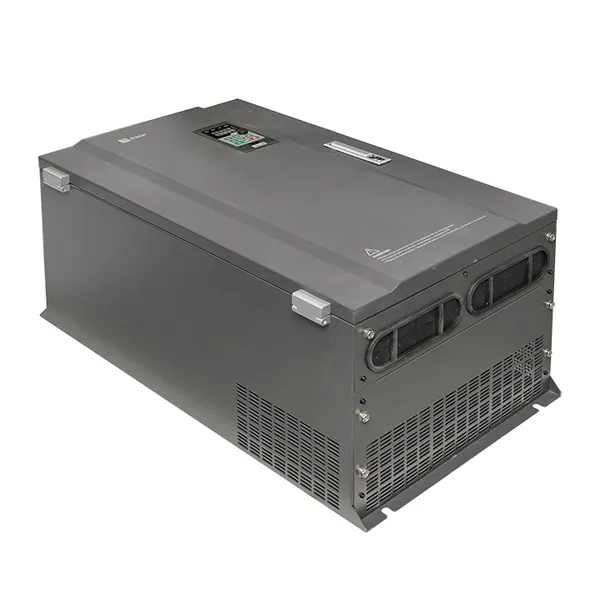

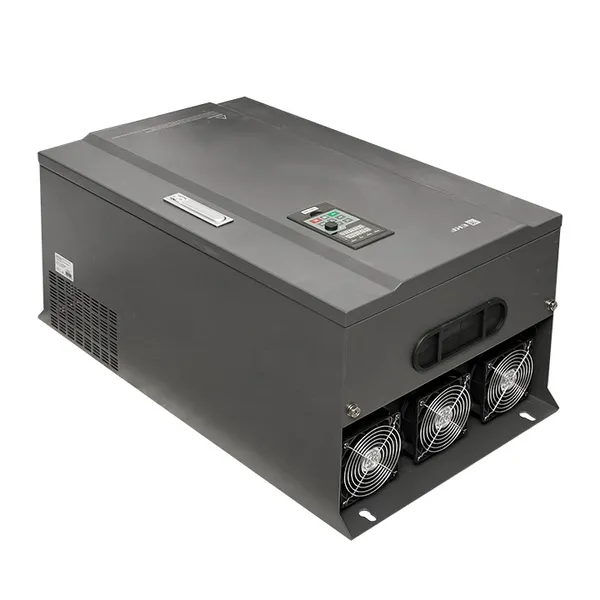

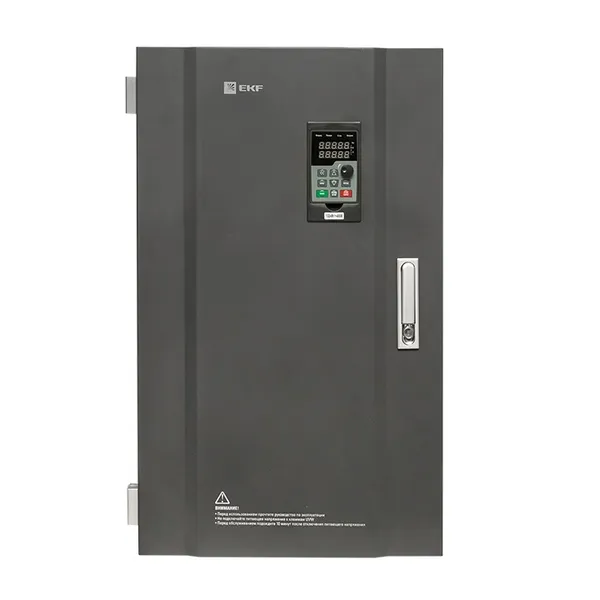

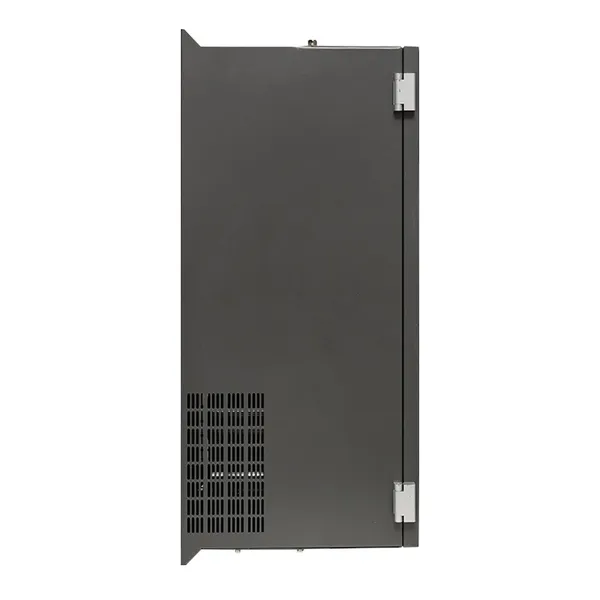

Преобразователь частоты 560/630кВт 3x400В VECTOR-100 EKF
/products/6FE1991F4D8EBC26D142FAD13E9FE495.jpg)
/products/E4DE7BFE7A18A406EA0148D680F55CBE.jpg)
/products/F119B2BB6C9678A88693B5644202FC8C.jpg)
/products/09404A8B8922DBA55FC422A8288E1E9B.jpg)
/products/D083FFC02A7BB6C5DE81C539145318B5.jpg)
/products/CABE65E0F79D7FB6048AD152878F4B28.jpg)
/products/C16053542C731100E1A838ED8FF03B15.jpg)
/products/CA06742951977FECA55B74B6114D5D2A.jpg)
/products/FC4DF0BC5E60F4F8703FE78FE8C674DC.jpg)
/products/6FE1991F4D8EBC26D142FAD13E9FE495.jpg)
/products/E4DE7BFE7A18A406EA0148D680F55CBE.jpg)
/products/F119B2BB6C9678A88693B5644202FC8C.jpg)
/products/09404A8B8922DBA55FC422A8288E1E9B.jpg)
/products/D083FFC02A7BB6C5DE81C539145318B5.jpg)
/products/CABE65E0F79D7FB6048AD152878F4B28.jpg)
/products/C16053542C731100E1A838ED8FF03B15.jpg)
/products/CA06742951977FECA55B74B6114D5D2A.jpg)
/products/FC4DF0BC5E60F4F8703FE78FE8C674DC.jpg)
Рекомендованная розничная цена 2 857 074 ₽ за шт
3 809 433 ₽ Базовая цена за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус | Заказная |
| Сетевое напряжение, В | 340...460 |
| Количество вход. фаз | 3 |
| Частота сети | 50/60 Гц |
| Макс. выходное напряжение, В | 400 |
| Выход. мощность при номин. выход. напряжении, кВт | 560 |
| Макс. частота на выходе, Гц | 600 |
| Количество выход. фаз | 3 |
| Количество цифров. входов | 6 |
| Количество цифров. выходов | 4 |
| Количество аналог. входов | 3 |
| Количество аналог. выходов | 2 |
| Количество HW-интерфейсов RS-485 | 1 |
| Поддержка протокола MODBUS | Да |
| Наличие тормозного модуля | Нет |
| Степень защиты (IP) | IP20 |
| Ширина, мм | 1 028 |
| Высота, мм | 1 500 |
| Глубина, мм | 450 |
| С возможностью подключения ПК (персонального компьютера) | Да |
| Тип преобразователя | Непосредственный преобразователь |
| С встроенными тормозными сопротивлениями | Нет |
| Допускается применение в промышленной зоне | Да |
| Гарантийный срок эксплуатации, лет | 7 |
| Есть штрихкод на каждой штуке товара | Да |
| Гарантийный срок хранения | 3 года |
| Серия продукции | VECTOR-100 |
| Поддержка протокола PROFINET | Нет |
| Поддержка протокола EtherCAT | Нет |
| Поддержка MODBUS | Да |
| Поддержка PROFIBUS | Нет |
| Номинальный выходной ток, линейная нагрузка, А | 1000 |
| С блоком управления | Да |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 1 |
| Единица хранения | Штука | Штука | Коробка |
| Штрих-код | 4690216480510 | 4690216480510 | 14690216480517 |
| Вес брутто, кг | 323.0000 | 323.0000 | 372.0000 |
| Объем, м³ | 0.69390000 | 0.69390000 | 1.40196500 |
| Длина, м | 0.4500 | 0.4500 | 0.7300 |
| Ширина, м | 1.5000 | 1.5000 | 1.1500 |
| Высота, м | 1.0280 | 1.0280 | 1.6700 |
Описание
Применение
- Общепромышленные преобразователи частоты VECTOR EKF применяются в системах автоматизации вентиляции, насосного оборудования, в системах электроприводов конвейеров и т.д. Обеспечивают:
- • плавный пуск электродвигателя;
- • регулирование частоты вращения электродвигателя;
- • защиту электродвигателя от перегрузок;
- • уменьшение пусковых токов;
- • преобразование однофазной сети в трехфазную (однофазные преобразователи).
Комплектация
- 1. Преобразователь частоты 2. Паспорт 3. Руководство по эксплуатации
Документация и ПО
Документация и ПО
Сертификаты
Сертификат соответствия ЕАЭС KG417-046.CN.02.07946 (PDF, 265.7 КБ)
Паспорта
Паспорт (PDF, 1.0 МБ)
Мастер-каталоги
Мастер-каталог «Преобразователи частоты VECTOR-100» (PDF, 1.8 МБ)
Прочее
Конфигуратор для преобразователя частоты VECTOR (ZIP, 3.1 МБ)
Инструкции
Руководство пользователя Vector 100 (PDF, 4.8 МБ)
Краткие инструкции Vector 100 (ZIP, 1.6 МБ)
Программное обеспечение
Конфигуратор для преобразователя частоты VECTOR (RAR, 4.9 МБ)
3D-модели
3D модель Преобразователи частоты EKF PROxima (ZIP, 1.2 МБ)
Референсы
Референс-лист реализованных проектов на EKF по автоматизации (PDF, 38.4 МБ)
Файлы для скачивания
Шаблон проекта для Pro-Logic (GPC, 2.7 КБ)
Варианты двухпроводного и трехпроводного управления преобразователем через клеммы (PDF, 182.8 КБ)
Коммуникация по Modbus (PDF, 196.0 КБ)
Прошивки PRO-Screen для VECTOR-100 (ZIP, 17.0 МБ)
Шаблон для коммуникации через Node-Red (JSON, 65.5 КБ)
Настройка работы по ПИД регулятору для поддержания давления (PDF, 233.4 КБ)
Настройка работы по ПИД регулятору для поддержания температуры (PDF, 234.3 КБ)
Настройка работы по ступенчатому заданию (PDF, 190.9 КБ)
Базовые настройки двигателя (PDF, 104.6 КБ)
Управление преобразователем кнопками и потенциометром на панели (PDF, 135.7 КБ)
Конфигурация для ArOPC (CFX, 18.3 КБ)
Настройка работы по встроенному упрощенному ПЛК (PDF, 145.8 КБ)
Организация переключения между ручным и автоматическим режимом (PDF, 103.3 КБ)
Подключение нескольких двигателей (PDF, 109.1 КБ)
Управление преобразователем при помощи внешних сигналов (PDF, 158.4 КБ)
