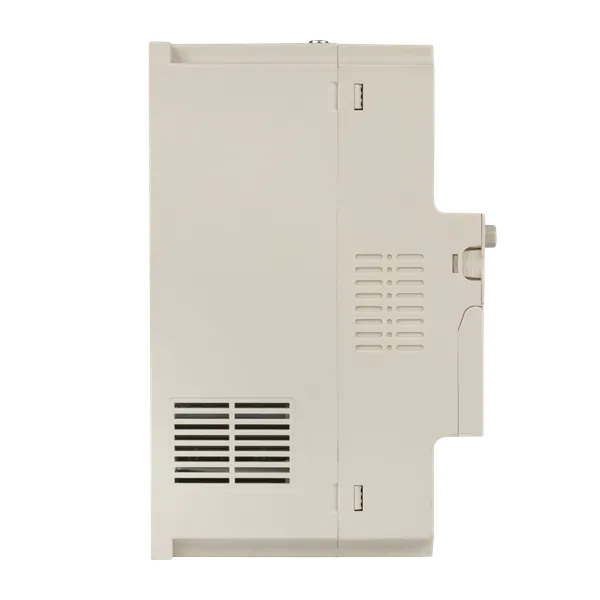

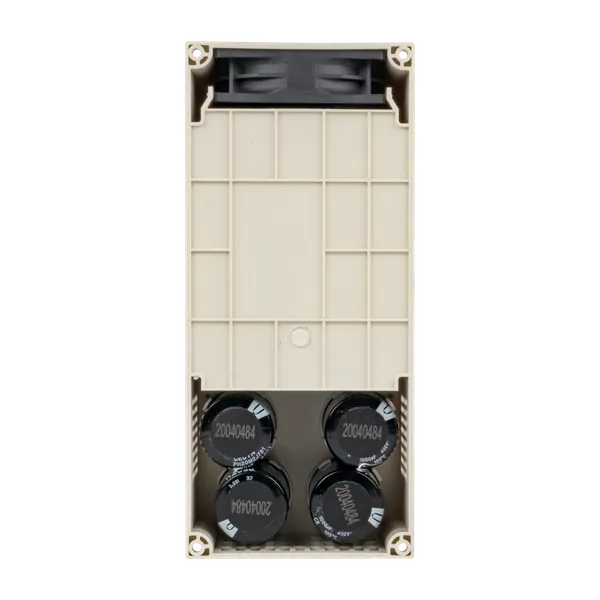

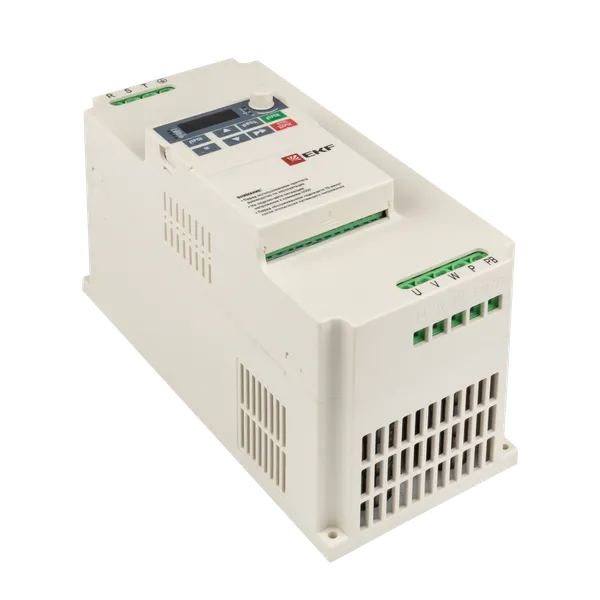

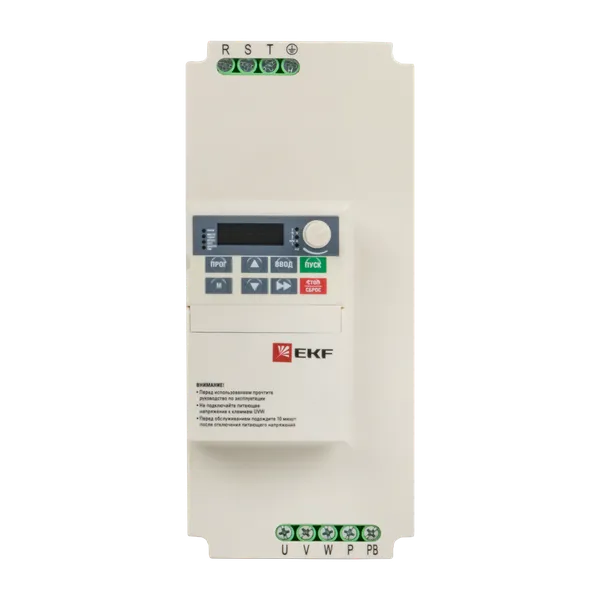

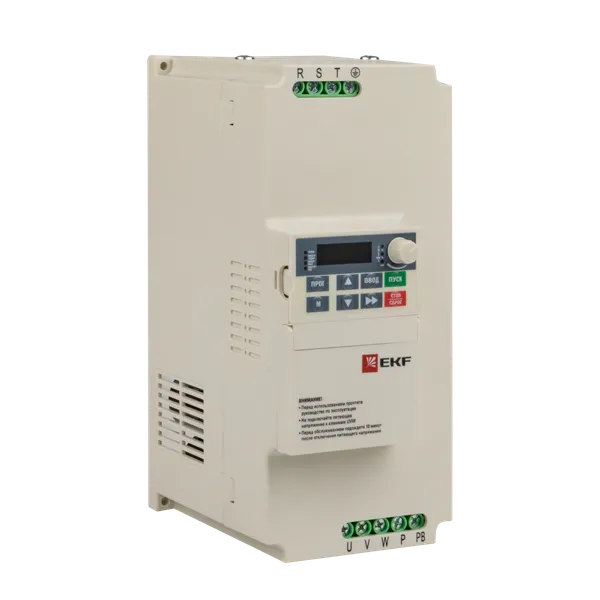

Преобразователь частоты 11 кВт 3x400В VECTOR-80 EKF Basic
/products/6C0A2C5C7F67C11366ADD864B6F541E2.png)
/products/3BD39F8A39FB68D425C5DC2C7C007E12.png)
/products/E27BEE84D343461204F54B8192319932.png)
/products/1764189854254E63B84559B5975DF932.png)
/products/9A2D1B31970AB88B0FBC4BC710956C7C.png)
/products/E6AE864837E7405D6B49E188E5CC5EAB.png)
/products/6C0A2C5C7F67C11366ADD864B6F541E2.png)
/products/3BD39F8A39FB68D425C5DC2C7C007E12.png)
/products/E27BEE84D343461204F54B8192319932.png)
/products/1764189854254E63B84559B5975DF932.png)
/products/9A2D1B31970AB88B0FBC4BC710956C7C.png)
/products/E6AE864837E7405D6B49E188E5CC5EAB.png)
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус |
Снята с производства
|
| Сетевое напряжение, В | 340...460 |
| Количество вход. фаз | 3 |
| Частота сети | 50/60 Гц |
| Количество выход. фаз | 3 |
| Выход. мощность при номин. выход. напряжении, кВт | 11 |
| Степень защиты (IP) | IP21 |
| Макс. выходное напряжение, В | 400 |
| Макс. частота на выходе, Гц | 400 |
| Количество цифров. входов | 4 |
| Количество цифров. выходов | 1 |
| Количество аналог. входов | 1 |
| Количество аналог. выходов | 1 |
| Количество HW-интерфейсов RS-485 | 1 |
| Поддержка MODBUS | Да |
| Наличие тормозного модуля | Да |
| Ширина, мм | 220 |
| Высота, мм | 125 |
| Глубина, мм | 167 |
| Количество HW-интерфейсов RS-232 | 0 |
| Допускается применение в промышленной зоне | Да |
| Поддержка протокола PROFIsafe | Нет |
| Поддержка протокола Foundation Fieldbus | Нет |
| Относительная симметрия сети, допуски по напряжению, % | 15 |
| Допускается применение в жилых и коммерческих зонах | Да |
| Поддержка протокола TCP/IP | Нет |
| Поддержка протокола Data-Highway | Нет |
| Поддержка протокола для BACnet | Нет |
| Поддержка протокола SERCOS | Нет |
| Поддержка протокола INTERBUS-Safety | Нет |
| Количество HW-интерфейсов TTY | 0 |
| Поддержка протокола LON | Нет |
| Поддержка протокола других шинных систем | Нет |
| С оптическим интерфейсом | Нет |
| Возможно управление в 4-х квадрантах | Да |
| Поддержка протокола KNX | Нет |
| Поддержка протокола PROFIBUS | Нет |
| Количество HW-интерфейсов USB | 0 |
| Количество HW-интерфейсов RS-422 | 0 |
| Поддержка протокола DeviceNet Safety | Нет |
| Поддержка протокола SUCONET | Нет |
| Поддержка протокола PROFINET CBA | Нет |
| Количество HW-интерфейсов Industrial Ethernet | 0 |
| Поддержка протокола AS-Interface Safety at Work | Нет |
| Количество параллельных HW-интерфейсов | 0 |
| Поддержка протокола INTERBUS | Нет |
| Количество интерфейсов PROFINET | 0 |
| Степень защиты (NEMA) | 1 |
| Поддержка протокола EtherNet/IP | Нет |
| Поддержка протокола ASI | Нет |
| Поддержка протокола DeviceNet | Нет |
| С блоком управления | Да |
| Поддержка протокола PROFINET IO | Нет |
| Поддержка протокола MODBUS | Да |
| Количество других HW-интерфейсов | 0 |
| С возможностью подключения ПК (персонального компьютера) | Нет |
| Тип преобразователя | Непосредственный преобразователь |
| Поддержка протокола CAN | Нет |
| Относительная симметрия сети, допуски по частоте, % | 15 |
| Поддержка протокола SafetyBUS p | Нет |
| Есть штрихкод на каждой штуке товара | Да |
| Серия продукции | VECTOR-80 |
| Поддержка протокола PROFINET | Нет |
| Поддержка протокола EtherCAT | Нет |
| Поддержка PROFIBUS | Нет |
| Номинальный выходной ток I2N, А | 25 |
| Макс. выход при квадратичной нагрузке при номин. выход. напряжении, кВт | 11 |
| С встроенными тормозными сопротивлениями | Нет |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 9 |
| Единица хранения | Штука | Штука | Коробка |
| Штрих-код | 4690216321264 | 4690216321264 | 24690216321268 |
| Вес брутто, кг | 2.5000 | 2.5000 | 25.5000 |
| Объем, м³ | 0.01014800 | 0.01014800 | 0.14059800 |
| Длина, м | 0.2950 | 0.2950 | 0.5350 |
| Ширина, м | 0.1600 | 0.1600 | 0.3600 |
| Высота, м | 0.2150 | 0.2150 | 0.7300 |
Описание
Применение
- Общепромышленные преобразователи частоты VEKTOR EKF PROxima применяются в системах автоматизации вентиляции, насосного оборудования, в системах электроприводов конвейеров, лифтов и т.д. Обеспечивают:
- • плавный пуск электродвигателя;
- • регулирование частоты вращения электродвигателя;
- • защиту электродвигателя от перегрузок;
- • уменьшение пусковых токов;
- • преобразование однофазной сети в трехфазную (однофазные преобразователи).
Комплектация
- 1. Преобразователь частоты 2. Паспорт 3. Руководство по эксплуатации
Документация
Документация
Сертификаты
Декларация о соответствии ЕАЭС Д-CN.НХ37.В.07162-20 (PDF, 254.0 КБ)
Паспорта
Паспорт VECTOR-80 (PDF, 778.2 КБ)
Мастер-каталоги
Мастер-каталог «Преобразователь частоты 7,5 кВт 3х400В VECTOR-80 EKF Basic» (PDF, 495.4 КБ)
Прочее
Руководство VECTOR-80 (PDF, 2.8 МБ)
Референс-лист реализованных проектов на EKF по автоматизации (PDF, 24.8 МБ)
3D-модели
3D модель Преобразователи частоты EKF Basic (ZIP, 10.4 МБ)
Референсы
Референс-лист реализованных проектов на EKF по автоматизации (PDF, 38.4 МБ)
Видео
Применение
Применение в решениях
Список готовых решений, в которых применяется Преобразователь частоты 11 кВт 3x400В VECTOR-80 EKF Basic
