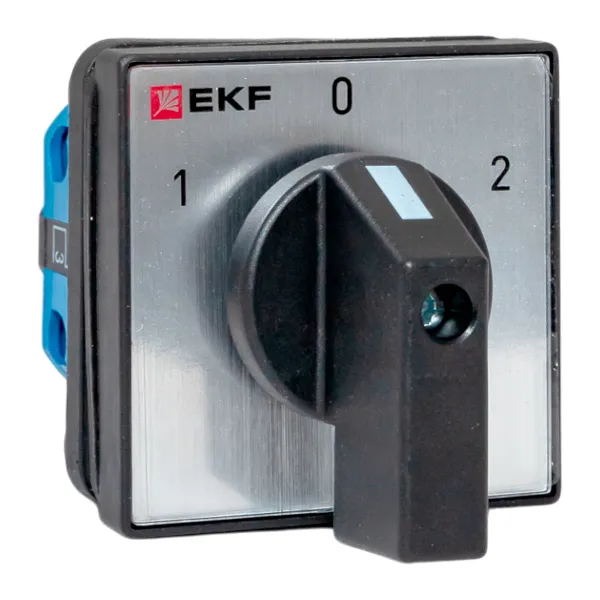

Переключатель кулачковый ПК-1-41 10А 1P «1-0-2» IP65 EKF
/products/E484422E39E161EDE80A0F6336D12EDC.jpg)
/products/0C31B4DAC5C6ADDA19E7186C9B00B23E.jpg)
/products/3A780DDCB186DBA5F97744BD490A2FAE.jpg)
/products/CE37BDB5160F6A6C353584C627DB95F3.jpg)
/products/D921DD2D99D97A24467DADF78E680173.jpg)
/products/0EB2A2753C690E5C8FDEF92FA06CB7F8.jpg)
/products/D794EFA0C80413FBC5EC36D666D289BB.jpg)
/products/F284A962D9874AD950E911B2F0BCC733.jpg)
/products/2E09B280DBEFBF9E9675DBA95AAA5A90.jpg)
/products/2C40140F5A97E5BB74DF6E7F95FDD898.jpg)
/products/33498F1FF83E2A069C315EF166CB6C50.png)
/products/E484422E39E161EDE80A0F6336D12EDC.jpg)
/products/0C31B4DAC5C6ADDA19E7186C9B00B23E.jpg)
/products/3A780DDCB186DBA5F97744BD490A2FAE.jpg)
/products/CE37BDB5160F6A6C353584C627DB95F3.jpg)
/products/D921DD2D99D97A24467DADF78E680173.jpg)
/products/0EB2A2753C690E5C8FDEF92FA06CB7F8.jpg)
/products/D794EFA0C80413FBC5EC36D666D289BB.jpg)
/products/F284A962D9874AD950E911B2F0BCC733.jpg)
/products/2E09B280DBEFBF9E9675DBA95AAA5A90.jpg)
/products/2C40140F5A97E5BB74DF6E7F95FDD898.jpg)
/products/33498F1FF83E2A069C315EF166CB6C50.png)
Рекомендованная розничная цена 1 044 ₽ за шт
Базовая цена 1 392 ₽ за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус | Регулярная |
| Серия | EKF |
| Количество позиций переключения | 3 |
| Номин. продолжительный ток Iu, А | 10 |
| Степень защиты (IP), передняя сторона | IP65 |
| Количество вспомогат. нормально разомкнутых (НО) контактов | 0 |
| Количество вспомогат. нормально замкнутых (НЗ) контактов | 0 |
| Количество полюсов | 1 |
| Комплектное устройство в корпусе | Нет |
| С нейтральным 0-положением (ОТКЛ) | Да |
| С возвратом в нейтральное положение ("0") | Нет |
| Позиции переключения | 1-0-2 |
| Тип элемента управления | Рукоятка поворот. короткая (узкий хват) |
| Подходит для монтажа на передней стенке, 4 отверстия | Да |
| Подходит для установки в распределит. щит | Да |
| Макс. допустимое раб. напряжение Ue AC, В | 400 |
| Тип изделия/компонента | Кулачковый переключатель |
| Подходит для напольного монтажа | Нет |
| Модульное исполнение | Нет |
| Возможно измерение между фазой и нейтралью | Нет |
| Возможно измерение между фазами | Нет |
| С блоком управления | Нет |
| Размер передней панели | 48х48 мм |
| Тип выключателя | Переключатель направления |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 100 |
| Единица хранения | Штука | Штука | Коробка |
| Штрих-код | 4690216589077 | 4690216589077 | 14690216589074 |
| Вес брутто, кг | 0.1000 | 0.1000 | 10.5000 |
| Объем, м³ | 0.00034200 | 0.00034200 | 0.04364800 |
| Длина, м | 0.0840 | 0.0840 | 0.3100 |
| Ширина, м | 0.0590 | 0.0590 | 0.3200 |
| Высота, м | 0.0690 | 0.0690 | 0.4400 |
Описание
Описание
Кулачковые переключатели ПК EKF PROxima представляют собой механические коммутационные аппараты. Рассчитаны на применение в цепях переменного тока номинальным напряжением до 400 В и частотой 50/60 Гц. Благодаря повышенному содержанию серебра в контактах достигается их пониженное переходное сопротивление и повышенная устойчивость к воздействию внешней среды. Выпускается несколько исполнений кулачковых переключателей: • ПК-1 – стандартный кулачковый переключатель с различными схемами коммутации и разным количеством полюсов; • ПК-2 – трехфазный кулачковый переключатель с усовершенствованной контактной группой (выключатель нагрузки); • ПК-3 – трехфазный кулачковый переключатель в защитном боксе IP 54 (выключатель нагрузки). Переключатели ПК-1 и ПК-2 выпускаются с передним креплением. Устанавливаются на переднюю панель щитового оборудования, пульт управления и т. п. Переключатели ПК-3 с задним креплением устанавливаются на монтажную панель.
Применение
- Кулачковые переключатели ПК EKF PROxima предназначены для включения силовых и контрольных цепей под нагрузкой и переключения между цепями:
- • в щитовом оборудовании диспетчеризации;
- • управлении, распределении электроэнергии, в испытательных стендах;
- • пультах управления;
- • сварочном оборудовании и т. п.
Комплектация
- 1. Кулачковый переключатель серии ПК
- 2. Паспорт.
Документация
Документация
Сертификаты
Сертификат соответсвтия ЕАЭС KG417-035.CN.02.00100 (PDF, 1.8 МБ)
Паспорта
Паспорт «Переключатели кулачковые ПК-1, ПК-2, ПК-3» (PDF, 2.5 МБ)
3D-модели
3D-модели Кулачковые переключатели (7Z, 7.4 МБ)
Референсы
Референс-лист реализованных проектов на EKF по автоматизации (PDF, 38.4 МБ)
Буклеты
Листовка (PDF, 380.8 КБ)
Типовые комплектации
Типовая комплектация (JPG, 302.6 КБ)
