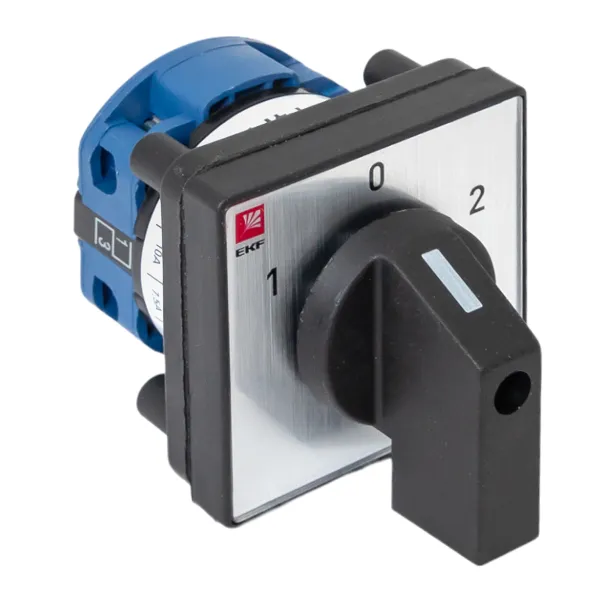

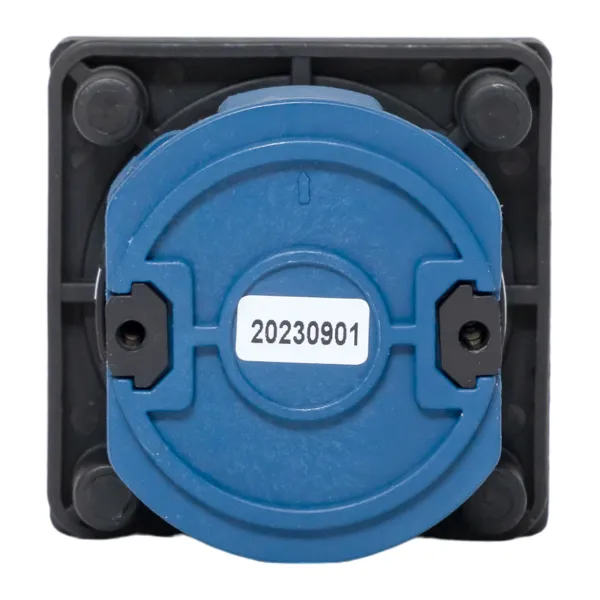

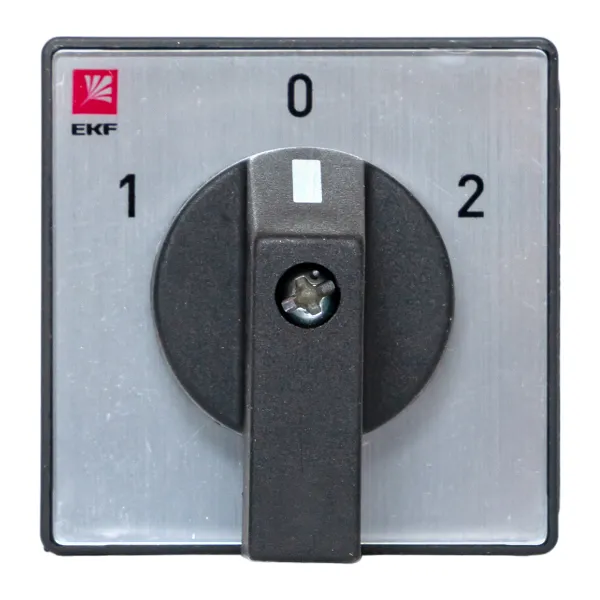

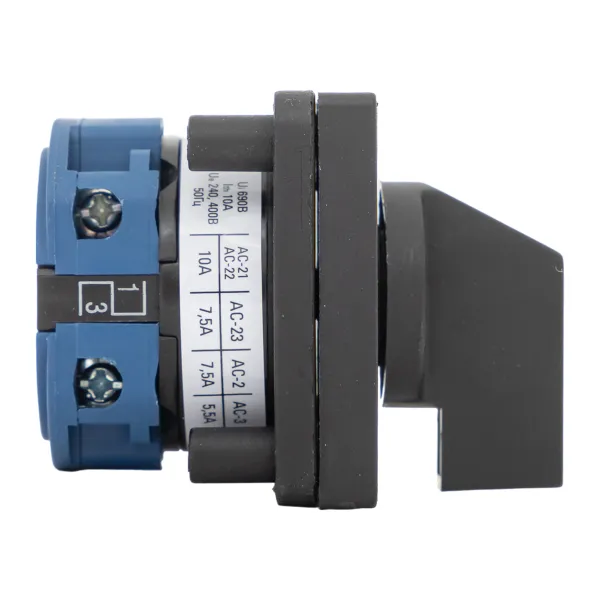

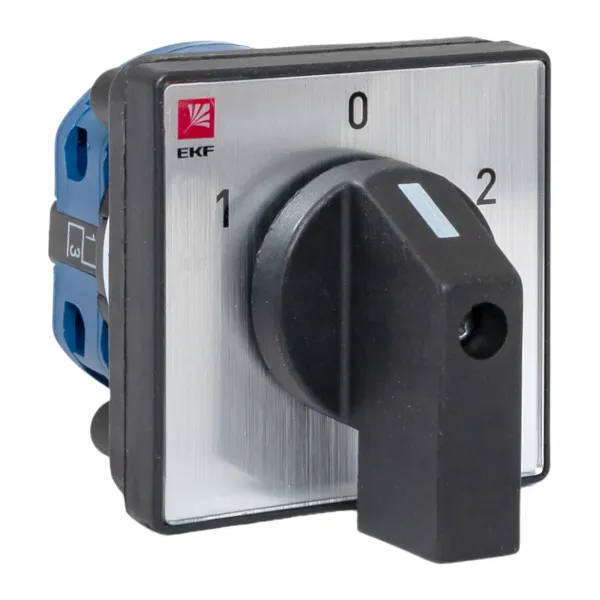

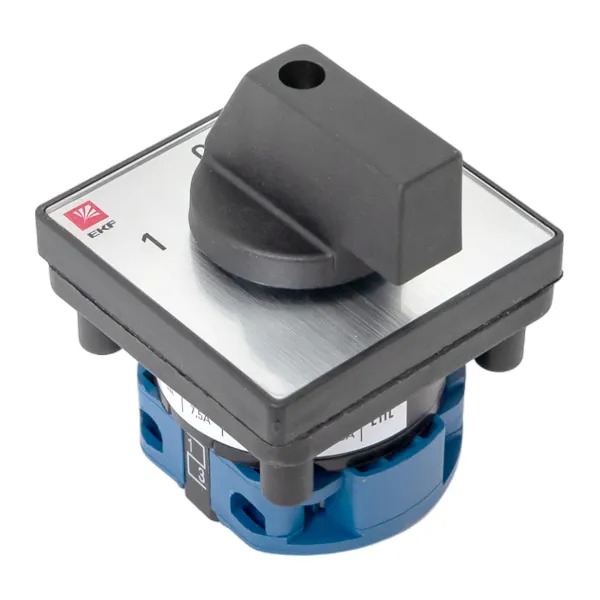

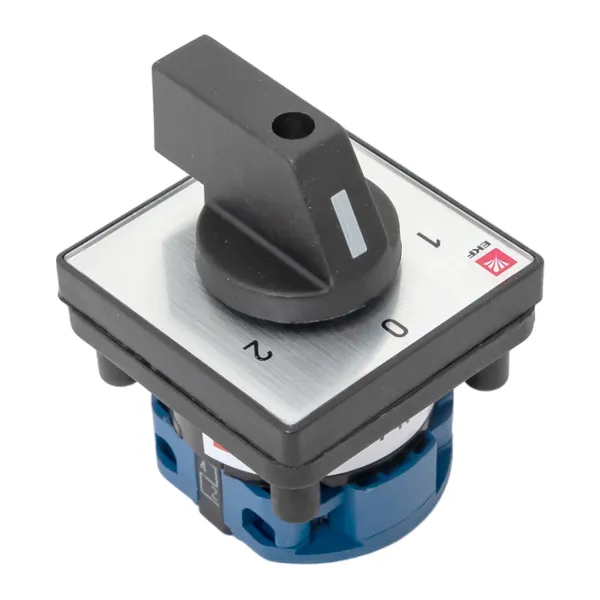

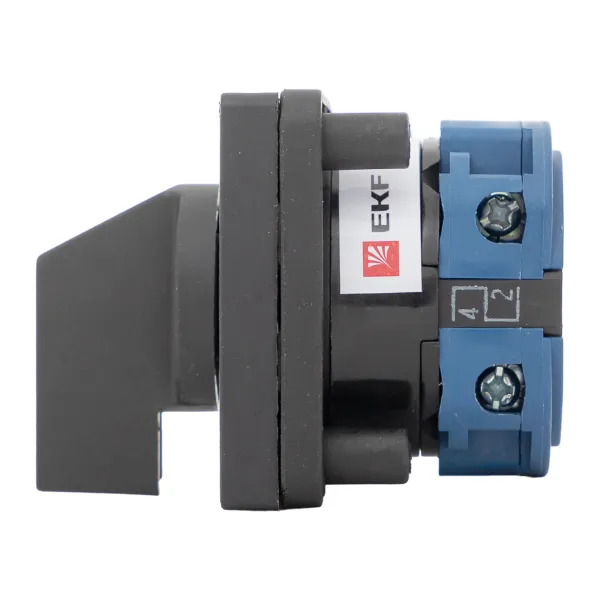

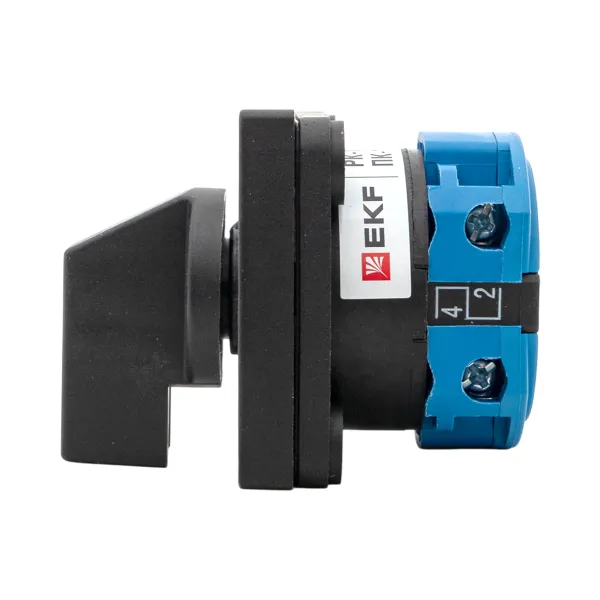

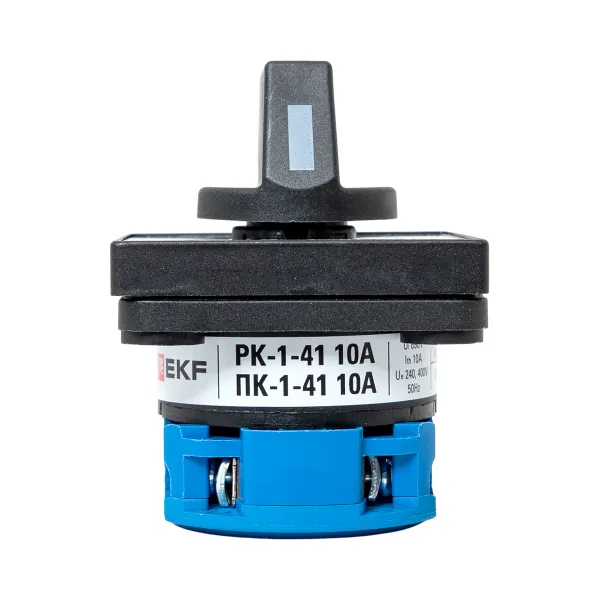

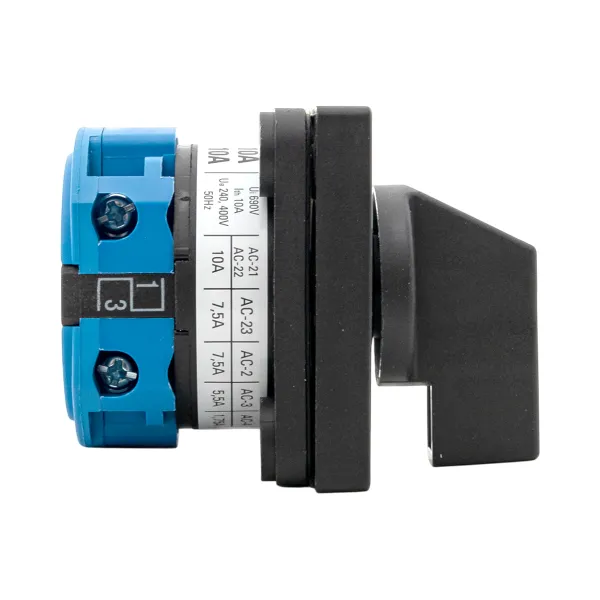

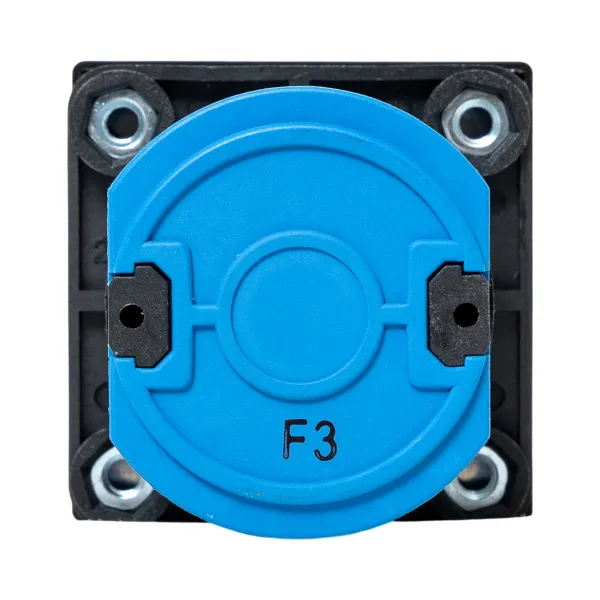

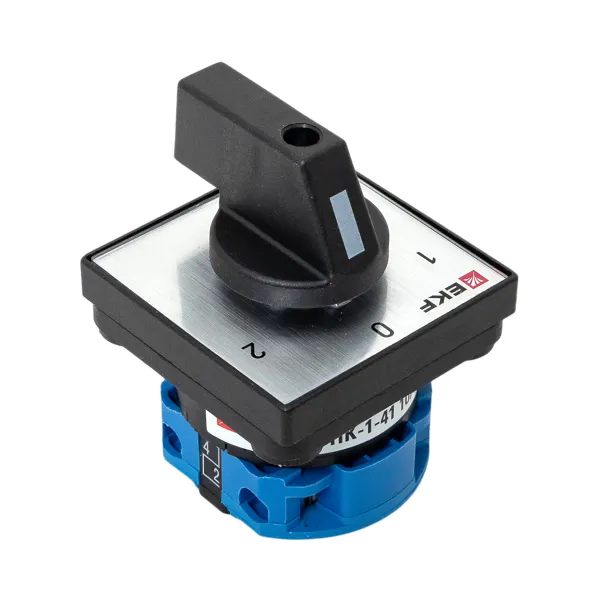

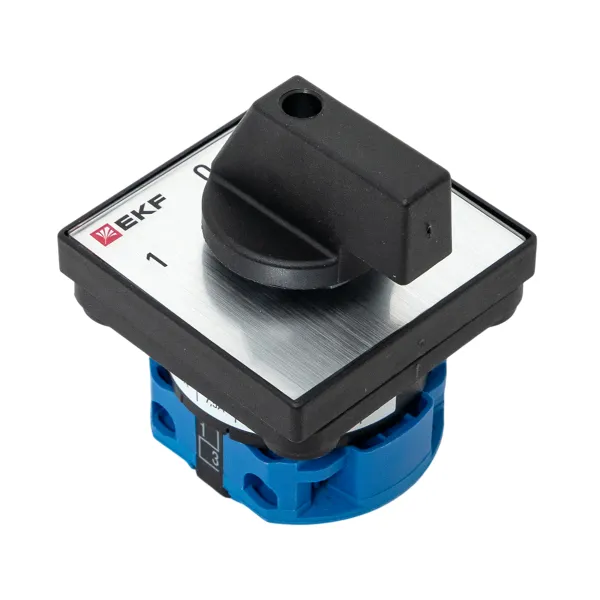

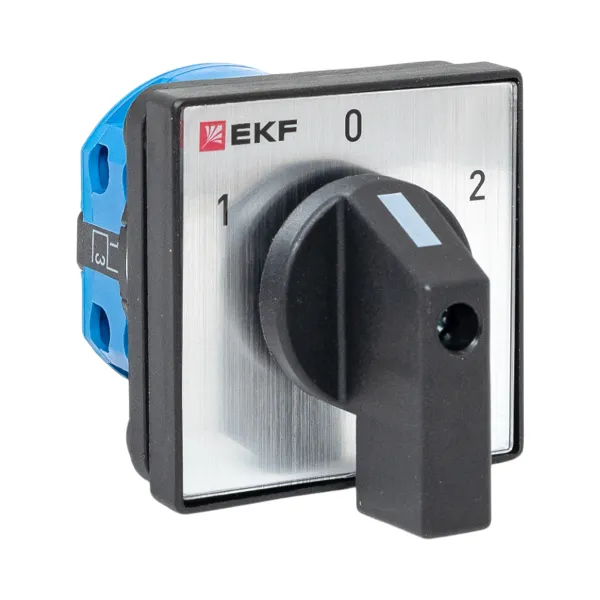

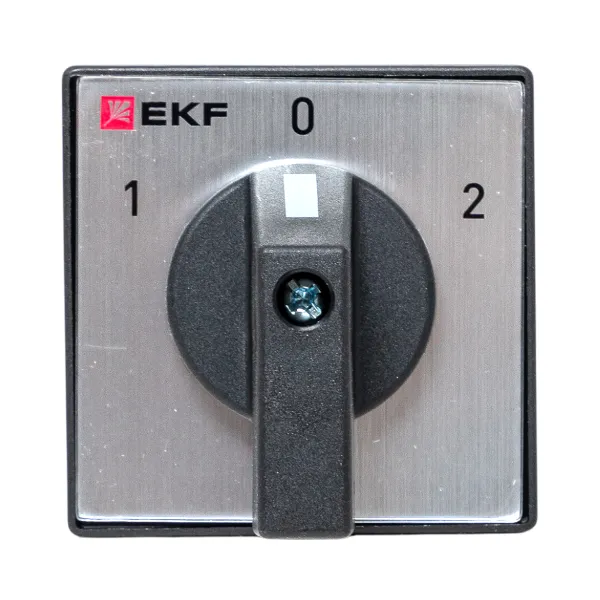

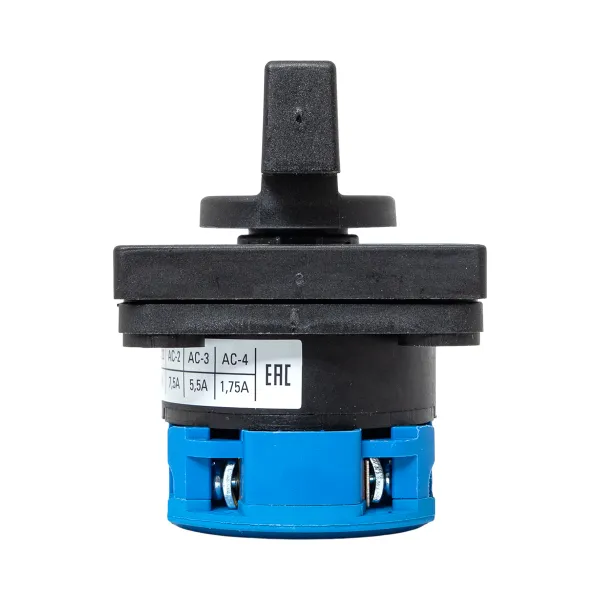

Переключатель кулачковый ПК-1-41 10А 1P "1-0-2" EKF PROxima
Рекомендованная розничная цена 1 013 ₽ за шт
Базовая цена 1 351 ₽ за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
- Статус
- Регулярная
- Количество позиций переключения
- 3
- Номин. продолжительный ток Iu
- 10 А
- Степень защиты (IP), передняя сторона
- IP20
- Количество полюсов
- 1
- С нейтральным 0-положением (ОТКЛ)
- Да
- Позиции переключения
- 1-0-2
Описание
Кулачковые переключатели ПК EKF PROxima представляют собой механические коммутационные аппараты. Рассчитаны на применение в цепях переменного тока номинальным напряжением до 400 В и частотой 50/60 Гц. Благодаря повышенному содержанию серебра в контактах достигается их пониженное переходное сопротивление и повышенная устойчивость к воздействию внешней среды. Выпускается несколько исполнений кулачковых переключателей: • ПК-1 – стандартный кулачковый переключатель с различными схемами коммутации и разным количеством полюсов; • ПК-2 – трехфазный кулачковый переключатель с усовершенствованной контактной группой (выключатель нагрузки); • ПК-3 – трехфазный кулачковый переключатель в защитном боксе IP 54 (выключатель нагрузки). Переключатели ПК-1 и ПК-2 выпускаются с передним креплением. Устанавливаются на переднюю панель щитового оборудования, пульт управления и т. п. Переключатели ПК-3 с задним креплением устанавливаются на монтажную панель.
Характеристики
Техническая спецификация
Статус | Регулярная |
Количество позиций переключения | 3 |
Номин. продолжительный ток Iu, А | 10 |
Степень защиты (IP), передняя сторона | IP20 |
Количество полюсов | 1 |
С нейтральным 0-положением (ОТКЛ) | Да |
Позиции переключения | 1-0-2 |
Тип элемента управления | Рукоятка поворот. короткая (узкий хват) |
Подходит для напольного монтажа | Нет |
Подходит для монтажа на передней стенке, 4 отверстия | Да |
Подходит для установки в распределит. щит | Да |
Подходит для промежуточного монтажа | Нет |
Комплектное устройство в корпусе | Нет |
Макс. допустимое раб. напряжение Ue AC, В | 400 |
С возвратом в нейтральное положение ("0") | Нет |
Модульная ширина (общ. кол-во модульных расстояний) | 3 |
Тип выключателя | Переключатель направления |
Серия | EKF |
Гарантийный срок эксплуатации | 7 лет |
Гарантийный срок хранения | 7 лет |
Есть штрихкод на каждой штуке товара | Да |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество в упаковке | 1 | 1 | 100 |
Единица хранения | Штука | Штука | Упаковка |
Штрих-код | 4690216035574 | 4690216035574 | 14690216035571 |
Вес брутто, кг | 0.0990 | 0.0990 | 10.8710 |
Объем, м³ | 0.00048500 | 0.00048500 | 0.05330600 |
Длина, м | 0.0610 | 0.0610 | 0.4640 |
Ширина, м | 0.0710 | 0.0710 | 0.3730 |
Высота, м | 0.1120 | 0.1120 | 0.3080 |
Описание
Описание
Кулачковые переключатели ПК EKF PROxima представляют собой механические коммутационные аппараты. Рассчитаны на применение в цепях переменного тока номинальным напряжением до 400 В и частотой 50/60 Гц. Благодаря повышенному содержанию серебра в контактах достигается их пониженное переходное сопротивление и повышенная устойчивость к воздействию внешней среды. Выпускается несколько исполнений кулачковых переключателей: • ПК-1 – стандартный кулачковый переключатель с различными схемами коммутации и разным количеством полюсов; • ПК-2 – трехфазный кулачковый переключатель с усовершенствованной контактной группой (выключатель нагрузки); • ПК-3 – трехфазный кулачковый переключатель в защитном боксе IP 54 (выключатель нагрузки). Переключатели ПК-1 и ПК-2 выпускаются с передним креплением. Устанавливаются на переднюю панель щитового оборудования, пульт управления и т. п. Переключатели ПК-3 с задним креплением устанавливаются на монтажную панель.
Применение
- Кулачковые переключатели ПК EKF PROxima предназначены для включения силовых и контрольных цепей под нагрузкой и переключения между цепями:
- • в щитовом оборудовании диспетчеризации;
- • управлении, распределении электроэнергии, в испытательных стендах;
- • пультах управления;
- • сварочном оборудовании и т. п.
Комплектация

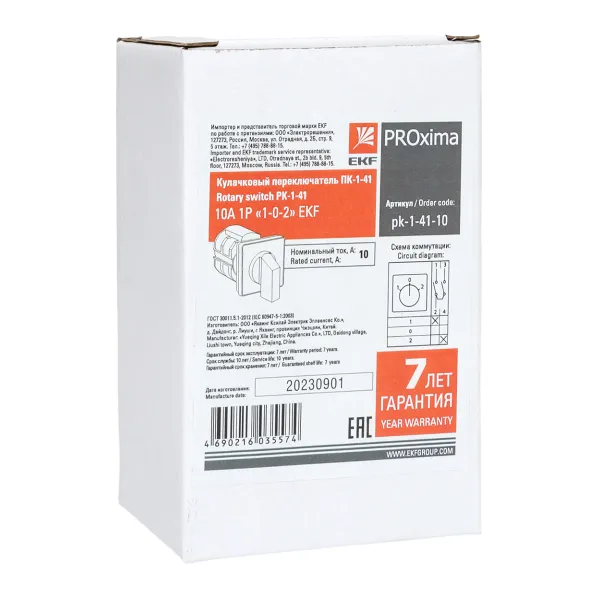

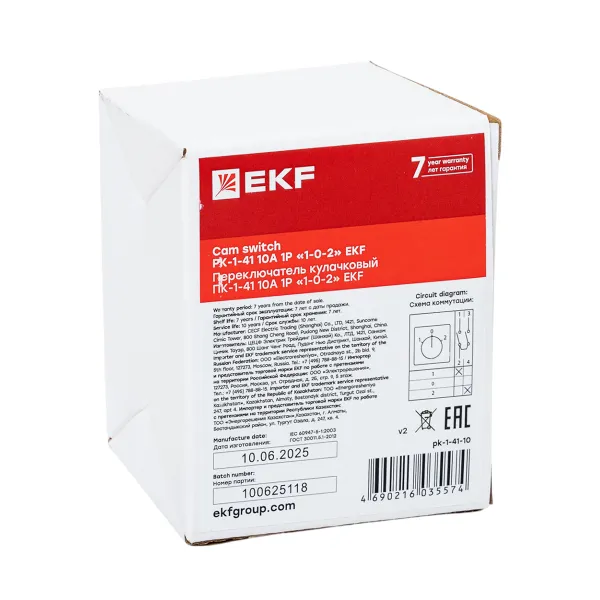

- 1. Кулачковый переключатель серии ПК
- 2. Паспорт.
Документация
Документация
Сертификаты
Сертификат соответствия ЕАЭС KG417-035.CN.02.00100 (PDF, 1.8 МБ)
Паспорта
Паспорт «Переключатели кулачковые ПК-1, ПК-2, ПК-3» (PDF, 2.5 МБ)
3D-модели
3D-модели «Кулачковые переключатели» (7Z, 7.4 МБ)
Референсы
Референс-лист реализованных проектов на EKF по автоматизации (PDF, 38.4 МБ)
Буклеты
Листовка (PDF, 380.8 КБ)
Типовые комплектации
Типовая комплектация (JPG, 302.6 КБ)
