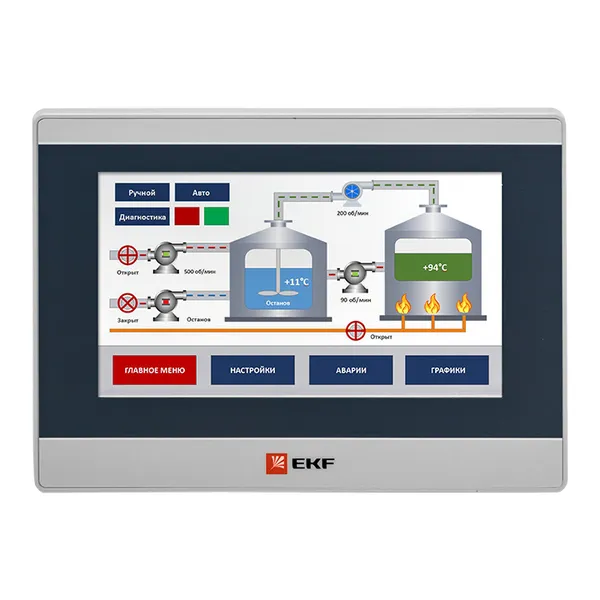

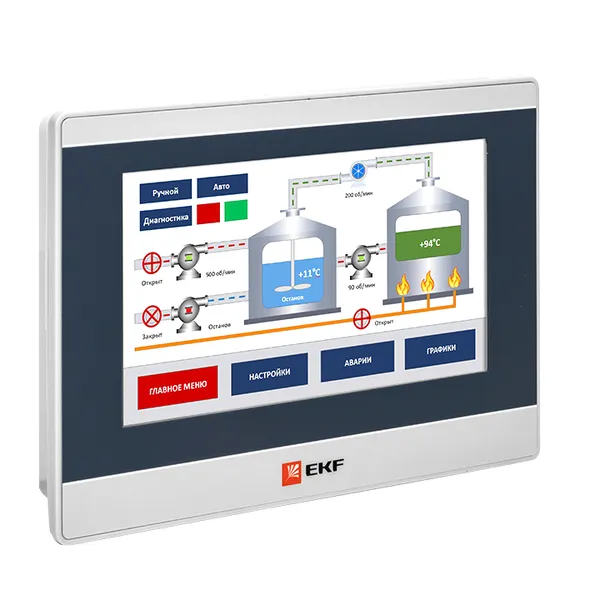

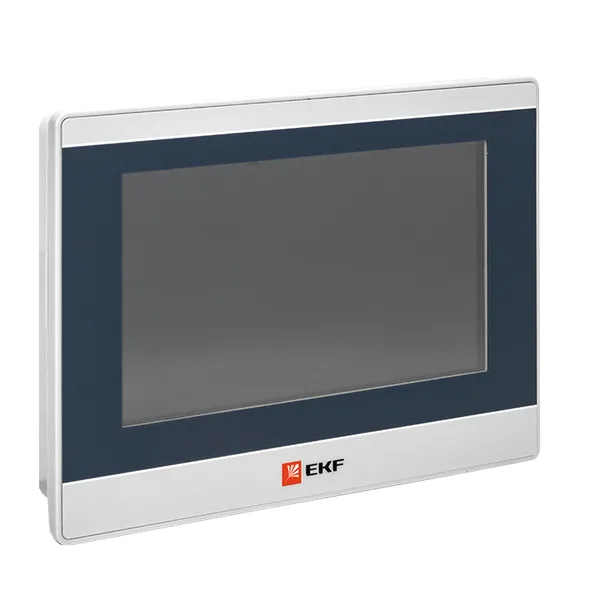

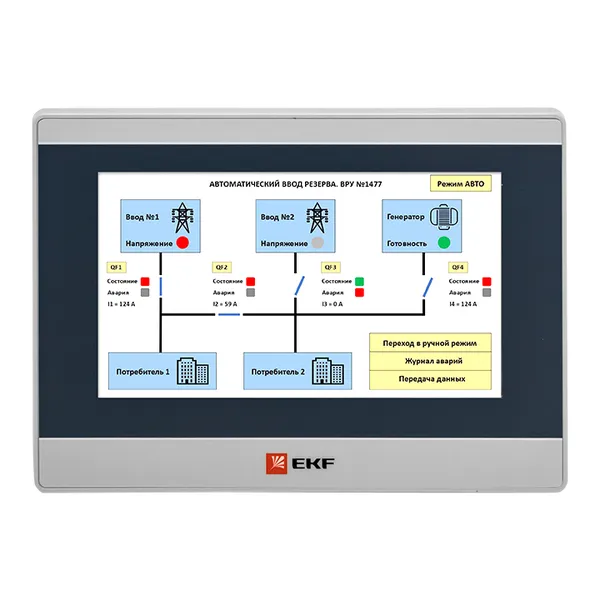

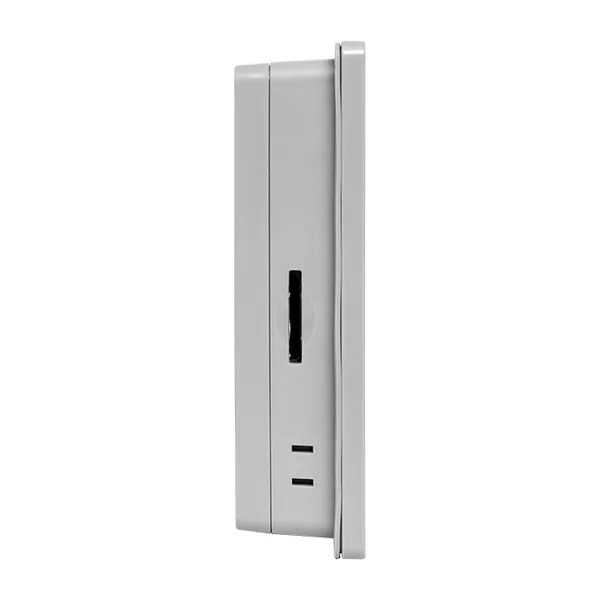

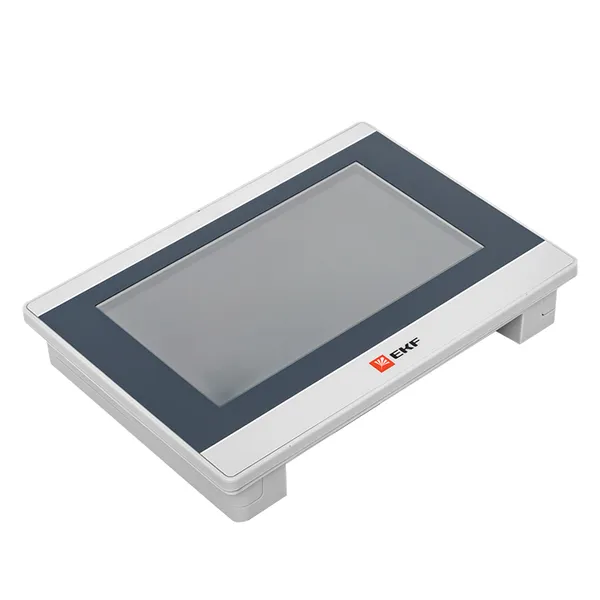

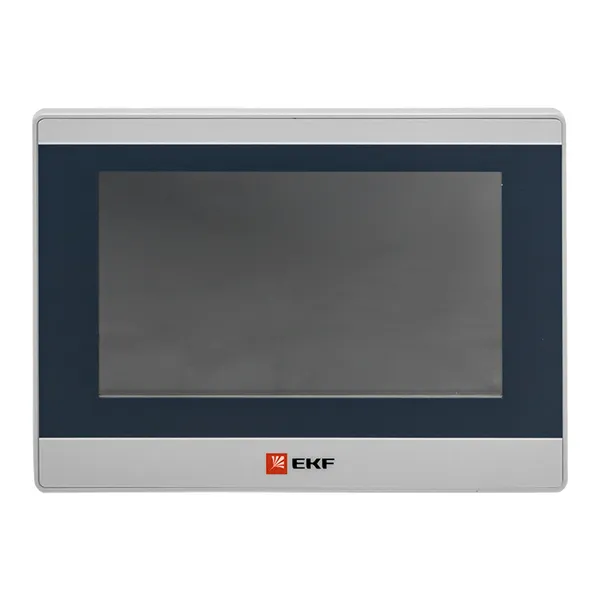

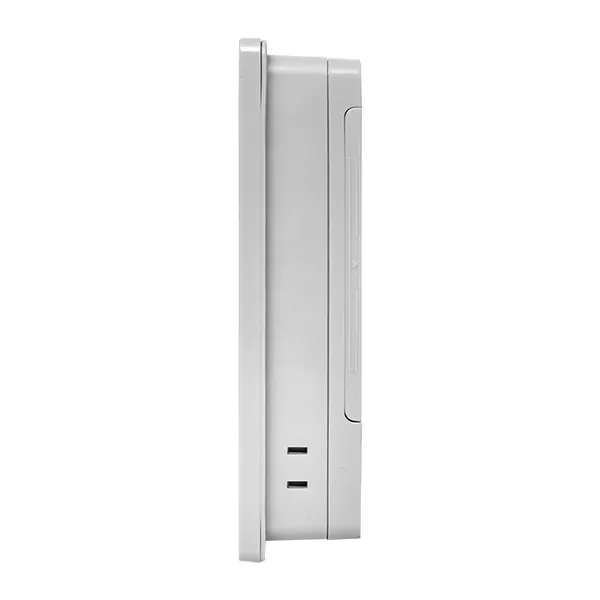

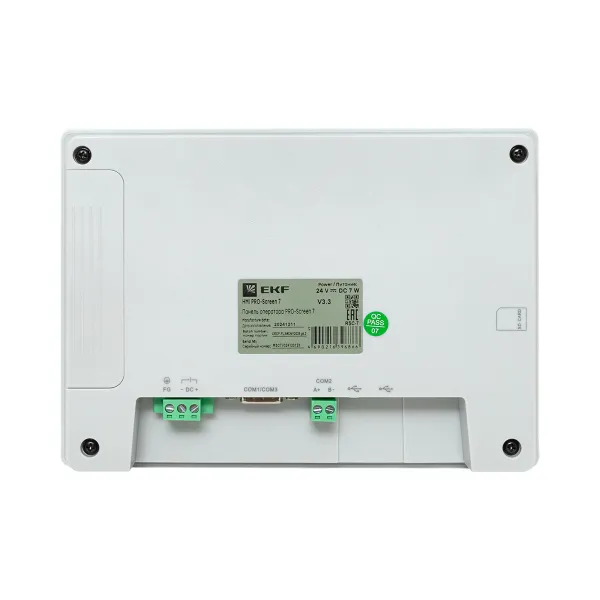

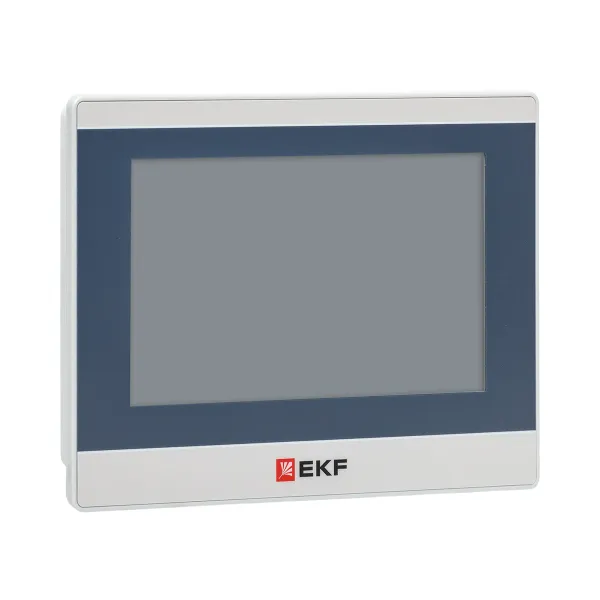

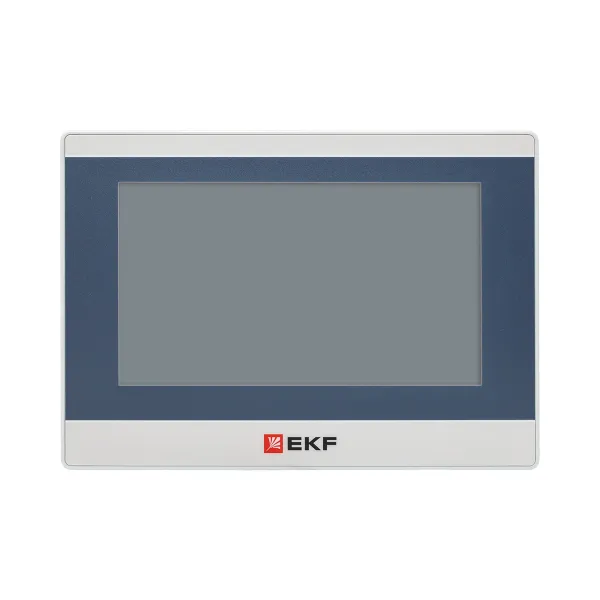

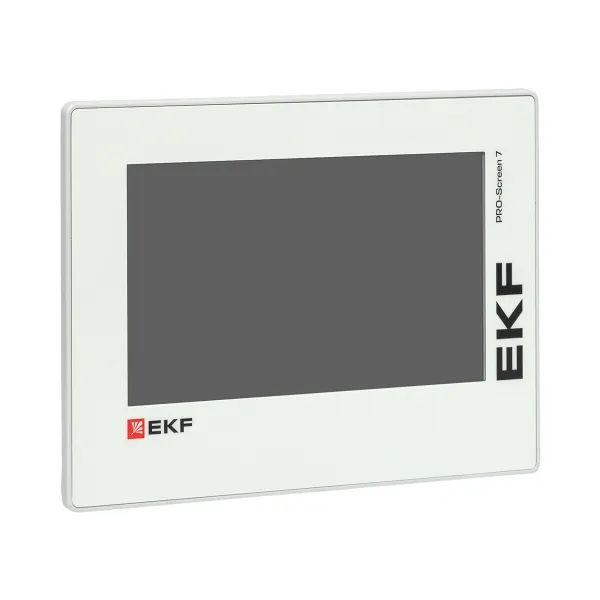

Панель оператора EKF PRO-Screen 7
/products/264193A1B0F90211BBF6DEC401FD170D.jpg)
/products/DBBF7C4BB4243C995E6AB57B08E9D746.jpg)
/products/B7514DAABF45899AA90E9ABB89AA24A5.jpg)
/products/FCE0A35131BEFB95725453C664122A3B.jpg)
/products/73494C53058A37A730AB966BDE93C98A.jpg)
/products/E17430769BBF96DA3B298CF752EE8B43.jpg)
/products/6CC9C14F73CFFAA7D85A7219F7261983.jpg)
/products/7CEC4D27B087556DCDE12C15427193EF.jpg)
/products/DA023BA55EB33BC1C34DC71CC006543D.jpg)
/products/3588DDE271B8A2079A0B6FDE16EB7407.jpg)
/products/BA820FE885CA0617003C59C8B2FCB07C.jpg)
/products/81F1BD2C302103D108627F4BE43C2A66.jpg)
/products/319B0D49B8FC9D0731630E9875BA8001.jpg)
/products/264193A1B0F90211BBF6DEC401FD170D.jpg)
/products/DBBF7C4BB4243C995E6AB57B08E9D746.jpg)
/products/B7514DAABF45899AA90E9ABB89AA24A5.jpg)
/products/FCE0A35131BEFB95725453C664122A3B.jpg)
/products/73494C53058A37A730AB966BDE93C98A.jpg)
/products/E17430769BBF96DA3B298CF752EE8B43.jpg)
/products/6CC9C14F73CFFAA7D85A7219F7261983.jpg)
/products/7CEC4D27B087556DCDE12C15427193EF.jpg)
/products/DA023BA55EB33BC1C34DC71CC006543D.jpg)
/products/3588DDE271B8A2079A0B6FDE16EB7407.jpg)
/products/BA820FE885CA0617003C59C8B2FCB07C.jpg)
/products/81F1BD2C302103D108627F4BE43C2A66.jpg)
/products/319B0D49B8FC9D0731630E9875BA8001.jpg)
Рекомендованная розничная цена 19 323 ₽ за шт
25 764 ₽ Базовая цена за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус | Регулярная |
| Диагональ экрана, дюйм | 7 |

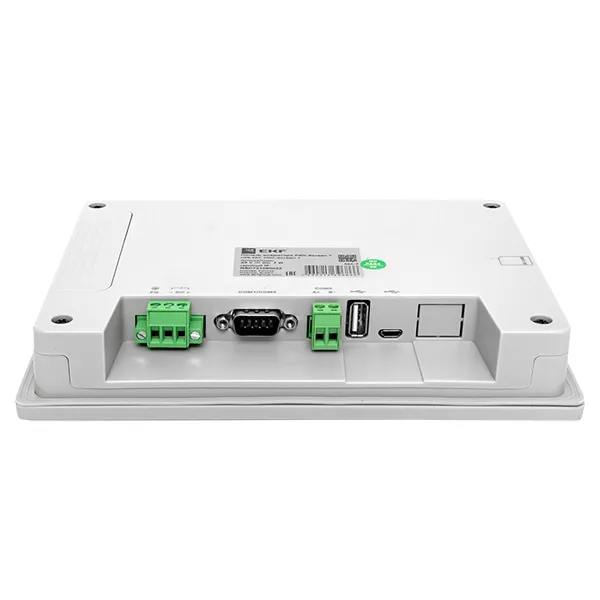

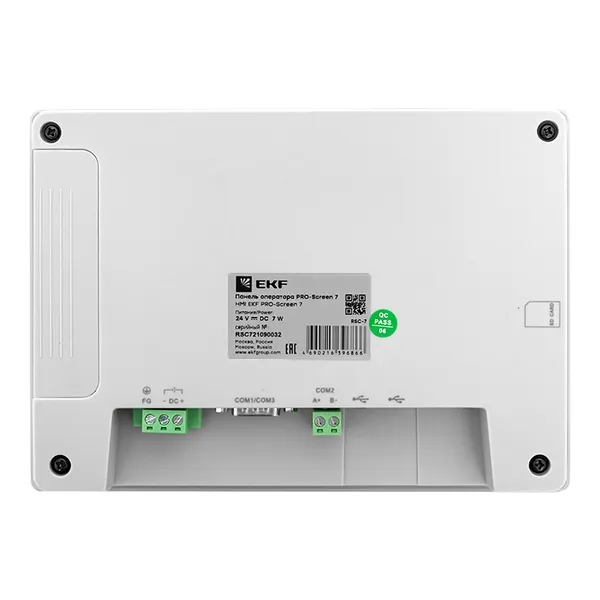

| Количество HW-интерфейсов RS-485 | 2 |
| Глубина установочная (встраив.), мм | 27 |
| Рабочая температура, °C | 0...50 |
| Тип питающего напряжения | DC (постоян.) |
| Количество HW-интерфейсов RS-232 | 1 |
| Количество HW-интерфейсов USB | 2 |
| Поддержка протокола TCP/IP | Нет |
| Поддержка протокола MODBUS | Да |
| С цветным дисплеем | Да |
| Количество цветов дисплея | 16 700 000 |
| Количество пикселей по вертикали | 600 |
| Количество функционал. кнопок, программируемых | 1 024 |
| Степень защиты (IP), передняя сторона | IP65 |
| Ширина передней части, мм | 204 |
| Высота передней части, мм | 145 |
| Напряжение питания постоян. тока (DC), В | 9...28 |
| Тип дисплея | Сенсорный дисплей (TFT) |
| Количество HW-интерфейсов RS-422 | 1 |
| Количество пикселей по горизонтали | 1 024 |
| Гарантийный срок хранения | 3 года |
| Есть штрихкод на каждой штуке товара | Да |
| Гарантийный срок эксплуатации | 3 года |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 10 |
| Единица хранения | Штука | Штука | Коробка |
| Штрих-код | 4690216396866 | 4690216396866 | 14690216396863 |
| Вес брутто, кг | 0.8030 | 0.8030 | 8.6620 |
| Объем, м³ | 0.00303000 | 0.00303000 | 0.04490000 |
| Длина, м | 0.1830 | 0.1830 | 0.4150 |
| Ширина, м | 0.2400 | 0.2400 | 0.3920 |
| Высота, м | 0.0690 | 0.0690 | 0.2760 |
Описание
Описание

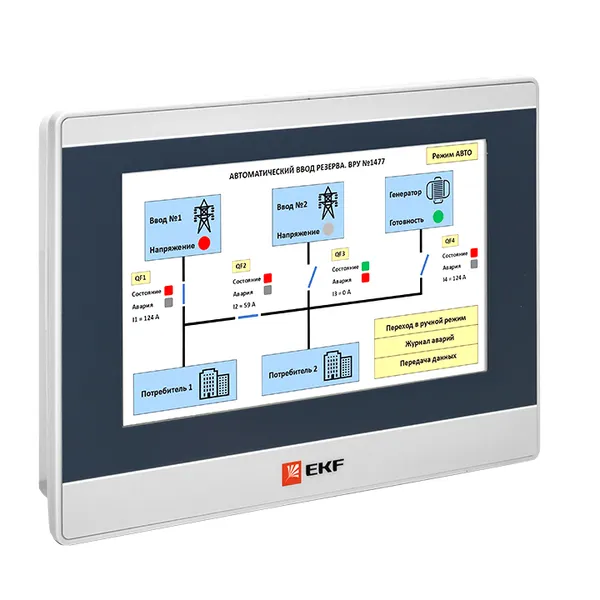

Панель оператора PRO-Screen – это устройство человеко-машинного интерфейса, предназначенное для создания систем мониторинга и управления технологическими процессами. Устройство настраивается и программируется с помощью программного обеспечения PRO-Screen master. Панели оператора PRO-Screen применяются в любых отраслях промышленности, основанных на работе программируемых логических контроллеров, автоматизированных системах управления и приборах промышленной автоматики. Могут работать совместно с устройствами любых производителей.
Промо-сайт продуктаДокументация и ПО
Документация и ПО
Сертификаты
Декларация о соответствии ЕАЭС N RU Д-CN.РА01.В.81819/21 (PDF, 457.8 КБ)
Паспорта
Паспорт «Панели оператора PRO-Screen» (PDF, 555.8 КБ)
Руководства
Руководство настройке VNC (удаленный доступ) для панелей оператора PRO-Screen (PDF, 664.5 КБ)
Руководство пользователя для панелей оператора PRO-Screen (PDF, 9.0 МБ)
Программное обеспечение
Среда программирования «PRO-Screen master» (ZIP, 1.2 ГБ)
3D-модели
3D-модели «PRO-Screen» (ZIP, 470.0 КБ)
Референсы
Референс-лист реализованных проектов по автоматизации (PDF, 38.4 МБ)
Файлы для скачивания
Примеры проектов для PRO-Screen (ZIP, 60.4 МБ)
Промо-материалы
Презентация «Сенсорные панели оператора PRO-Screen» (PDF, 1.3 МБ)
