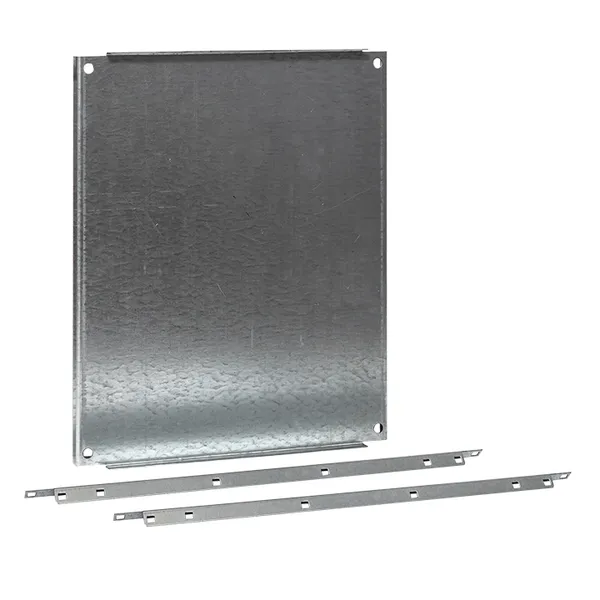

Монтажная панель для 65.50.22 "Гранит"
/products/6BB756CEDB973B0CA8CE280989EA01E3.jpg)
/products/E9FBEAD03FC57D86FB302C66A88B60A1.jpg)
/products/2A1E3B3399B663C98D1B16BA5D8F602B.jpg)
/products/98003859D32807B101A6C188585DE656.jpg)
/products/8ACE79B7AF7421709EEA6D258ADE5F8C.jpg)
/products/6BB756CEDB973B0CA8CE280989EA01E3.jpg)
/products/E9FBEAD03FC57D86FB302C66A88B60A1.jpg)
/products/2A1E3B3399B663C98D1B16BA5D8F602B.jpg)
/products/98003859D32807B101A6C188585DE656.jpg)
/products/8ACE79B7AF7421709EEA6D258ADE5F8C.jpg)
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус | Снята с производства |
| Высота, мм | 650 |
| Ширина, мм | 500 |
| Защитное покрытие поверхности | Оцинкованная |
| Гарантийный срок хранения, лет | 5 |
| Гарантийный срок эксплуатации, лет | 5 |
| Срок службы, лет | 10 лет |
| Материал | Сталь |
| Перфорированный (-ая) | Нет |
| Есть штрихкод на каждой штуке товара | Да |
| Вид монтажа | Навесной |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 1 |
| Единица хранения | Штука | Штука | Штука |
| Штрих-код | 4690216437354 | 4690216437354 | 4690216437354 |
| Вес брутто, кг | 5.5000 | 5.5000 | 5.5000 |
| Объем, м³ | 0.08361600 | 0.08361600 | 0.08361600 |
| Длина, м | 0.2400 | 0.2400 | 0.2400 |
| Ширина, м | 0.5200 | 0.5200 | 0.5200 |
| Высота, м | 0.6700 | 0.6700 | 0.6700 |
Описание
Описание
Корпуса серии «Гранит» позволяют собирать на их основе любой вид НКУ для использования в промышленных или неблагоприятных погодных условиях. Использование в промышленных или неблагоприятных погодных условиях. Изготавливаются со степенью защиты IP66 и имеют климатическое исполнение УХЛ1.
Применение
- Применяются в сферах производства и промышленности, а также в объектах гражданского и инфраструктурного строительства.
- Предназначены для:
- • сборщиков щитов управления;
- • автоматизации и пунктов распределения.
- Возможность использования на улице в том числе в качестве щита учета электроэнергии.
Комплектация
- 1. Корпус электрощита
- 2. Монтажная панель
- 3. Фланец для ввода кабеля (при выборе исполнения с фланцами)
- 4. Поводок заземления
- 5. Замки IP54 – трехгранный ключ
- 6. Накладки на замок IP65
- 7. Силиконовые заглушки отверстий в задней стенке корпуса
- 8. Монтажные комплекты для настенной установки и навесной установки
- 9. Наклейка «Молния», «Заземление»
- 10. Паспорт
Документация
Документация
Сертификаты
Отказное письмо (PDF, 1.8 МБ)
Паспорта
Информационное письмо (PDF, 107.3 КБ)
Мастер-каталоги
Мастер-каталог «ЩМПг «Гранит» IP66 EKF PROxima» (PDF, 335.9 КБ)
Прочее
Презентация (PDF, 1.9 МБ)
3D-модели
3D-модель "Монтажная панель для 65.50.22 "Гранит" EKF PROxima" (STEP, 479.1 КБ)
Промо-материалы
Презентация «ЩМПг «Гранит» IP66» (PDF, 1.4 МБ)
