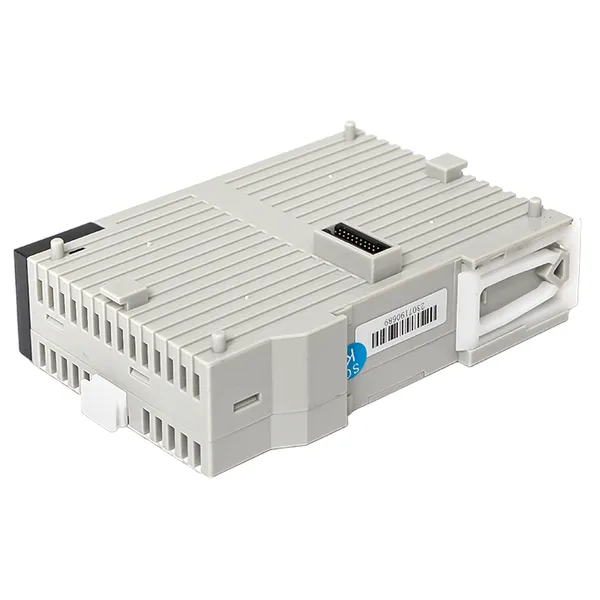

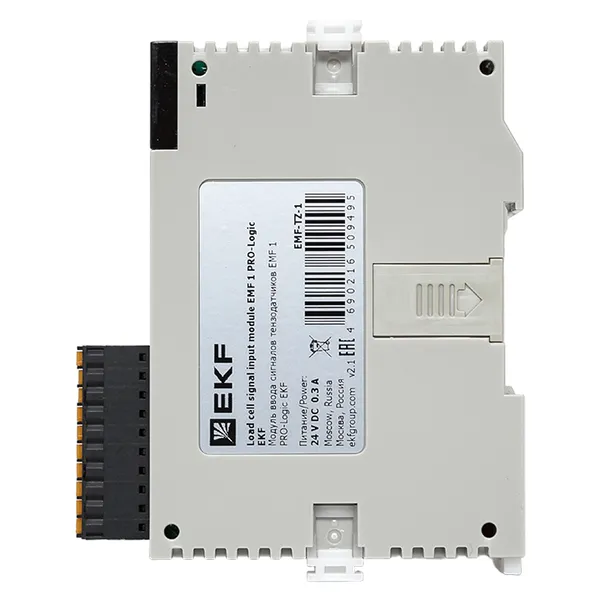

Модуль ввода сигналов тензодатчиков EMF 1 PRO-Logic EKF (без поверки)
/products/1D9668731BB8E38C5796438DD5ECD8E5.jpg)
/products/2D74473C6050AE7075F94DBCB5BCE490.jpg)
/products/26FFBD8B1F29315E36EF11E2A222A773.jpg)
/products/AD7AD1D10A8294C720FBBA3679334207.jpg)
/products/E717F7A06994FFC93BA7BB02C418316E.jpg)
/products/741EB93611F719A0E7BE436535EE32A0.jpg)
/products/BE4D2F81408B01298C61E64EE7D3CD47.jpg)
/products/F59F640FA39796320B1AA9F3F1F1A218.jpg)
/products/75C3F3F509290235689FE1610B8525F4.jpg)
/products/BACA3E7F52C1A1F64CFF39A8C1F0DF59.jpg)
/products/442144D1580E22235851126945F37F59.jpg)
/products/1D9668731BB8E38C5796438DD5ECD8E5.jpg)
/products/2D74473C6050AE7075F94DBCB5BCE490.jpg)
/products/26FFBD8B1F29315E36EF11E2A222A773.jpg)
/products/AD7AD1D10A8294C720FBBA3679334207.jpg)
/products/E717F7A06994FFC93BA7BB02C418316E.jpg)
/products/741EB93611F719A0E7BE436535EE32A0.jpg)
/products/BE4D2F81408B01298C61E64EE7D3CD47.jpg)
/products/F59F640FA39796320B1AA9F3F1F1A218.jpg)
/products/75C3F3F509290235689FE1610B8525F4.jpg)
/products/BACA3E7F52C1A1F64CFF39A8C1F0DF59.jpg)
/products/442144D1580E22235851126945F37F59.jpg)
Рекомендованная розничная цена 15 777 ₽ за шт
21 036 ₽ Базовая цена за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус | Регулярная |
| Количество аналог. входов | 1 |
| Количество аналог. выходов | 0 |
| Вход, термопара | Нет |
| Вход, резисторный термометр | Нет |
| Входящий сигнал, конфигурируемый | Нет |
| Напряжение питания постоян. тока (DC), В | 20,4...28,8 |
| Тип питающего напряжения | DC (постоян.) |
| Поддержка протокола MODBUS | Да |
| Вход, ток | Нет |
| Вход, напряжение | Нет |
| Конфигурируемые аналог. входы | Нет |
| Ширина, мм | 25 |
| Высота, мм | 95 |
| Глубина, мм | 79 |
| Подходит для функций безопасности | Нет |
| Поддержка протокола TCP/IP | Нет |
| Сертифицировано по IEC 61508 | Нет (без) |
| Гальваническая развязка | Да |
| Вес, кг | 0,2 |
| Макс. потребл. мощность, Вт | 4,8 |
| Рабочая температура, °C | 0...55 |
| Количество HW-интерфейсов Industrial Ethernet | 0 |
| Количество HW-интерфейсов RS-485 | 1 |
| Количество HW-интерфейсов USB | 0 |
| Степень защиты (IP), передняя сторона | IP20 |
| Тип подключения | Соединение с пружинным зажимом |
| Возможность монтажа на рейку | Да |
| Категория взрывобезопасности по газу | Нет (без) |
| Категория взрывобезопасности по пыли | Нет (без) |
| SIL согл. IEC 61508 | 2 |
| Дополнит. исполннение (EX ia) | Нет |
| Дополнит. исполнение (EX ib) | Нет |
| Категория согл. EN 954-1 | 2 |
| Монтаж на стену/непосредственная установка | Нет |
| Уровень исполнения согл. EN ISO 13849-1 | Уровень C |
| Поддержка протокола ОВЕН | Нет |
| Поддержка протокола DCON | Нет |
| Класс точности | 0,02 |
| Вход, резистор | Да |
| Разрядность аналог. входов, бит | 24 |
| Термопара типа В | Нет |
| Термопара типа J | Нет |
| Термопара типа K | Нет |
| Термопара типа L | Нет |
| Термопара типа N | Нет |
| Термопара типа R | Нет |
| Термопара типа S | Нет |
| Термопара типа T | Нет |
| Термометр сопротивления Cu50 | Нет |
| Термометр сопротивления 50M | Нет |
| Термометр сопротивления Pt50 | Нет |
| Термометр сопротивления 50П | Нет |
| Термометр сопротивления Cu100 | Нет |
| Термометр сопротивления 100М | Нет |
| Термометр сопротивления Pt100 | Нет |
| Термометр сопротивления 100П | Нет |
| Термометр сопротивления Ni100 | Нет |
| Термометр сопротивления 100H | Нет |
| Термометр сопротивления Cu500 | Нет |
| Термометр сопротивления 500М | Нет |
| Термометр сопротивления Pt500 | Нет |
| Термометр сопротивления 500П | Нет |
| Термометр сопротивления Ni500 | Нет |
| Термометр сопротивления 500H | Нет |
| Термометр сопротивления Cu1000 | Нет |
| Термометр сопротивления 1000М | Нет |
| Термометр сопротивления Pt1000 | Нет |
| Термометр сопротивления 1000П | Нет |
| Термометр сопротивления Ni1000 | Нет |
| Термометр сопротивления 1000H | Нет |
| Термометр сопротивления ТСМ гр.23 | Нет |
| Термопара типа ТВР (А-1) | Нет |
| Термопара типа ТВР (А-2) | Нет |
| Термопара типа ТВР (А-3) | Нет |
| Аналоговый вход 0-5 мА | Нет |
| Аналоговый вход 0-20 мА | Нет |
| Аналоговый вход 4-20 мА | Нет |
| Аналоговый вход 0-1 В | Нет |
| Аналоговый вход 0-10 В | Нет |
| Аналоговый вход ±1 В | Нет |
| Аналоговый вход ±50 мВ | Нет |
| Аналоговый вход 0-2 кОм | Нет |
| Аналоговый вход 0-4 кОм | Нет |
| Аналоговый вход 0-5 кОм | Нет |
| Аналоговый вход термоэлектрический преобразователь tP.tL | Нет |
| Аналоговый вход активное сопротивление 25-900 Ом | Нет |
| Аналоговый вход активное сопротивление 25-2000 Ом | Да |
| Аналоговый вход активное сопротивление 25-5000 Ом | Нет |
| Количество аналоговых выходов 0-10 В | 0 |
| Количество аналоговых выходов 0(4)-20 мА | 0 |
| Время опроса входного канала, мс | 140 |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 54 |
| Единица хранения | Штука | Штука | Коробка |
| Штрих-код | 4690216509495 | 4690216509495 | 14690216509492 |
| Вес брутто, кг | 0.2000 | 0.2000 | 8.7000 |
| Объем, м³ | 0.00081608 | 0.00081608 | 0.05962500 |
| Длина, м | 0.0650 | 0.0650 | 0.5300 |
| Ширина, м | 0.0930 | 0.0930 | 0.3000 |
| Высота, м | 0.1350 | 0.1350 | 0.3750 |
Описание
Применение
- С помощью ПЛК реализуется автоматизация любых технологических систем и процессов:
- - Системы вентиляции, отопления, водоснабжения и водоподготовки
- - Автоматический ввод резерва
- - Конвейеры, фасовочные и упаковочные аппараты
- - Автоматические системы дозирования веществ
- - Станки, печи, котлы
- - Системы автоматического управления освещением, дверьми, воротами и другими объектами
Документация и ПО
Документация и ПО
Сертификаты
Декларация о соответствии ЕАЭС N RU Д-CN.РА05.В.20840/22 (PDF, 458.1 КБ)
Сертификат об утверждении типа средств измерений 94919-25 (ZIP, 4.7 МБ)
Паспорта
Паспорт «Температурные модули расширения PRO-Logic» (PDF, 404.2 КБ)
Паспорт «Интерфейсные модули расширения PRO-Logic» (PDF, 355.9 КБ)
Паспорт «Дискретные и аналоговые модули расширения PRO-Logic» (PDF, 985.2 КБ)
Паспорт «Тензометрические модули расширения PRO-Logic» (PDF, 383.0 КБ)
Мастер-каталоги
Мастер-каталог, раздел «Программируемые логические контроллеры PRO-Logic EKF» (PDF, 753.7 КБ)
Руководства
Сетевая настройка ПК для подключения к PRO-Relay или PRO-Logic по Ethernet (PDF, 195.0 КБ)
Краткое руководство по программированию контроллеров PRO-Logic (PDF, 2.6 МБ)
Презентации
Презентация «Устройства PRO-Logic» (PDF, 3.1 МБ)
Программное обеспечение
Среда программирования «PRO-Logic master» (ZIP, 20.0 МБ)
3D-модели
3D-модели «PRO-Logic» (ZIP, 1.2 МБ)
Чертежи
Внешние виды устройств PRO-Logic (DWG, 290.6 КБ)
Референсы
Референс-лист реализованных проектов по автоматизации (PDF, 38.4 МБ)
Файлы для скачивания
Примеры программ управления для PRO-Logic (ZIP, 40.3 КБ)
Таблица регистров Modbus для контроллеров PRO-Logic (XLSX, 791.1 КБ)
