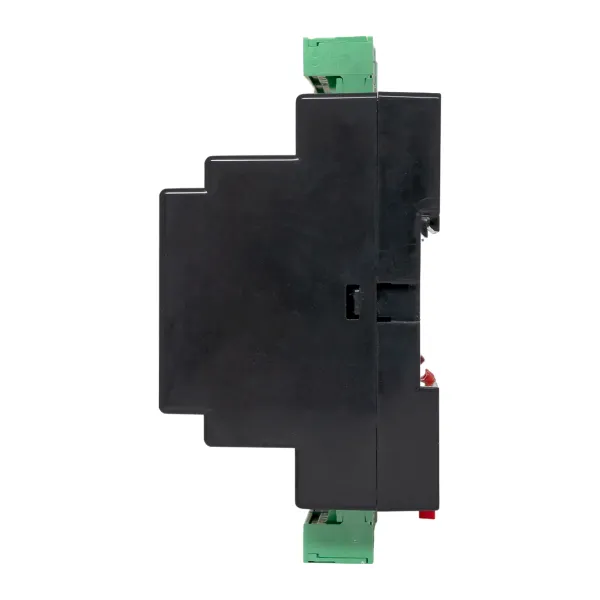

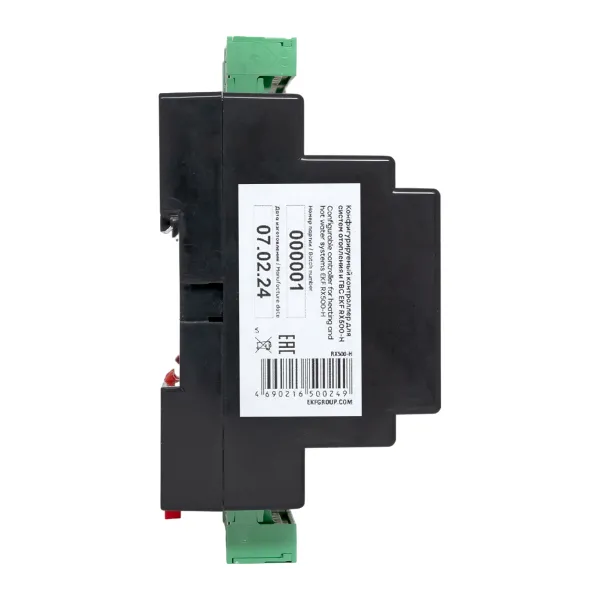

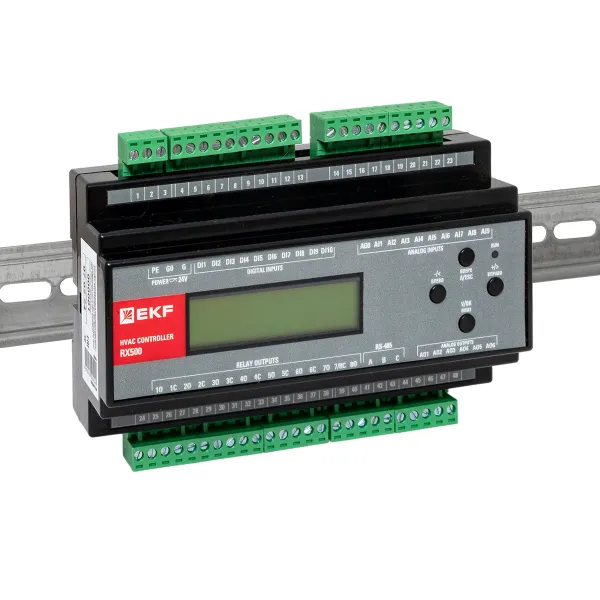

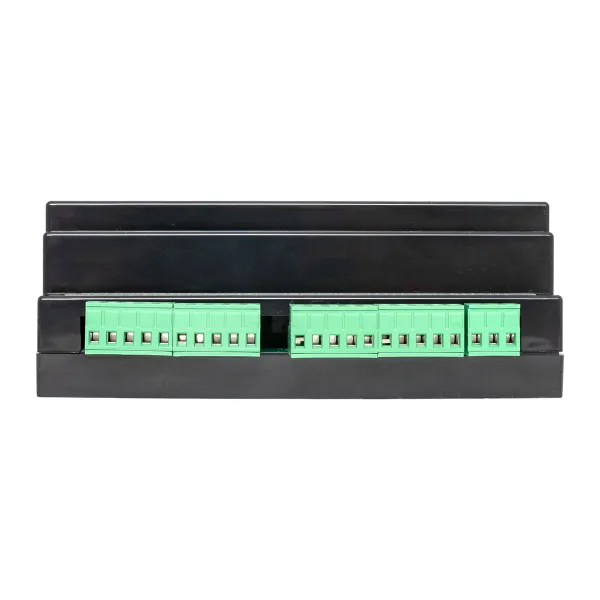

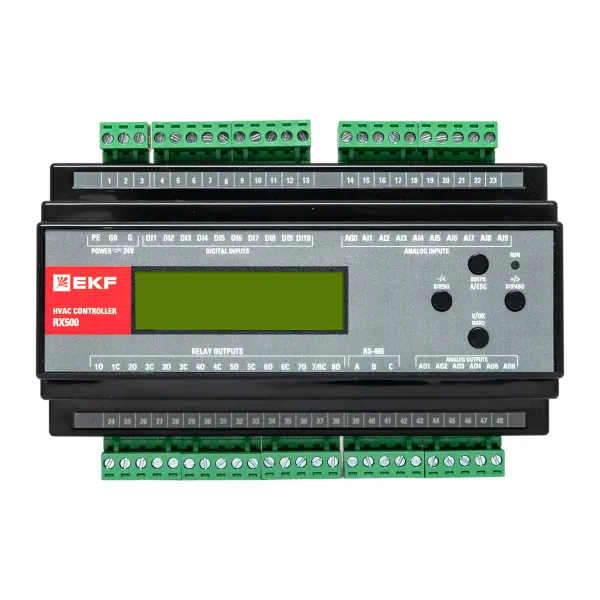

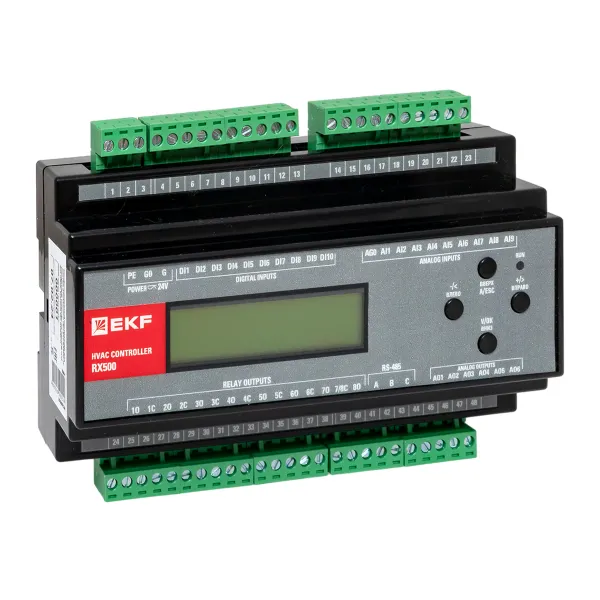

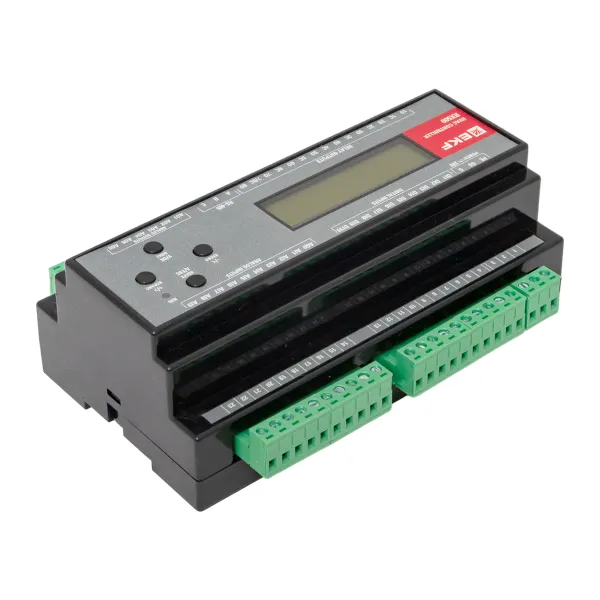

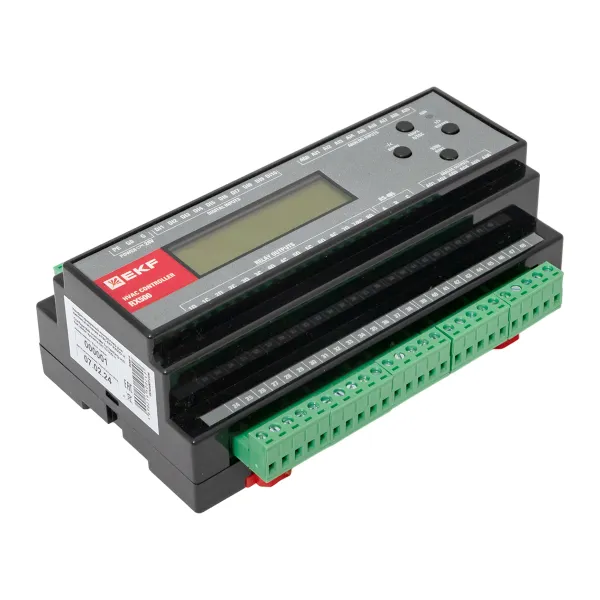

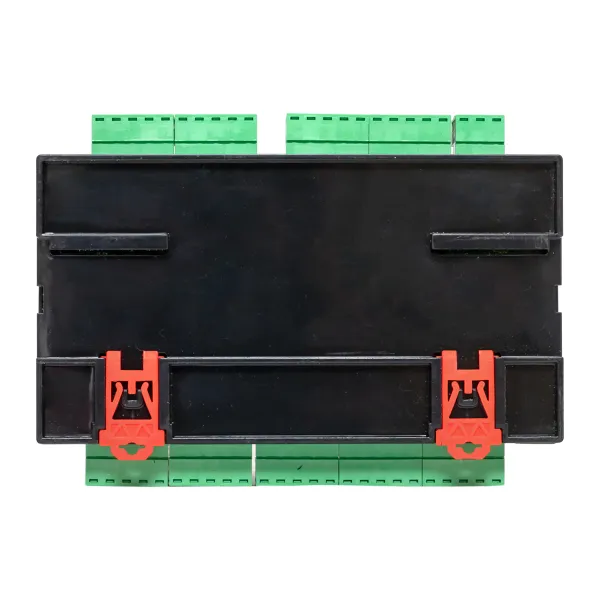

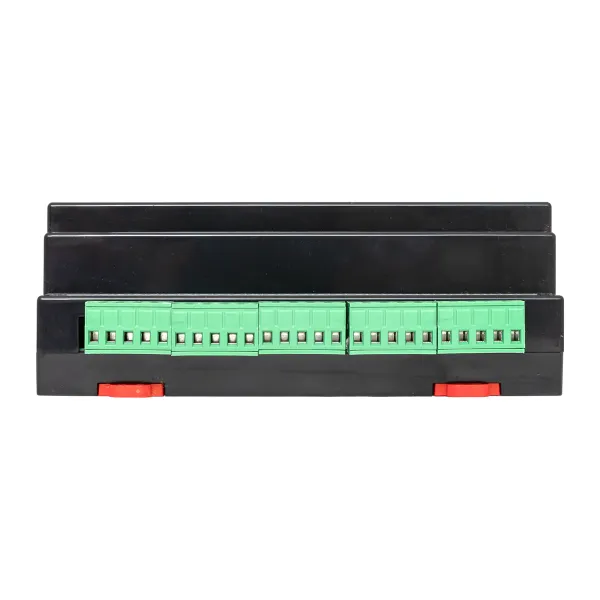

Конфигурируемый контроллер для систем отопления и ГВС EKF RX500-H
/products/930D5EB80BE734B482FEE6EA22A5B930.jpg)
/products/19C2D271BFA9F22689B125EE2AF6C5E7.jpg)
/products/F009B8165E69ED7F99AE53B96253965A.jpg)
/products/3B3CFE5814D33E013D532BE13769BE17.jpg)
/products/6D4423500A473382B9A8F645EFEDE600.jpg)
/products/9DE07BB009FCD1DD49E262EBC84769FC.jpg)
/products/D80AD5DBC041D667E18808DDC8B87512.jpg)
/products/0E47A20563B3BFA52FAD1F0F9F2EB8E2.jpg)
/products/9440524C215A3BA1304101B3CF4D8EFA.jpg)
/products/BC61CC10C42FD15821F08C24C81C3AE5.jpg)
/products/5EEACAA65AABBBAAE770DCC7F3579FE5.jpg)
/products/A123CB5FD21717EF6464E98798167953.jpg)
/products/5A0AF5DFDB4A283618BFB8920658A120.jpg)
/products/930D5EB80BE734B482FEE6EA22A5B930.jpg)
/products/19C2D271BFA9F22689B125EE2AF6C5E7.jpg)
/products/F009B8165E69ED7F99AE53B96253965A.jpg)
/products/3B3CFE5814D33E013D532BE13769BE17.jpg)
/products/6D4423500A473382B9A8F645EFEDE600.jpg)
/products/9DE07BB009FCD1DD49E262EBC84769FC.jpg)
/products/D80AD5DBC041D667E18808DDC8B87512.jpg)
/products/0E47A20563B3BFA52FAD1F0F9F2EB8E2.jpg)
/products/9440524C215A3BA1304101B3CF4D8EFA.jpg)
/products/BC61CC10C42FD15821F08C24C81C3AE5.jpg)
/products/5EEACAA65AABBBAAE770DCC7F3579FE5.jpg)
/products/A123CB5FD21717EF6464E98798167953.jpg)
/products/5A0AF5DFDB4A283618BFB8920658A120.jpg)
Рекомендованная розничная цена 25 879 ₽ за шт
34 505 ₽ Базовая цена за шт
465 822 ₽ Цена за упаковку
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус | Заказная |
| С дисплеем | Да |
| Количество цифров. входов | 8 |
| Количество цифров. выходов | 7 |
| Количество аналог. входов | 9 |
| Количество аналог. выходов | 6 |
| Количество HW-интерфейсов RS-485 | 1 |
| Напряжение питания постоян. тока (DC), В | 20,4...26,4 |
| Ширина, мм | 160 |
| Высота, мм | 122 |
| Глубина, мм | 61 |
| Вес, кг | 0,7 |
| Макс. потребл. мощность, Вт | 5 |
| Рабочая температура, °C | 0...+40 |
| Термопара типа В | Нет |
| Термопара типа J | Нет |
| Термопара типа K | Нет |
| Термопара типа L | Нет |
| Термопара типа N | Нет |
| Термопара типа R | Нет |
| Термопара типа S | Нет |
| Термопара типа T | Нет |
| Напряжение питания 50 Гц перемен. тока (AC), В | 20,4...26,4 |
| Часы реального времени (RTC) | Да |
| Выходное напряжение встроенного источника питания, В | 24 |
| AC напряжение на цифровом входе, В | 0...24 |
| DC напряжение на цифровом входе, В | 0...24 |
| Цифровой вход "СК" | Нет |
| Цифровой вход "NPN" | Да |
| Цифровой вход "PNP" | Да |
| Цифровой вход "24В" | Да |
| Цифровой вход "220В" | Нет |
| Цифровой вход кондуктометрический | Нет |
| AC напряжение на цифровом выходе "Реле", В | 0...230 |
| DC напряжение на цифровом выходе "Реле", В | 0...30 |
| Ток на цифровом выходе "Реле", А | 0...5 |
| DC напряжение на цифровом выходе "Управление внешним твердотельным реле", В | 0...24 |
| Ток на цифровом выходе "Управление внешним твердотельным реле", А | 0...0,025 |
| Количество цифровых выходов "Реле" | 7 |
| Количество цифровых выходов "Транзистор" | 4 |
| Количество цифровых выходов "Симистор" | 0 |
| Количество цифровых выходов "Управление внешним твердотельным реле" | 4 |
| Цифровой выход "Реле" | Нет |
| Цифровой выход "Транзистор" | Да |
| Цифровой выход "Симистор" | Нет |
| Цифровой выход "Управление внешним твердотельным реле" | Да |
| Термометр сопротивления Cu50 | Нет |
| Термометр сопротивления 50M | Нет |
| Термометр сопротивления Pt50 | Нет |
| Термометр сопротивления 50П | Нет |
| Термометр сопротивления Cu100 | Нет |
| Термометр сопротивления 100М | Нет |
| Термометр сопротивления Pt100 | Нет |
| Термометр сопротивления 100П | Нет |
| Термометр сопротивления Ni100 | Нет |
| Термометр сопротивления 100H | Нет |
| Термометр сопротивления Cu500 | Нет |
| Термометр сопротивления 500М | Нет |
| Термометр сопротивления Pt500 | Нет |
| Термометр сопротивления 500П | Нет |
| Термометр сопротивления Ni500 | Нет |
| Термометр сопротивления 500H | Нет |
| Термометр сопротивления Cu1000 | Нет |
| Термометр сопротивления 1000М | Нет |
| Термометр сопротивления Pt1000 | Да |
| Термометр сопротивления 1000П | Нет |
| Термометр сопротивления Ni1000 | Нет |
| Термометр сопротивления 1000H | Нет |
| Термометр сопротивления ТСМ гр.23 | Нет |
| Термопара типа ТВР (А-1) | Нет |
| Термопара типа ТВР (А-2) | Нет |
| Термопара типа ТВР (А-3) | Нет |
| Аналоговый вход 0-5 мА | Нет |
| Аналоговый вход 0-20 мА | Нет |
| Аналоговый вход 4-20 мА | Нет |
| Аналоговый вход 0-1 В | Нет |
| Аналоговый вход 0-10 В | Да |
| Аналоговый вход ±1 В | Нет |
| Аналоговый вход ±50 мВ | Нет |
| Аналоговый вход 0-2 кОм | Нет |
| Аналоговый вход 0-4 кОм | Нет |
| Аналоговый вход 0-5 кОм | Нет |
| Аналоговый вход термоэлектрический преобразователь tP.tL | Нет |
| Аналоговый вход активное сопротивление 25-900 Ом | Нет |
| Аналоговый вход активное сопротивление 25-2000 Ом | Нет |
| Аналоговый вход активное сопротивление 25-5000 Ом | Нет |
| Напряжение питания аналогового выхода 0-10 В, В | 0...24 |
| Количество аналоговых выходов 0-10 В | 6 |
| Количество аналоговых выходов 0(4)-20 мА | 0 |
| Аналоговый выход 0-10 В | Да |
| Аналоговый выход 0(4)-20 мА | Нет |
| С резистором с положительным температурным коэффициентом | Нет |
| Класс температурного контроля | VIII |
| Потребление энергии в режиме ожидания, Вт | 5 |
| Напряжение питания, В | 24 |
| С таймером | Да |
| Возможность соединения в цепь | Да |
| Класс точности | 0,5 |
| Степень защиты (IP) | IP20 |
| С возможностью подключения ПК (персонального компьютера) | Да |
| Тип дисплея | ЖК дисплей без задней подсветки |
| Коммуникационная шина | RS-485 |
| Протокол связи | Modbus |
| Количество котлов/бойлеров | 0 |
| Монтаж на DIN-рейку | Да |
| Независимо действующий | Да |
| Управление котлом/бойлером | Нет |
| Групповое управление | Да |
| Количество групп смесителей | 2 |
| Количество насосных групп | 2 |
| Контроль системы обработки воздуха | Нет |
| Количество отопительных групп | 1 |
| Контроль водопроводной воды | Да |
| Управление сплит-блоком | Нет |
| Регулирование воздушной завесы | Нет |
| Управление плавательным бассейном | Нет |
| Управление тепловым насосом | Да |
| Настенный монтаж | Нет |
| With time switch (*) | Да |
| Воздухонагреватель | Нет |
| Воздухоохладитель | Нет |
| Увлажнитель воздуха | Нет |
| Подогреватель воздуха | Нет |
| Управление теплообменным клапаном котла/бойлера | Да |
| Управление вытяжным вентилятором | Нет (без) |
| Управление вытяжным вентилятором | Нет |
| Количество контуров теплого пола | 0 |
| Количество вытяжных вентиляторов | 0 |
| С внешним датчиком | Да |
| С датчиком подачи | Да |
| Программируемые часы | Сутки/неделя |
| С датчиком комнатной температуры | Да |
| Степень защиты (значение IP) | 20 |
| Поддержка протокола ОВЕН | Нет |
| С резистором с отрицательным температурным коэффициентом | Нет |
| Аналоговый вход 0-300 кОм | Нет |

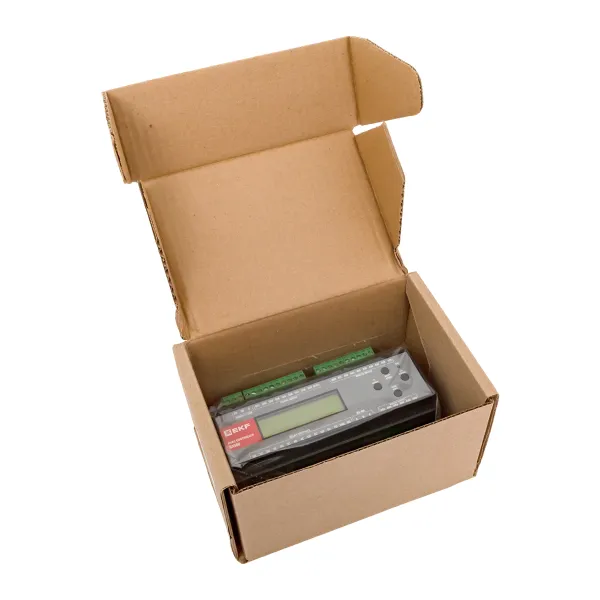

Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 18 |
| Единица хранения | Штука | Штука | Коробка |
| Штрих-код | 4690216500249 | 4690216500249 | 14690216500246 |
| Вес брутто, кг | 0.6000 | 0.6000 | 11.5000 |
| Объем, м³ | 0.00272064 | 0.00272064 | 0.06400000 |
| Длина, м | 0.1090 | 0.1090 | 0.4000 |
| Ширина, м | 0.1300 | 0.1300 | 0.4000 |
| Высота, м | 0.1920 | 0.1920 | 0.4000 |
Описание
Документация и ПО
Документация и ПО
Сертификаты
Декларация о соответствии ЕАЭС N RU Д-RU.РА06.В.84701/23 (PDF, 146.7 КБ)
Паспорта
Паспорт «Конфигурируемый контроллер для систем отопления и ГВС RX500-H» (PDF, 641.9 КБ)
Руководства
Руководство по настройке и эксплуатации контроллеров RX500-H (PDF, 3.5 МБ)
Презентации
Презентация «Контроллеры RX500» (PDF, 4.2 МБ)
Программное обеспечение
Программа-конфигуратор для настройки контроллеров RX500 (ConfigRX500) (ZIP, 1.6 МБ)
3D-модели
3D-модели «Контроллеры RX500» (ZIP, 1008.6 КБ)
Чертежи
Схема подключения контроллера RX500-H (ZIP, 513.9 КБ)
Референсы
Референс-лист реализованных проектов по автоматизации (PDF, 38.4 МБ)
