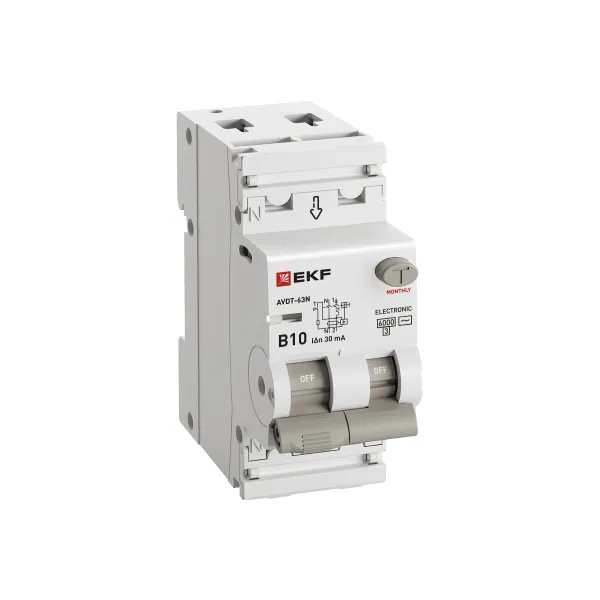

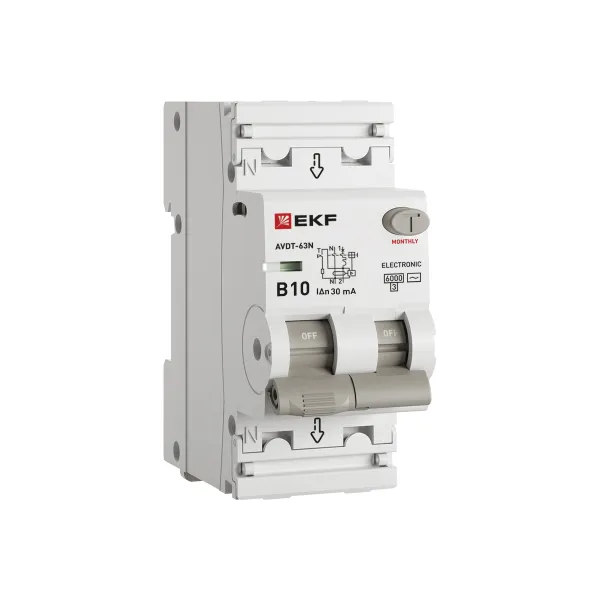

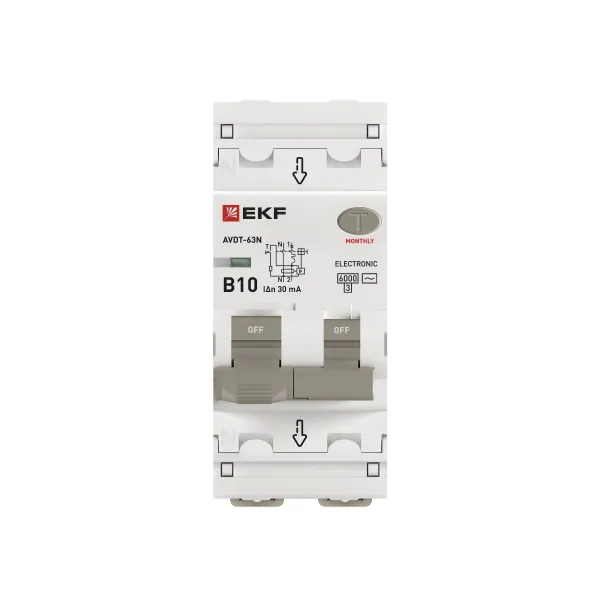

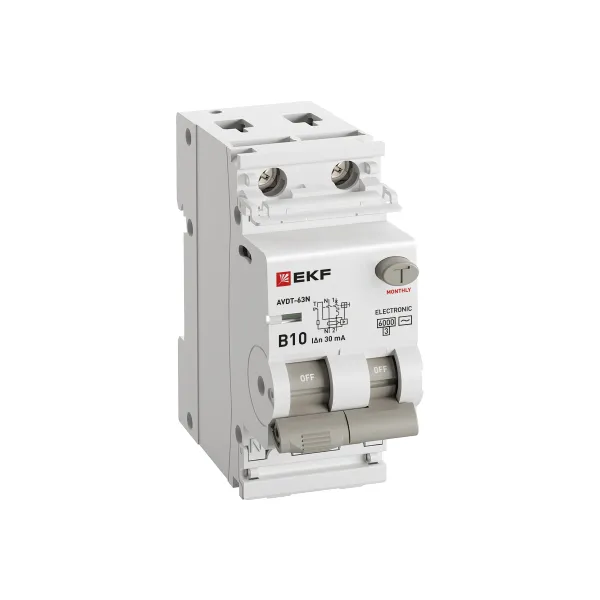

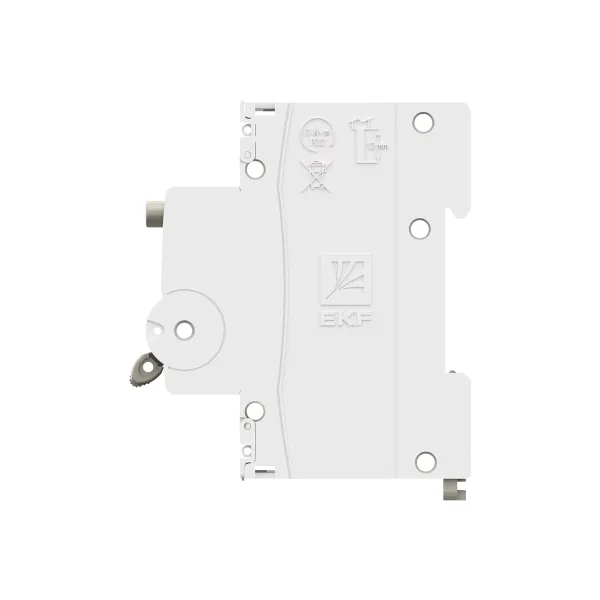

Автоматический выключатель дифференциального тока АВДТ-63N 1P+N 10А 30мА характеристика B тип AC электронный 6кА PROXIMA EKF

Артикул скопирован

Рекомендованная розничная цена 1 849 ₽ за шт

Базовая цена 2 465 ₽ за шт

Нет в наличии на складах EKF

Нужна помощь в выборе?

Наши менеджеры смогут оперативно помочь
вам по телефону 8 800 777-65-27, электронной почте 911.help@ekf.su или заполните форму

Техническая спецификация


Статус	Регулярная
Серия	PROxima
Защита от ложного срабатывания	Нет
Номинальное импульсное выдерживаемое напряжение Uimp, кВ	6
Номин. отключающая способность при коротком замыкании Icn по EN 61009-1, кА	6
Характеристика отключения	Прочее
Тип напряжения	AC (перемен.)
Глубина установочная (встраив.), мм	72
Номин. ток, А	10
Номин. напряжение, В	230
Характеристика срабатывания (кривая тока)	B
Номин. напряжение изоляции Ui, В	500
Номин. ток утечки, А	0,03
Тип тока утечки	AC (перемен.)
Устойчивость к импульсному току, кА	6
Класс токоограничения	3
Категория перенапряжения	3
Степень загрязнения	3
Модульная ширина (общ. кол-во модульных расстояний)	2
Частота	50/60 Гц
Степень защиты (IP)	IP20
Количество защищенных полюсов	1
Отключение незащищ. нейтрали (N) совместно с защищ. полюсом	Да
Подходит для скрытого монтажа (заподлицо)	Да
Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм²	0...25
Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм²	0...16
С блокировкой	Нет
Рабочая температура окружающей среды, °C	-25...50
Общ. количество полюсов	2
Серия продукции	АВДТ-63N
Гарантийный срок хранения	7 лет
Гарантийный срок эксплуатации	7 лет
Срок службы, лет	20
Механическая износостойкость, кол-во циклов	20 000
Коммутационная износостойкость, кол-во циклов	10 000
Тип модуля дифференциальной защиты	Электронный

Логистические параметры

	Индивидуальная	Групповая	Транспортная
Количество в упаковке	1	1	32
Единица хранения	Штука	Штука	Коробка
Штрих-код	4690216584331	4690216584331	14690216585946
Вес брутто, кг	0.3000	0.3000	8.5120
Объем, м³	0.00020800	0.00020800	0.01265400
Длина, м	0.0730	0.0730	0.1900
Ширина, м	0.0350	0.0350	0.1800
Высота, м	0.0815	0.0815	0.3700

Описание

Автоматический выключатель дифференциального тока АВДТ-63N PROXIMA EKF – это аппарат, сочетающий функции автоматического выключателя с электромеханическим или электронным УЗО. При обнаружении автоматическим выключателем в защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети. Особая конструкция рычага обеспечивает информативность устройства, указывая на причину срабатывания (опущена только часть рычага – короткое замыкание или перегрузка, опущены обе части рычага – ток утечки). Особенностью данной серии АВДТ является усовершенствованная конструкция. Данные выключатели имеют пластиковые крышки, закрывающие доступ к винтовым зажимам и служащие для опломбирования винтовых клемм, что исключает несанкционированный доступ к проводникам. Автоматические выключатели дифференциального тока АВДТ-63N PROXIMA EKF соответствуют ГОСТ IEC 61009-1. Возможна коммутация алюминиевым и медным проводником.
