Рекомендованная розничная цена 2 244 ₽ за шт
Базовая цена 2 992 ₽ за шт
67 320 ₽ Цена за упаковку
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
| Статус | Выводимая из ассортимента |
| Серия | PROxima |
| Серия продукции | АД-2/4 6кА |
| Общ. количество полюсов | 2 |
| Тип напряжения | AC (перемен.) |
| Количество защищенных полюсов | 2 |
| Отключение незащищ. нейтрали (N) совместно с защищ. полюсом | Да |
| Номин. напряжение, В | 230 |
| Номин. ток, А | 50 |
| Частота | 50/60 Гц |
| Характеристика срабатывания (кривая тока) | C |
| Тип тока утечки | AC (перемен.) |
| Тип модуля дифференциальной защиты | Электронный |
| Модульная ширина (общ. кол-во модульных расстояний) | 3 |
| Номин. ток утечки, А | 0,3 |
| Номин. отключающая способность при коротком замыкании Icn по EN 61009-1, кА | 6 |
| Характеристика отключения | Селективная |
| Устойчивость к импульсному току, кА | 6 |
| Степень защиты (IP) | IP20 |
| Гарантийный срок эксплуатации | 7 лет |
| Гарантийный срок хранения | 7 лет |
| Класс токоограничения | 3 |
| Категория перенапряжения | 3 |
| Степень загрязнения | 3 |
| Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм² | 0...25 |
| Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм² | 0...16 |
| С блокировкой | Нет |
| Глубина установочная (встраив.), мм | 74 |
| Номин. напряжение изоляции Ui, В | 500 |
| Рабочая температура окружающей среды, °C | -25...50 |
| Номинальное импульсное выдерживаемое напряжение Uimp, кВ | 6 |
| Механическая износостойкость, кол-во циклов | 10000 |
| Коммутационная износостойкость, кол-во циклов | 4000 |
| Срок службы, лет | 20 |
| Защита от ложного срабатывания | Нет |
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 30 |
| Единица хранения | Штука | Штука | Коробка |
| Штрих-код | 4690216451589 | 4690216451589 | 24690216451583 |
| Вес брутто, кг | 0.3500 | 0.3500 | 10.5000 |
| Объем, м³ | 0.00042598 | 0.00042598 | 0.01991063 |
| Длина, м | 0.0590 | 0.0590 | 0.2050 |
| Ширина, м | 0.0950 | 0.0950 | 0.5250 |
| Высота, м | 0.0760 | 0.0760 | 0.1850 |
Описание

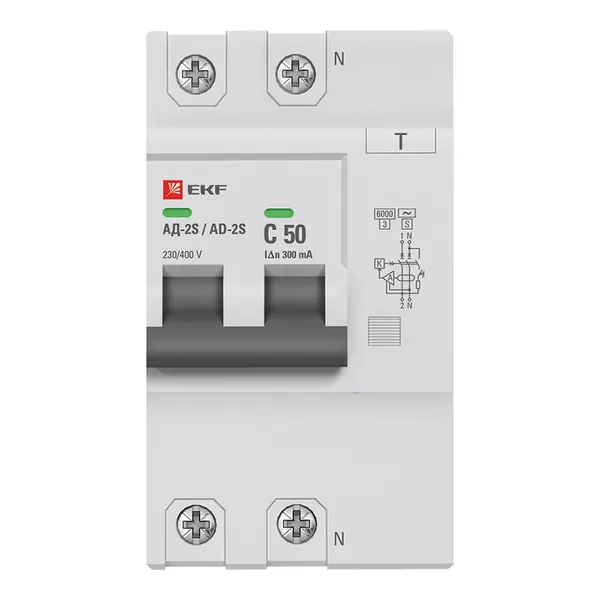

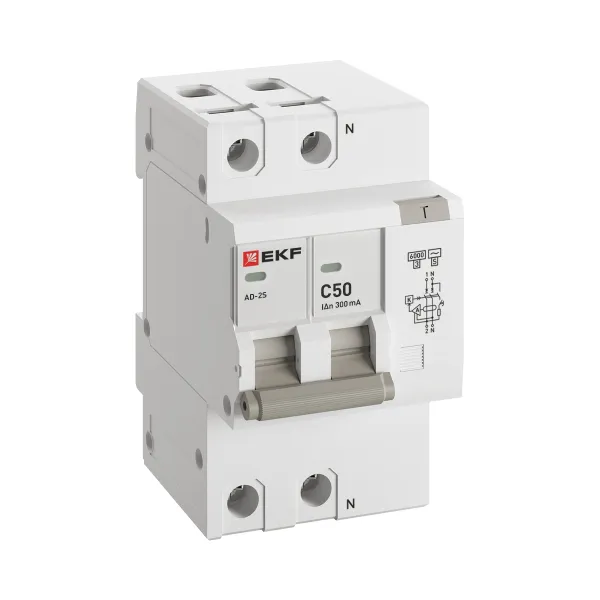

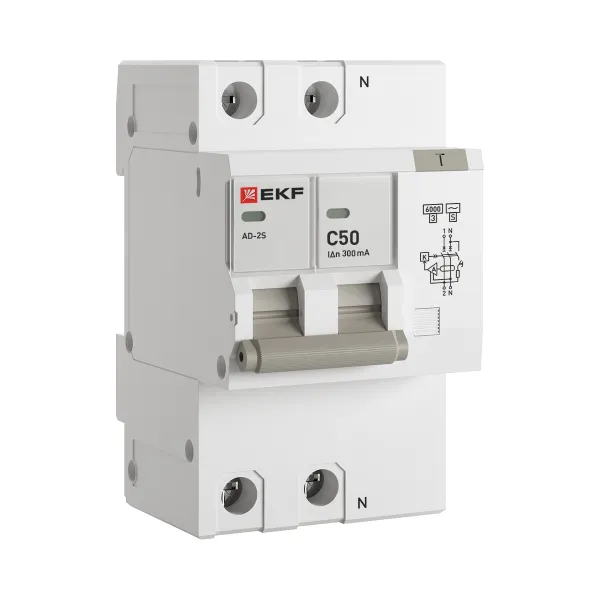

Выключатель автоматический дифференциальный (дифавтомат) АД-2 применяется в электрических цепях переменного тока номинального напряжения 230В и частотой 50 Гц. Предназначен для защиты людей от поражения электрическим током при случайном прикосновении к открытым проводящим частям электроустановки. Защищает электроустановки (ЭО) при повреждении изоляции проводников и неисправностях ЭО, предотвращает возгорания и пожары, возникающие вследствие протекания токов утечки и развивающихся из них коротких замыканий, замыканий на корпус и замыканий на землю. Обеспечивает автоматическое отключение участка электрической сети при перегрузках и токах короткого замыкания.
Промо-сайт продуктаДокументация
Декларация о соответствии ТР 037/2016 ЕАЭС N RU Д-CN.РА01.В.87679/25 (PDF, 359.7 КБ)
Сертификат соответствия ТР/ТС 004/2011_020/2011 ЕАЭС RU C-CN.HB29.B.00780/20 (PDF, 13.9 МБ)
Паспорт «Дифференциальный автоматический выключатель АД-2, АД-4 PROXIMA EKF» (PDF, 575.7 КБ)
Мастер-каталог, раздел «Дифференциальные автоматические выключатели АД-2, АД-4, АД-2S, АД-4S 4,5 kA и 6 kA PROXIMA EKF» (PDF, 528.7 КБ)
