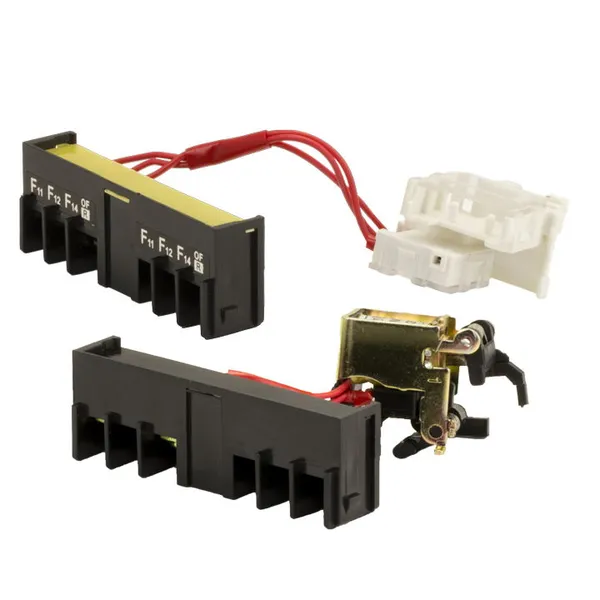

Аварийный + доп. контакт к ВА-99Ме 250 EKF PROxima
/products/258CEEBE9454D8F99F65B05B7A0C2F35.jpg)
/products/258CEEBE9454D8F99F65B05B7A0C2F35.jpg)
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус |
Снята с производства
|
| Тип изделия | Совмещенный контакт |
| Подходит для силового выключателя | Да |
| Серия | PROxima |
| Тип подключения | Втычное соединение |
| Способ монтажа | Частично (наполовину) интегрируемый |
| Количество переключающих (перекидных) контактов | 2 |
| Количество нормально разомкнутых (НО) контактов | 0 |
| Количество нормально замкнутых (НЗ) контактов | 0 |
| Цоколь (патрон) лампы | Прочее |
| Подходит для защитного выключателя двигателя | Да |
| Количество сигнальных контактов | 1 |
| Модель/исполнение | Частично (наполовину) интегрируемый |
| Номин. раб. ток Ie при AC-15, 230 В, А | 0,6 |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 20 |
| Единица хранения | Штука | Штука | Коробка |
| Штрих-код | 4690216291956 | 4690216291956 | 14690216291953 |
| Вес брутто, кг | 0.0430 | 0.0430 | 0.8500 |
| Объем, м³ | 0.00038400 | 0.00038400 | 0.00196000 |
| Длина, м | 0.0800 | 0.0800 | 0.0800 |
| Ширина, м | 0.0400 | 0.0400 | 0.1400 |
| Высота, м | 0.1200 | 0.1200 | 0.1750 |
Описание
Описание
Выключатели ВА-99М EKF PROxima с термомагнитным расцепителем могут комплектоваться дополнительными устройствами: независимыми расцепителями, расцепителями минимального напряжения, дополнительными и аварийными контактами, ручным поворотным приводом и электроприводом и др. Дополнительные аксессуары в комплект поставки автоматических выключателей ВА-99 EKF PROxima не входят. Пользователь самостоятельно приобретает данное оборудование и комплектует выключатель ВА-99 EKF PROxima в соответствии с особенностями защищаемого объекта. Отвернув винты крепления фальш-панели, устанавливают в гнезда в корпусе выключателя необходимые расцепители и дополнительные контакты. Проводники от них аккуратно укладывают в боковые пазы корпуса, предварительно выдвинув вверх фальш-накладки. Сборку производят в обратном порядке.
Документация
Документация
Сертификаты
Сертификат соответствия ЕАЭС RU C-CN.НВ29.В.01118/20 (PDF, 4.4 МБ)
Паспорта
Паспорт «Дополнительный + аварийный контакт ВА-99М EKF» (PDF, 162.1 КБ)
Мастер-каталоги
Мастер-каталог, раздел «Дополнительные устройства для ВА-99M EKF» (PDF, 1.0 МБ)
Презентации
Презентация «Установка аксессуаров в автоматические выключатели в литом корпусе» (PDF, 1.3 МБ)
3D-модели
3D-модель "Моторный привод ВА-99М 250А 230В АС" (STEP, 471.6 КБ)
3D-модели "Механическая взаимная блокировка ВА-99М" (7Z, 214.1 КБ)
3D-модели "Ручной поворотный привод" (7Z, 710.5 КБ)
