Современное решение для АВР

3 июн. 2025 г.
3 мин

Перебои в подаче электроэнергии — это потенциальные убытки, риск потери данных, ущерб жизни и здоровью. Даже кратковременное отключение может стать фатальным. Системы автоматического ввода резерва (АВР) — это необходимое решение для гарантированного электроснабжения ответственных объектов.

Проблема

Выделяют три категории объектов, каждая из которых имеет свои требования к системе АВР согласно ПУЭ:

• Объекты первой категории — это наиболее важные потребители, перерыв в электроснабжении которых может привести к несчастным случаям, крупным авариям, нанесению большого материального ущерба. К ним относятся медицинские учреждения, различные промышленные производства, транспортная инфраструктура, ЦОД и телеком, а также специальные объекты, такие как структуры Министерства обороны.
Потребители первой категории должны иметь подключение к двум, а в особых случаях к трем линиям электропередачи с разными трансформаторами и также к независимому источнику питания, к примеру, генератору или ИБП.

• При перебоях в электроснабжении потребителей второй категории может остановиться работа предприятий и административных зданий, детских учреждений, торговых комплексов и прочего. Чтобы этого не произошло, регламент предусматривает питание подобных объектов также от двух независимых источников, однако в этом случае допускается перерыв в электроснабжении на время, в течение которого электромонтеры доберутся до места и совершат необходимые переключения.

• Установка системы АВР для третьей категории имеет рекомендательный характер, однако современные реалии вынуждают и в этом случае страховаться от внезапных отключений питания, чтобы сохранить оборудование в рабочем состоянии. Перерыв в электроснабжении потребителей данной категории обычно закладывается не более суток, на время ремонтных работ.

Решение

Моноблоки автоматического ввода резерва АВР ТСМ и АВР ТСР от бренда EKF – продуманный вариант для гарантированного электроснабжения ответственных объектов. Они не требуют программирования, поставляются протестированными, в полной комплектации, совместимы с ДГУ и ИБП.

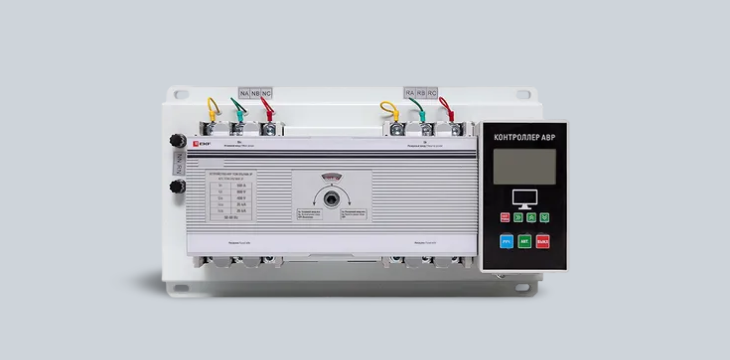

  • Устройства АВР ТСМ созданы на базе автоматических выключателей в литом корпусе, имеют встроенный контроллер с настраиваемыми порогами напряжения и защиту от короткого замыкания.

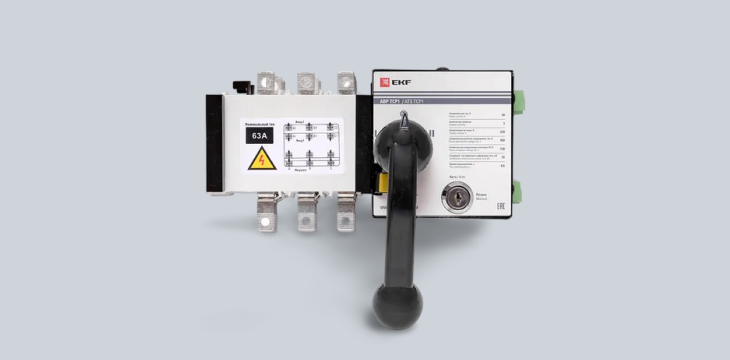

  • Устройства АВР ТСР — на базе рубильников с моторным приводом рассчитаны на токи до 3200 А (под заказ). Обладают ресурсом порядка 10 тыс. циклов. Могут использоваться как рубильник с дистанционным управлением.

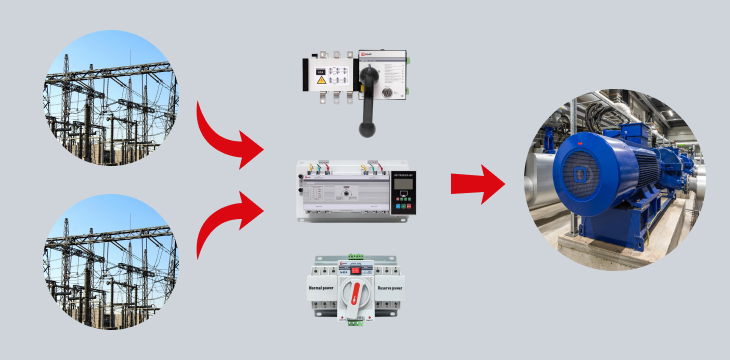

Оба варианта — это готовые технические решения для автоматизации переключения между основным и резервным источниками питания. В качестве резервного источника возможно использовать как сеть, так и генератор.

Время переключения составляет до 5 секунд, поэтому, согласно требованиям ПУЭ 7 издания (п.3.3.30-3.3.42) и ГОСТ 32396-13 (п.3.1.4, 6.2.10), устройства могут устанавливаться в системы АВР объектов:

  • I категории с использованием ИБП;
  • II категории с прямым подключением;
  • III категории по желанию, согласно проекту, для защиты оборудования.

Использование этих устройств позволяет сократить САПЕХ за счет готовых решения и ОРЕХ благодаря автоматизации, что в сумме дает порядка 40% экономии.

Примеры решений:

  1. Для ЦОД:

ИБП → АВР ТСМ → ДГУ = бесперебойность Tier III

  • Источник бесперебойного питания обеспечивает мгновенное возобновление подачи электроэнергии при кратковременных отключениях.
  • АВР ТСМ переключает нагрузку с ИБП на дизель-генераторную установку без разрыва фазы, что критично для высоконагруженных серверов.
  • При длительных отключениях сети ДГУ обеспечивает питание всей системы до восстановления основного электроснабжения.
    В результате гарантируется бесперебойное питание уровня Tier III (согласно стандартам Uptime Institute), что подразумевает возможность обслуживания системы без остановки работы.
  1. Для промышленного предприятия (конвейер, насосная станция, любая система управления):

АВР ТСР1 до 3200А → ДГУ + синхронизация

  • АВР ТСР обеспечивает переключение между основной сетью и резервным источником.
  • При аварии в сеть подается сигнал на запуск ДГУ, после поступления информации о восстановлении нормального режима работы устройство производит обратное переключение.
  • ДГУ (дизель-генераторная установка) – запускается при отключении основного питания и берет на себя нагрузку.
  • При использовании нескольких ДГУ система синхронизирует их работу для равномерного распределения нагрузки и повышения надежности.
    В результате: надежное резервирование питания для промышленного объекта с высокими токами нагрузки, предотвращение простоев из-за отключений электроэнергии.

АВР – неотъемлемая часть современных систем электроснабжения. Моноблоки автоматического ввода резерва АВР ТСМ и АВР ТСР от бренда EKF – выверенное решение для автоматизации систем с ДГУ и ИБП, полностью отвечающее нормам, способное обеспечить защиту от простоев и финансовых потерь.
