Инженеры компании «Электрорешения», бренд EKF в России, регулярно пополняют пул готовых решений, доступных для скачивания. Их можно внедрять на собственном объекте как есть, или легко кастомизировать под индивидуальные запросы.

В ноябре в разделе стало доступно решение для АВР 2 в 1, подходящее для объектов II и III категорий надежности: административных зданий, ЖКХ, складов, небольших производств, торговых центров и социальных объектов.

В основу проекта легли контакторы серии КТЭ – надежные и долговечные коммутационные аппараты, доступные в широком диапазоне номинальных токов, оснащенные разнообразными аксессуарами, с возможностью быстрой замены катушек управления на 230 В или 400 В. В качестве контроллера используется PRO-Relay – компактный программируемый логический контроллер (ПЛК) для автоматизации различных технологических процессов в промышленности и других областях. Защитными устройствами в данном решении выступают выключатели в литом корпусе ВА-99м с высокой отключающей способностью до 100 кА при 400 В, возможностью установки сигнальных и дополнительных контактов, расцепителей минимального напряжения, моторных приводов, а также блокировок и выносных ручек управления. Контроль параметров электросети осуществляет реле контроля фаз RKF-2s, способное обнаружить повышенное, пониженное напряжение, неправильную последовательность фаз и асимметрию по фазам.

В проекте реализованы как ручной, так и автоматический режимы работы.

На сайте в свободном доступе:

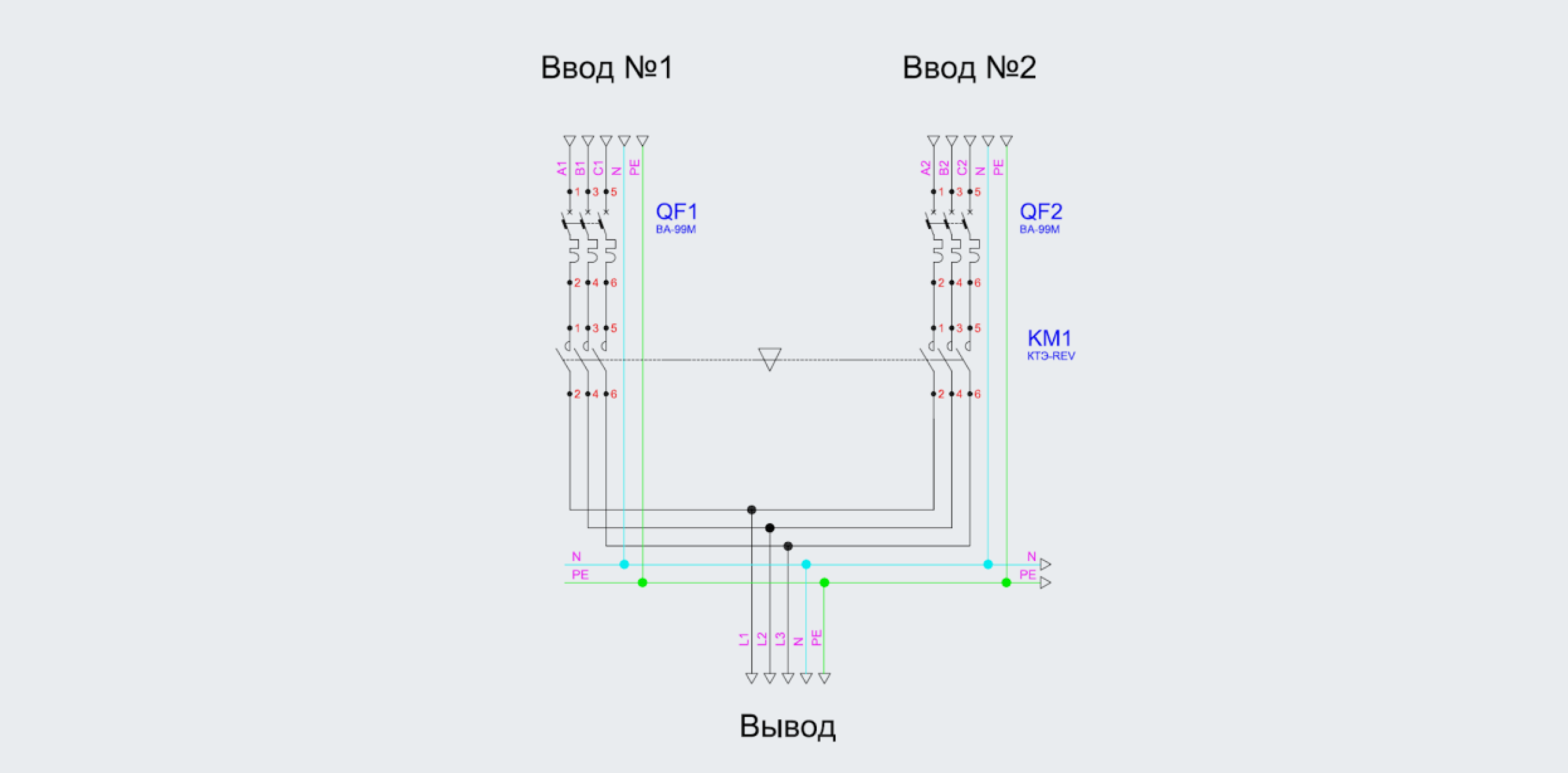

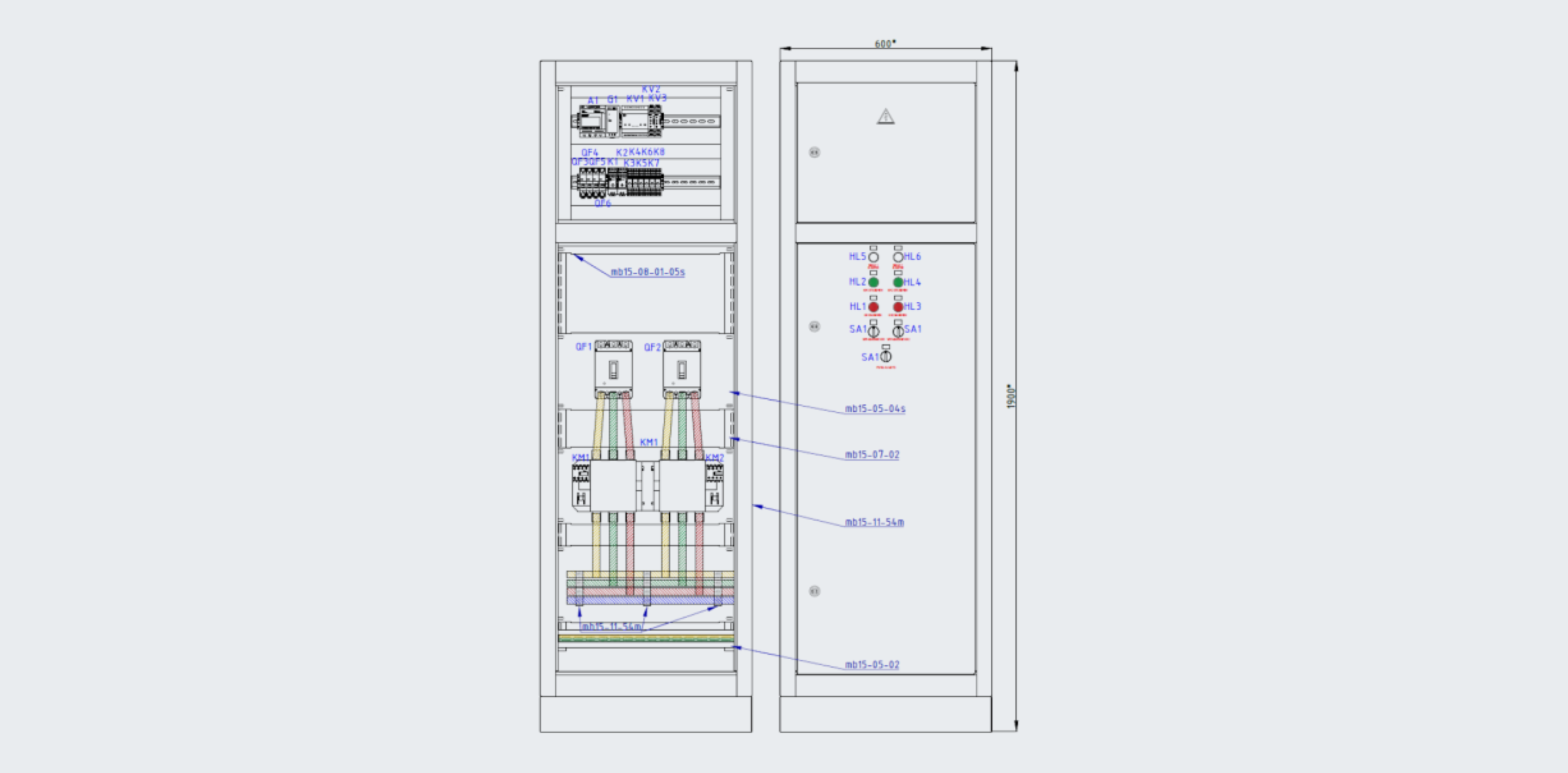

1.  Комплект проектной документации (схема, чертеж общего вида, спецификация);


2.  ППО для контроллера PRO-Relay.


Данная схема подключения АВР успела зарекомендовать себя на различных объектах. Благодаря надежности и универсальности она без проблем может быть включена в различные электросети. Типовые решения имеют проверенные алгоритмы управления и единую документацию, что позволяет значительно сократить затраты на проектирование и отладку системы.
