Системы автоматического ввода резерва (АВР) предназначены для бесперебойного электроснабжения различных предприятий – в энергетике, транспортной инфраструктуре, коммерческой и общественной недвижимости. Схема АВР 3 в 2 считается наиболее надежным вариантом и применяется там, где цена отключения электроэнергии чрезвычайно высока.

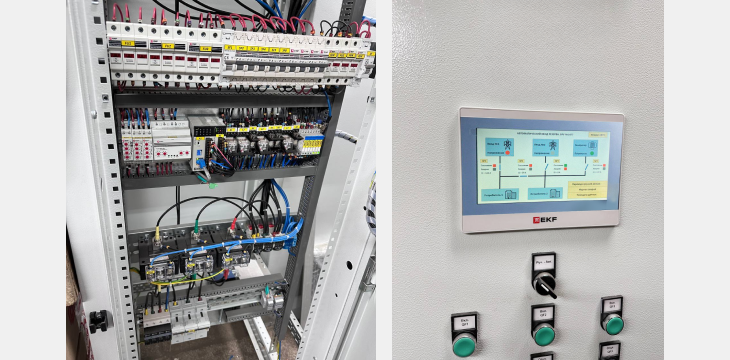

Автоматический ввод резерва (АВР) 3 в 2 с секционным аппаратом на оборудовании бренда EKF имеет два рабочих ввода на две секции и дополнительный резервный ввод от дизельного генератора (ДГУ). В основе системы лежит контроллер PRO-Logic. Он управляет автоматическими выключателями и обеспечивает быстрое переключение между основными и резервными источниками питания.

Принцип работы

Система автоматического ввода резерва контролирует состояние двух основных вводов, разделенных на две секции. При обнаружении пропадания или выхода параметров напряжения за заданные пределы на одном из вводов контроллер автоматически отключает этот ввод и через секционный аппарат переключается на другой рабочий ввод или на резервный ввод от ДГУ. После восстановления основного питания контроллер инициирует возврат к основному источнику с автоматическим отключением резерва.

Основные компоненты

Контроллер PRO-Logic – интеллектуальное устройство управления, контролирующее параметры электросети и состояние вводов, обеспечивающее управление в дискретном режиме для автоматических выключателей.

Автоматические выключатели в литом корпусе ВА-99М или воздушные выключатели ВА-45 применяются как коммутационные аппараты с возможностью быстрого действия под управлением контроллера. Автоматы с моторными приводами и контакторы используются для первой категории надежности электроснабжения. Для второй категории электроснабжения могут использоваться рубильники.

Секционный аппарат обеспечивает отключение одной секции и соединение с другой, позволяя гибко распределять питание между двумя нагрузками. Тип секционного автомата не отличается от вводных. В качестве секционного также могут быть использованы воздушные, литые и модульные автоматы.
Ввод от дизельного генератора (ДГУ) — дополнительный резервный источник питания, автоматически подключаемый при отключении основных вводов.
Преимущества решения

Минимальное время переключения между источниками питания, обеспечивающее защиту оборудования и предотвращение простоя. Согласно ПУЭ, для первой категории надежности электроснабжения перерыв электроснабжения может быть допущен только на время автоматического восстановления питания.

Контроллер PRO-Logic гарантирует точность управления и надежность функционирования.

Гибкая схема секционирования позволяет повысить надежность электроснабжения различных объектов любой сложности. В данном решении в качестве вводных источников питания могут использоваться три источника. Питание потребителей также может быть вариативно: одна секция потребителей может питаться от первого ввода, вторая секция – от второго ввода. При потере одного из вводов обе секции потребителей могут питаться от оставшегося ввода. При потере обоих вводов питание осуществляется от ДГУ.

Возможность интеграции во внешнюю систему диспетчеризации по протоколу Modbus RTU/TCP.

Для проектирования и внедрения системы автоматического ввода резерва 3 в 2 с секционным аппаратом на базе продукции EKF рекомендуется обратиться за консультацией к специалистам бренда, которые помогут подобрать оптимальное оборудование и составить схему с учетом особенностей объекта и требований по электробезопасности.
