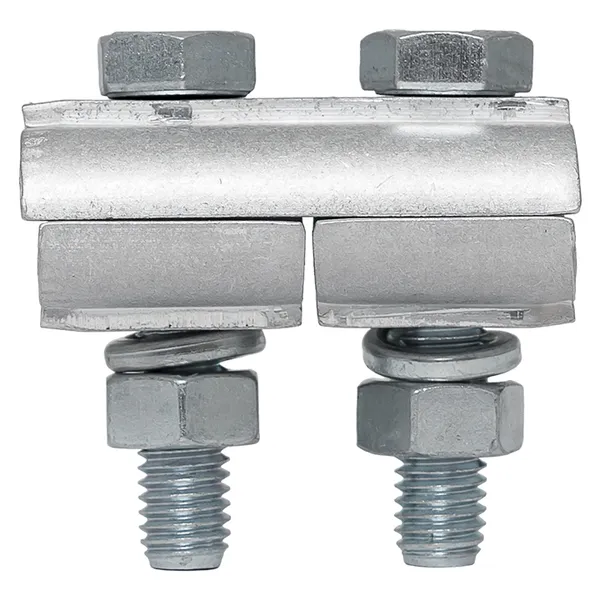

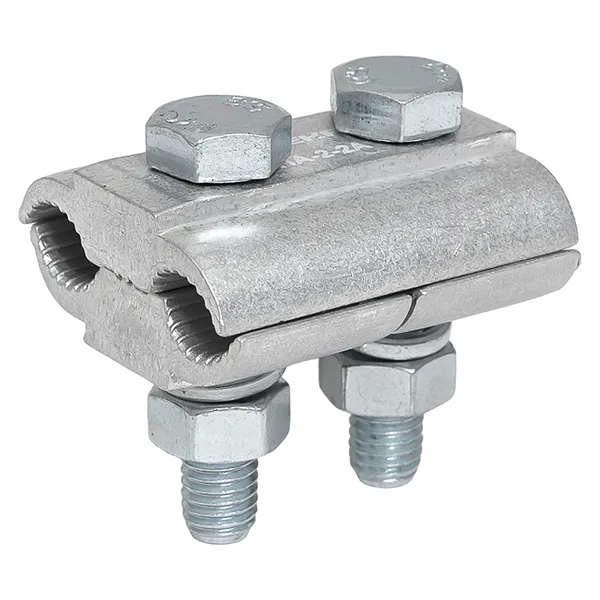

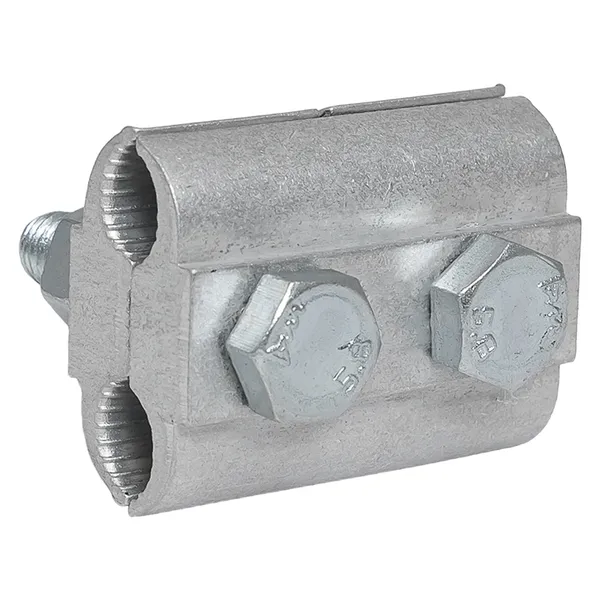

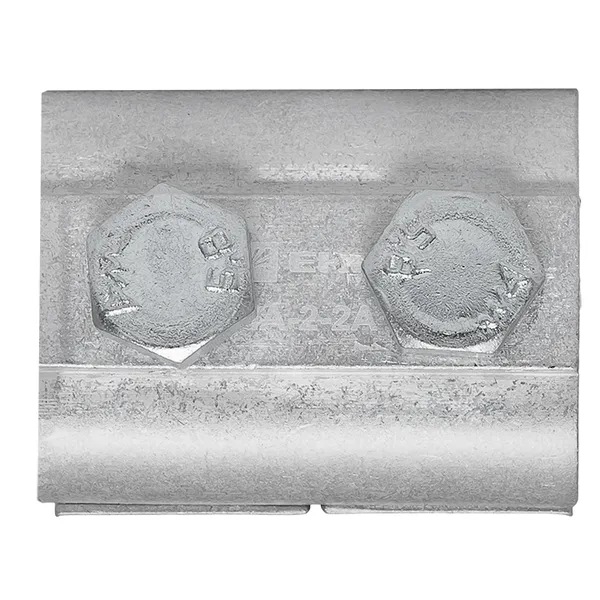

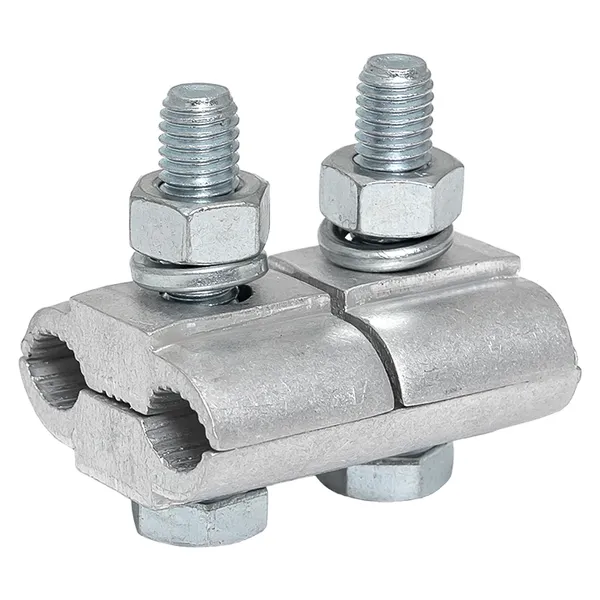

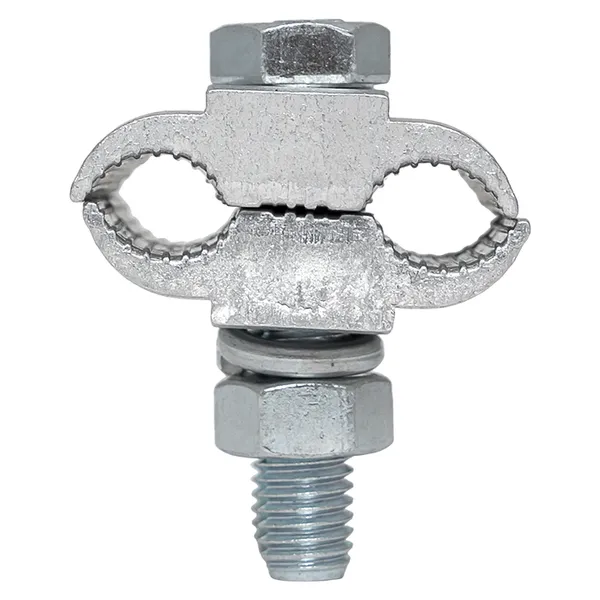

Зажим соединительный плашечный ПА-2-2А (D провода 9,6...11,4 мм) EKF
/products/E2DCEE7F48C5336FF7B5E82BF8C8550D.jpg)
/products/2717316C5711C9507DFAA8FE0C9B8406.jpg)
/products/C9A874D3C8551E44DD76FDAE9C3767CF.jpg)
/products/7259C7C2DEF19C1726119DB5DAD7C6CC.jpg)
/products/F55061887C24E0F4EBA1F817E112E885.jpg)
/products/6188E7BDED215595F553A64A091C9881.jpg)
/products/FBB4A6E6C624872C319A762961B8F462.jpg)
/products/E2DCEE7F48C5336FF7B5E82BF8C8550D.jpg)
/products/2717316C5711C9507DFAA8FE0C9B8406.jpg)
/products/C9A874D3C8551E44DD76FDAE9C3767CF.jpg)
/products/7259C7C2DEF19C1726119DB5DAD7C6CC.jpg)
/products/F55061887C24E0F4EBA1F817E112E885.jpg)
/products/6188E7BDED215595F553A64A091C9881.jpg)
/products/FBB4A6E6C624872C319A762961B8F462.jpg)
Рекомендованная розничная цена 149 ₽ за шт
Базовая цена 198 ₽ за шт
894 ₽ Цена за упаковку
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус |
Регулярная
|
| Номин. поперечное сечение магистрали, мм² | 72...102 |
| Номин. поперечное сечение ответвления, мм² | 72...102 |
| Материал проводника ответвления | Алюминий |
| Изолированный зажим | Нет |
| Тип канала зажима проводника магистрали | Открыто с обеих сторон |
| Тип канала зажима проводника ответвления | Открыто с обеих сторон |
| Материал проводника магистрали | Алюминий |
| Температура эксплуатации, °C | -60...50 |
| Температура монтажа, °C | -20...50 |
| Гарантийный срок эксплуатации, лет | 7 |
| Серия | PROxima |
| Тип соединения | Винтовое/болтовое соединение |
| Защитное покрытие поверхности | Без покрытия (голый) |
| Гарантийный срок хранения, лет | 7 |
| Диаметр подключаемых проводников | 9,6...11,4 |
| Тип изделия/компонента | Зажим плашечный |
| Материал изделия | Алюминиевый сплав |
| Количетсво болтов | 2 |
| Климатическое исполнение и категория размещения по ГОСТ 15150 | УХЛ1 |
| Диаметр провода, мм | 9,6…11,4 |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 6 | 48 |
| Единица хранения | Штука | Упаковка | Коробка |
| Штрих-код | 4690216443300 | 4690216494722 | 14690216443307 |
| Вес брутто, кг | 0.1400 | 0.5370 | 4.4240 |
| Объем, м³ | 0.00009900 | 0.00056900 | 0.00501300 |
| Длина, м | 0.0460 | 0.0980 | 0.1910 |
| Ширина, м | 0.0480 | 0.1210 | 0.1930 |
| Высота, м | 0.0450 | 0.0480 | 0.1360 |
Описание
Описание
Зажим типа па-2-2а предназначен для создания электрического соединения неизолированных алюминиевых или стальных проводов. Контакт между проводами осуществляется прижимной пластиной с дополнительным продольным рифлением. Имеет два болта для увеличения прижимного усилия. Зажим устойчив к ультрафиолетовому и солнечному излучению, высоким и низким температурам, коррозии и агрессивным атмосферным воздействиям.
Документация и ПО
Документация и ПО
Сертификаты
Сертификат соответстия № РОCC RU.04РИДО.ОСПО6.C01311 (PDF, 2.5 МБ)
Паспорта
Паспорт «Зажим соединительный плашечный ПА EKF» (PDF, 114.3 КБ)
Мастер-каталоги
Каталог типовых узлов «Арматура для СИП» (PDF, 4.0 МБ)
Прочее
Обзор ПО для проектирования ВЛ (PDF, 631.6 КБ)
Инструкция по установке ПО для проектирования ВЛ (PDF, 1.1 МБ)
Программное обеспечение
ПО для проектирования. AutoCAD (ZIP, 20.8 МБ)
ПО для проектирования. nanoCAD (ZIP, 14.5 МБ)
Чертежи
Альбом типовых решений СИП 2025 (PDF, 4.1 МБ)
