Рекомендованная розничная цена 241 ₽ за шт
Базовая цена 321 ₽ за шт
1 446 ₽ Цена за упаковку
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
| Статус | Регулярная |
| Номин. поперечное сечение магистрали, мм² | 118...153 |
| Номин. поперечное сечение ответвления, мм² | 118...153 |
| Материал проводника ответвления | Алюминий |
| Изолированный зажим | Нет |
| Материал проводника магистрали | Алюминий |
| Тип канала зажима проводника магистрали | Открыто с обеих сторон |
| Тип канала зажима проводника ответвления | Открыто с обеих сторон |
| Тип соединения | Винтовое/болтовое соединение |
| Защитное покрытие поверхности | Без покрытия (голый) |
| Серия | PROxima |
| Температура монтажа, °C | -20...50 |
| Температура эксплуатации, °C | -60...50 |
| Диаметр подключаемых проводников | 12,3...14 |
| Гарантийный срок эксплуатации | 7 лет |
| Гарантийный срок хранения | 7 лет |
| Материал изделия | Алюминиевый сплав |
| Количетсво болтов | 2 |
| Диаметр провода, мм | 12,3…14,0 |
| Климатическое исполнение и категория размещения по ГОСТ 15150 | УХЛ1 |
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 6 | 48 |
| Единица хранения | Штука | Упаковка | Коробка |
| Штрих-код | 4690216443294 | 4690216494739 | 14690216443291 |
| Вес брутто, кг | 0.1700 | 1.1310 | 9.2950 |
| Объем, м³ | 0.00014500 | 0.00098200 | 0.01069300 |
| Длина, м | 0.0580 | 0.1410 | 0.2050 |
| Ширина, м | 0.0480 | 0.1180 | 0.3200 |
| Высота, м | 0.0520 | 0.0590 | 0.1630 |
Описание

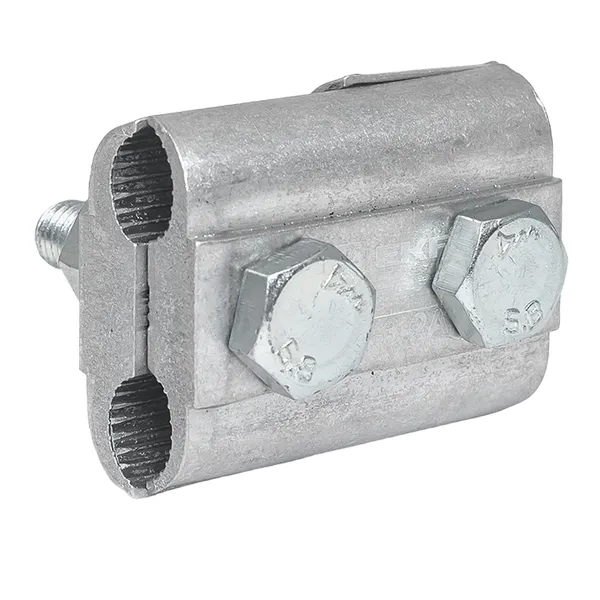

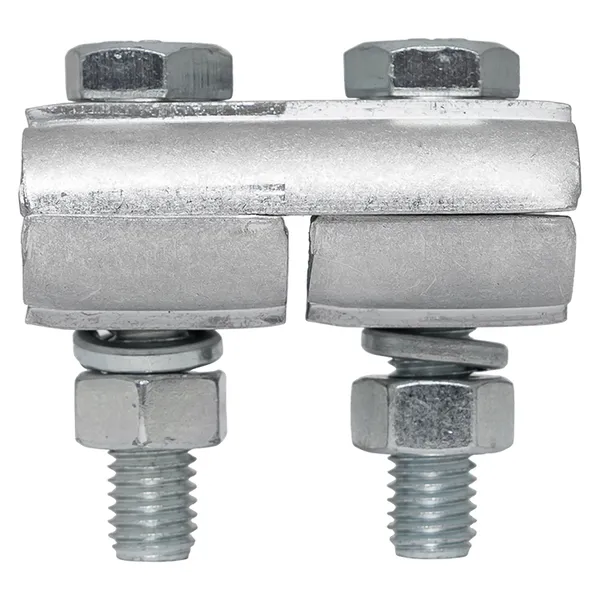

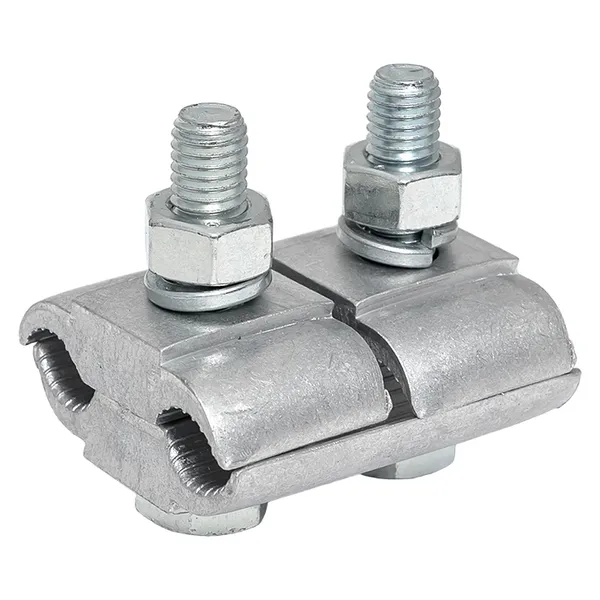

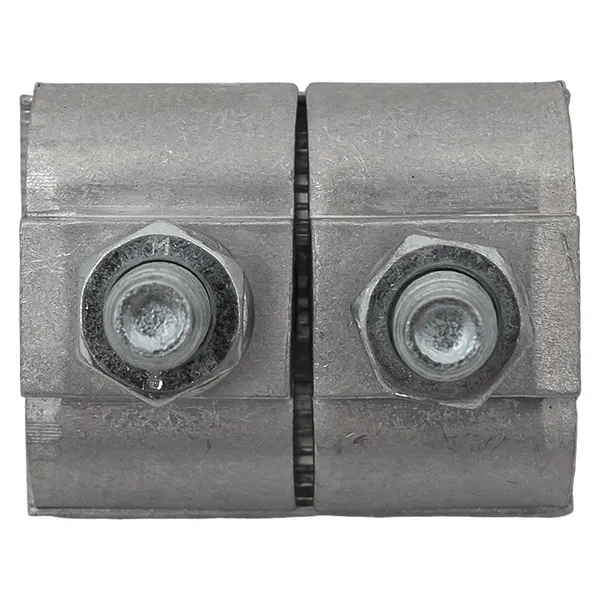

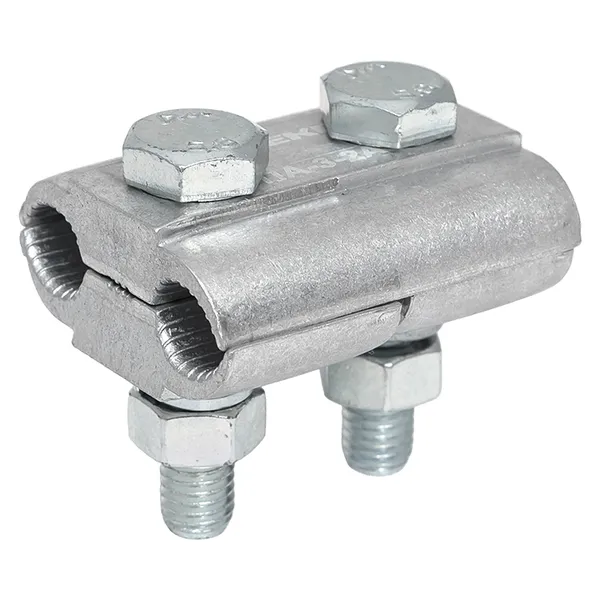

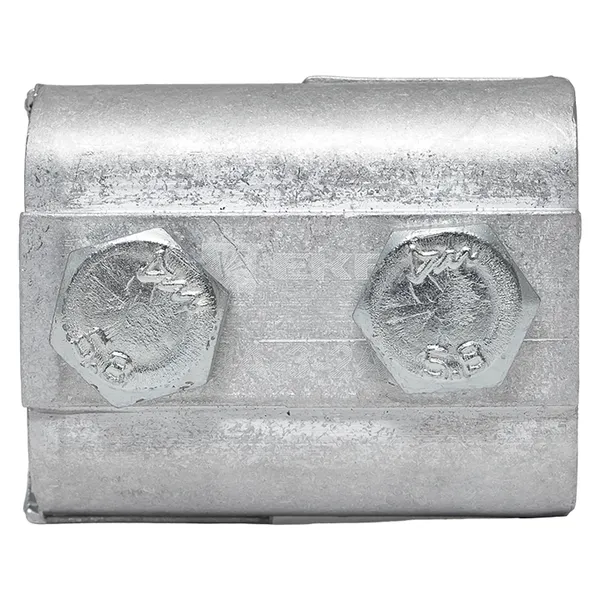

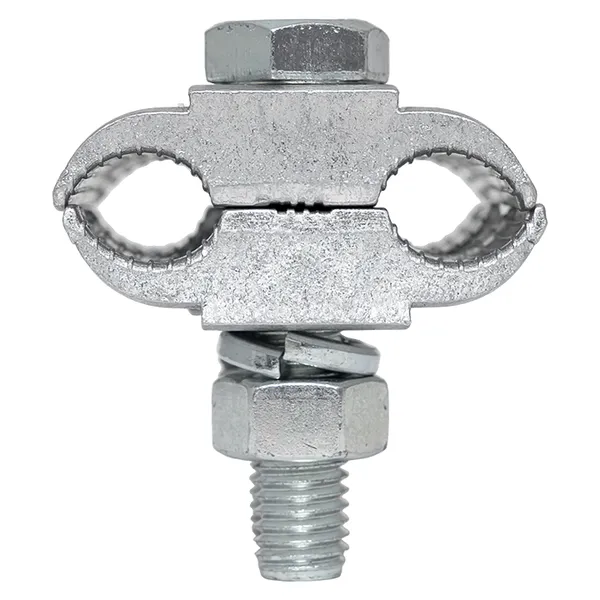

Зажим типа па-3-2а предназначен для создания электрического соединения неизолированных алюминиевых или стальных проводов. Контакт между проводами осуществляется прижимной пластиной с дополнительным продольным рифлением. Имеет два болта для увеличения прижимного усилия. Зажим устойчив к ультрафиолетовому и солнечному излучению, высоким и низким температурам, коррозии и агрессивным атмосферным воздействиям.
Документация и ПО
Отказное письмо (PDF, 1.9 МБ)
Сертификат соответствия РОСС RU.04РИД0.ОСП06.С01311 (PDF, 2.5 МБ)
Паспорт «Зажим соединительный плашечный ПА EKF» (PDF, 114.3 КБ)
Мастер-каталог, раздел «Зажимы плашечные EKF» (PDF, 375.8 КБ)
Инструкция по установке ПО для проектирования ВЛ (PDF, 1.1 МБ)
Обзор ПО для проектирования ВЛ (PDF, 631.6 КБ)
ПО для проектирования. AutoCAD (ZIP, 20.8 МБ)
ПО для проектирования. nanoCAD (ZIP, 14.5 МБ)
ПО для проектирования ВЛ nanoCAD 2021-2022 (ZIP, 11.2 МБ)
ПО для проектирования ВЛ AutoCAD 2012-2024 (ZIP, 16.7 МБ)
ПО для проектирования ВЛ nanoCAD 2023 (ZIP, 11.1 МБ)
