Рекомендованная розничная цена 750 ₽ за шт
Базовая цена 1 000 ₽ за шт
7 500 ₽ Цена за упаковку
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
| Статус | Регулярная |
| Сечение жилы СИП, мм² | 2-4x16-120 |
| Разрушающая нагрузка, кН | 12 |
| Материал изделия | Алюминиевый сплав/армированная пластмасса |
| Защитное покрытие поверхности | Необработанная |
| Материал | Алюминий/пластик |
| Количество кабелей | 4 |
| Диаметр натяжного троса/кабеля, мм | 16...120 |
| Серия | EKF |
| Гарантийный срок эксплуатации, лет | 7 |
| Температура эксплуатации, °C | -60...+50 |
| Температура монтажа, °C | -20...+50 |
| Климатическое исполнение и категория размещения по ГОСТ 15150 | УХЛ1 |
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|

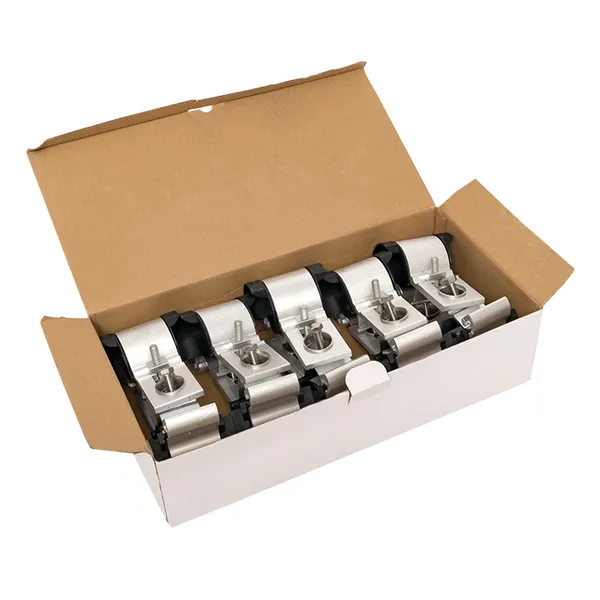

| Количество в упаковке | 1 | 10 | 50 |
| Единица хранения | Штука | Коробка | Коробка |
| Штрих-код | 4690216231822 | 4690216130798 | 14690216130795 |
| Вес брутто, кг | 0.2400 | 2.9890 | 15.4510 |
| Объем, м³ | 0.00062250 | 0.00738700 | 0.04555000 |
| Длина, м | 0.0600 | 0.1870 | 0.5180 |
| Ширина, м | 0.0600 | 0.3950 | 0.4090 |
| Высота, м | 0.0600 | 0.1000 | 0.2150 |
Описание

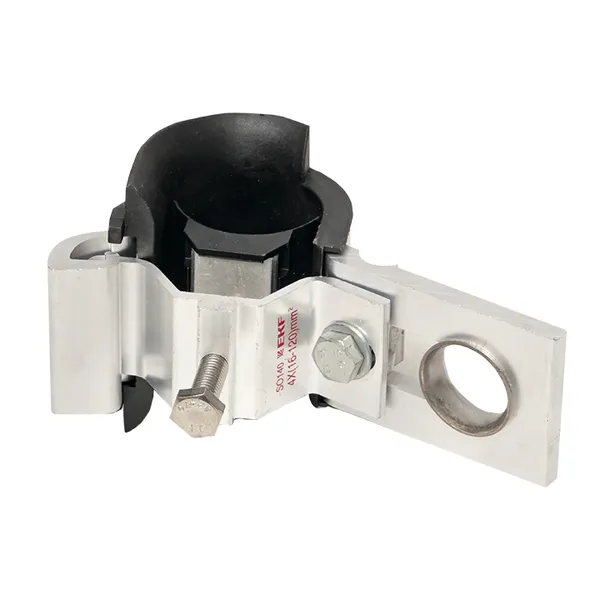

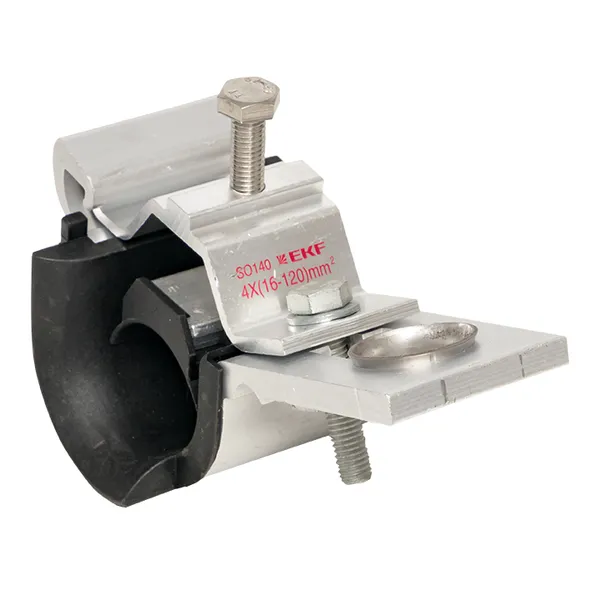

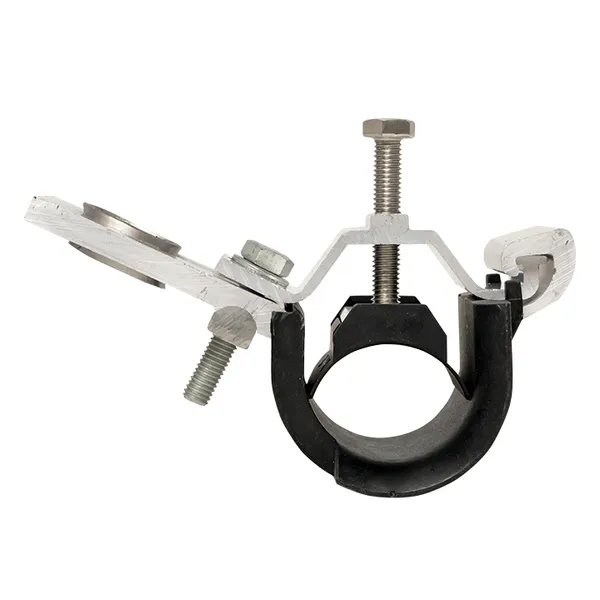

Поддерживающий зажим типа so-140 предназначен для поддерживающего крепления СИП-4 на опорах при углах отклонения до 30 градусов. Зажим устойчив к ультрафиолетовому и солнечному излучению, высоким и низким температурам, коррозии и агрессивным атмосферным воздействиям.
