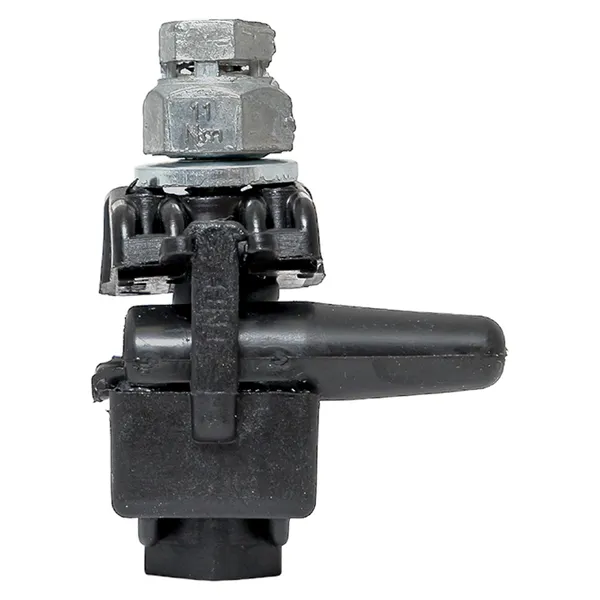

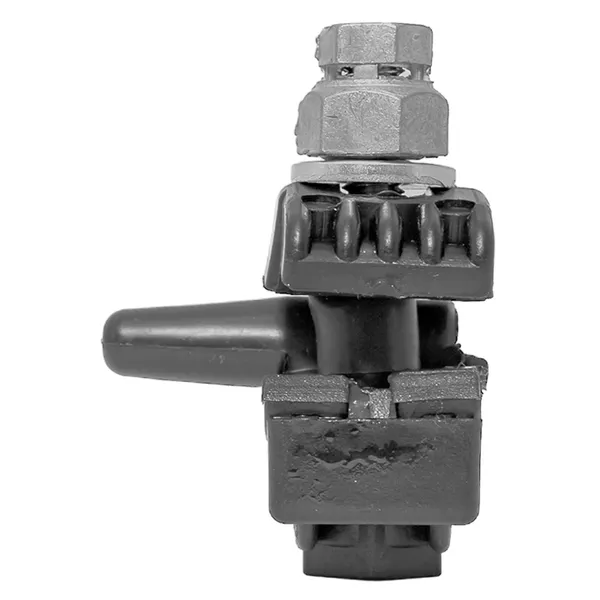

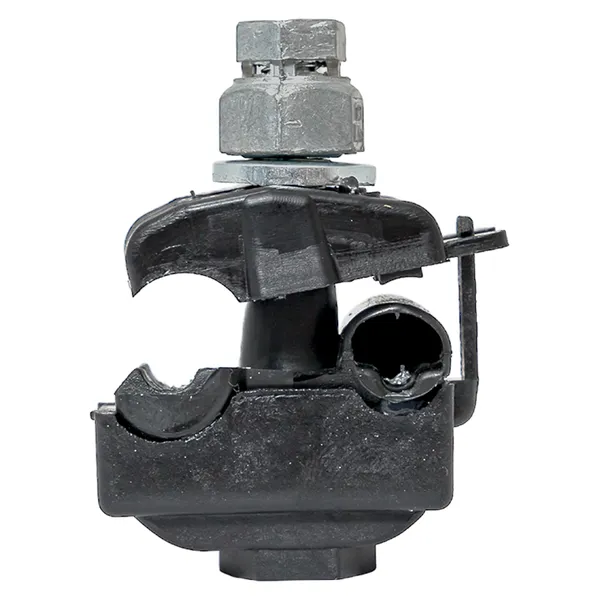

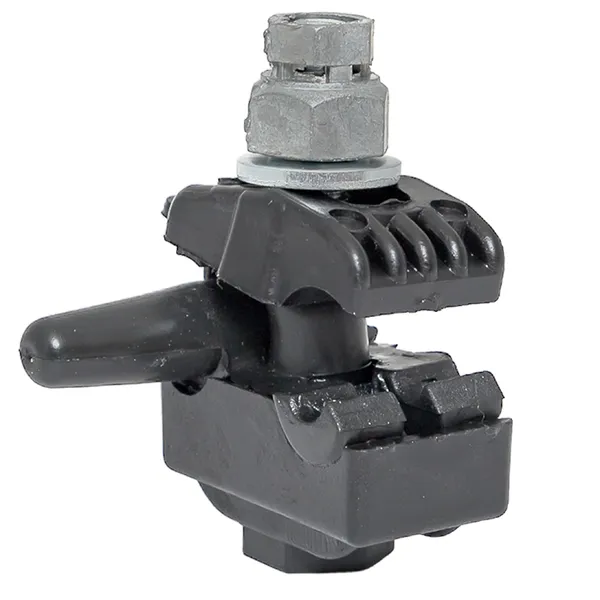

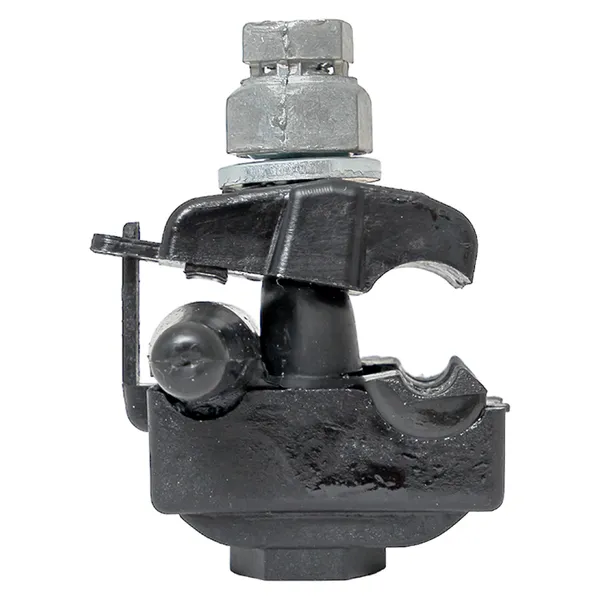

Зажим прокалывающий ответвительный P6X-95 16-120 мм2 / 1,5-16 мм2 инд. упак. EKF
/products/A8E9669E0AF99B592A6E17EABB630898.jpg)
/products/5993C6D1C0865A7F518265A6BD7834BF.jpg)
/products/EAE7A1FE34F3ACD295DAFB6FA936617E.jpg)
/products/804BC863FD81D972D62EA90E202F57D8.jpg)
/products/6C07DAB15CC6EBD04AC37EB674445379.jpg)
/products/D61F9655065229A4A68263917EAEB2E9.jpg)
/products/A8E9669E0AF99B592A6E17EABB630898.jpg)
/products/5993C6D1C0865A7F518265A6BD7834BF.jpg)
/products/EAE7A1FE34F3ACD295DAFB6FA936617E.jpg)
/products/804BC863FD81D972D62EA90E202F57D8.jpg)
/products/6C07DAB15CC6EBD04AC37EB674445379.jpg)
/products/D61F9655065229A4A68263917EAEB2E9.jpg)
Рекомендованная розничная цена 260 ₽ за шт
Базовая цена 347 ₽ за шт
на складах EKF
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус |
Временно не производится
|
| Материал проводника магистрали | Алюминий/медь |
| Материал проводника ответвления | Алюминий/медь |
| Изолированный зажим | Да |
| Тип канала зажима проводника магистрали | Открыто с обеих сторон |
| Тип канала зажима проводника ответвления | Открыто с одной стороны |
| Защитное покрытие поверхности | Лужёный (-ая) |
| Номин. поперечное сечение ответвления, мм² | 1,5...16 |
| Номин. поперечное сечение магистрали, мм² | 16...120 |
| Серия | PROxima |
| Гарантийный срок эксплуатации, лет | 7 |
| Тип соединения | Винтовое/болтовое соединение с прокалыванием изоляции (IPC) |
| Гарантийный срок хранения, лет | 7 |
| Материал изделия | Стеклоармированный полиамид |
| Материал контактных пластин | Алюминиевый сплав с лужением |
Логистические параметры

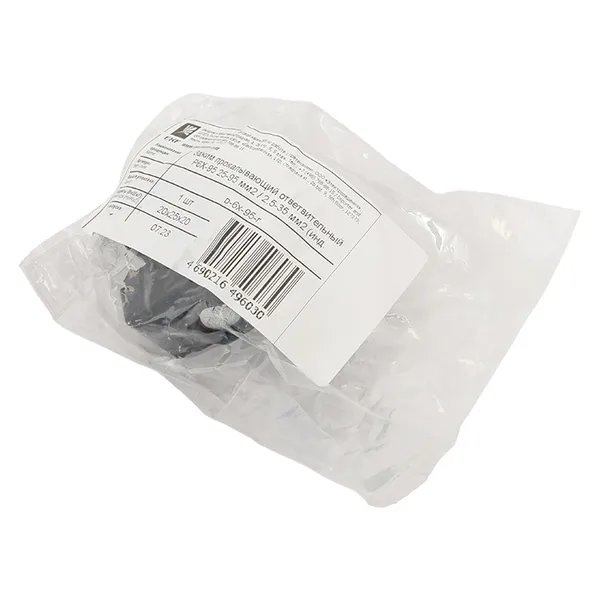

Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 25 | 225 |
| Единица хранения | Штука | Упаковка | Коробка |
| Штрих-код | 4690216496030 | 4690216496047 | 14690216496037 |
| Вес брутто, кг | 0.1120 | 2.9400 | 25.4520 |
| Объем, м³ | 0.00016250 | 0.00446875 | 0.04424063 |
| Длина, м | 0.0200 | 1.0000 | 1.0000 |
| Ширина, м | 0.0250 | 1.0000 | 1.0000 |
| Высота, м | 0.0200 | 1.0000 | 1.0000 |
Описание
Описание
Зажим типа p-6x-95 предназначен для герметичного электрического соединения и ответвления абонентских проводов, а также проводников освещения от магистрали. Контакт с изолированным проводом обеспечивается прокалыванием изоляции. При достижении момента, необходимого для создания надежного электрического контакта проводов, происходит срыв головки болта. Контактные пластины изготовлены из алюминиевого сплава. На прокалывающие элементы нанесена контактная смазка. Болт изолирован от контактных деталей зажима. Зажим устойчив к ультрафиолетовому и солнечному излучению, высоким и низким температурам, коррозии и агрессивным атмосферным воздействиям.
Документация и ПО
Документация и ПО
Сертификаты
Сертификат соответстия № РОCC RU.04РИДО.ОСПО6.C01311 (PDF, 2.5 МБ)
Паспорта
Паспорт «Зажим прокалывающий ответвительный P-X EKF» (PDF, 101.5 КБ)
Мастер-каталоги
Каталог типовых узлов «Арматура для СИП» (PDF, 4.0 МБ)
Прочее
Обзор ПО для проектирования ВЛ (PDF, 631.6 КБ)
Инструкция по установке ПО для проектирования ВЛ (PDF, 1.1 МБ)
Программное обеспечение
ПО для проектирования. nanoCAD (ZIP, 14.5 МБ)
ПО для проектирования. AutoCAD (ZIP, 20.8 МБ)
Чертежи
Чертеж «Зажим прокалывающий ответвительный P6X-95 25-95 мм2 / 2,5-35 мм2 инд. упак. EKF» (PDF, 21.6 КБ)
Альбом типовых решений СИП 2025 (PDF, 4.1 МБ)
