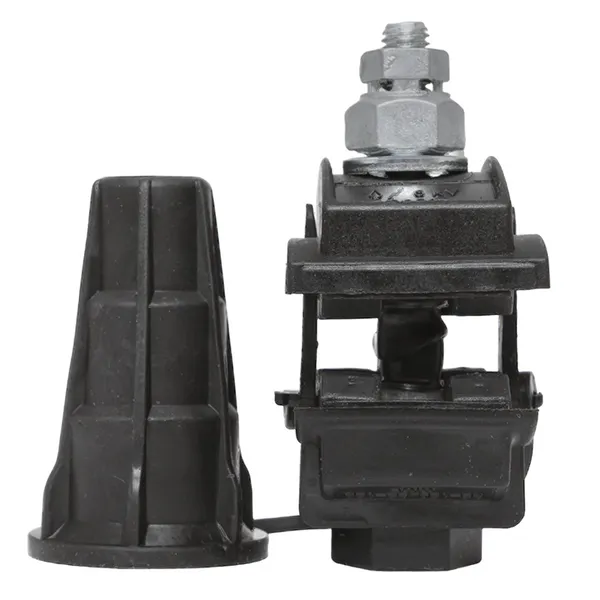

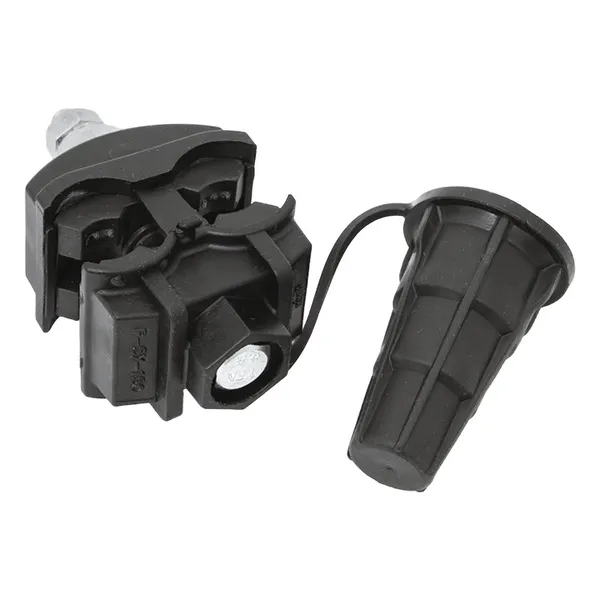

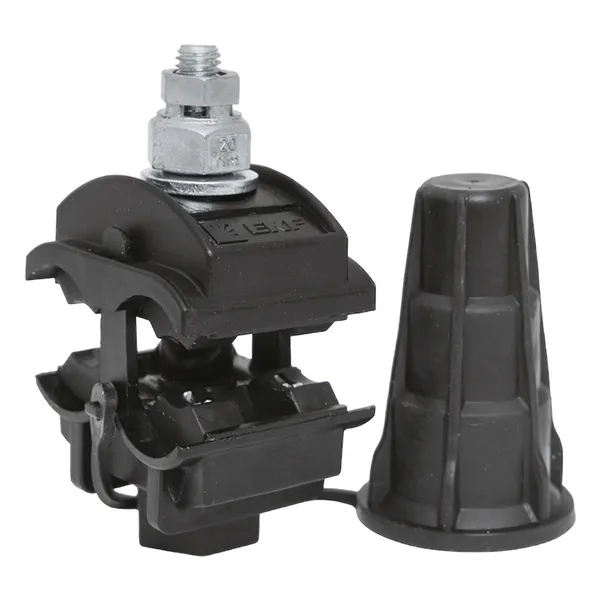

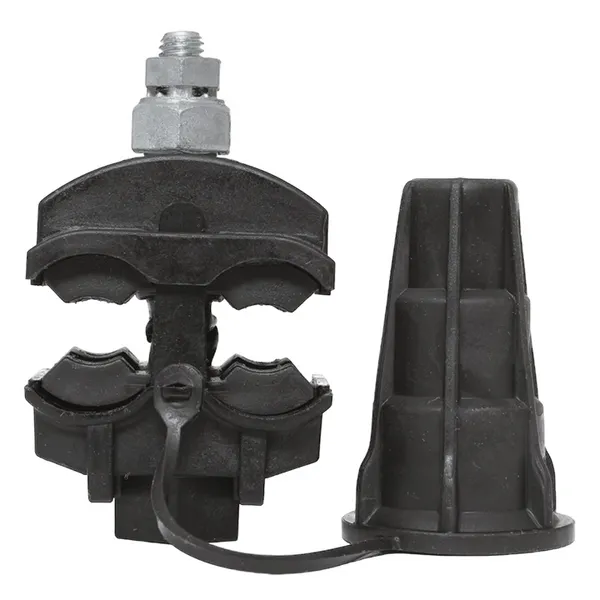

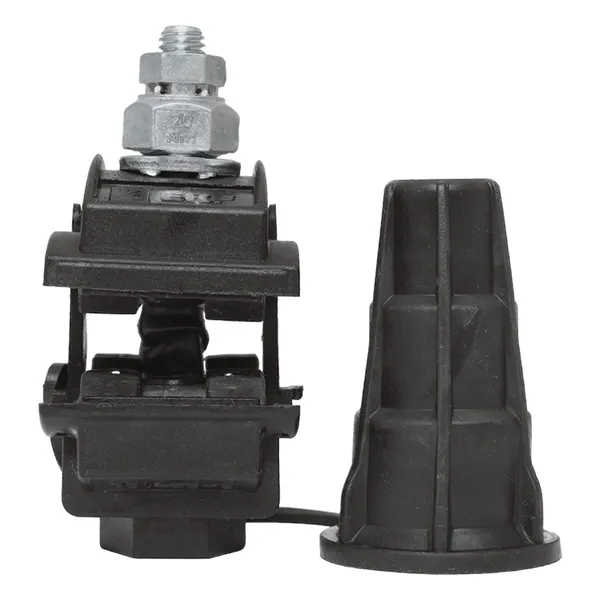

Зажим прокалывающий ответвительный P5X-150 35-150 мм2 / 35-150 мм2 инд. упак. EKF
/products/EA2DE6589EEE28BB39F96032672AC36E.jpg)
/products/7EA0B4BB6CC47BC44F012829AFE4F872.jpg)
/products/39055D8DD9865F99611978ED2AC358B5.jpg)
/products/5D025B872838235F680494CBB9058639.jpg)
/products/43A5063530CB9B7EBA3C438DA38D6FDA.jpg)
/products/EA2DE6589EEE28BB39F96032672AC36E.jpg)
/products/7EA0B4BB6CC47BC44F012829AFE4F872.jpg)
/products/39055D8DD9865F99611978ED2AC358B5.jpg)
/products/5D025B872838235F680494CBB9058639.jpg)
/products/43A5063530CB9B7EBA3C438DA38D6FDA.jpg)
Рекомендованная розничная цена 316 ₽ за шт
Базовая цена 421 ₽ за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус | Регулярная |
| Номин. поперечное сечение ответвления, мм² | 35...150 |
| Номин. поперечное сечение магистрали, мм² | 35...150 |
| Серия | PROxima |
| Гарантийный срок хранения | 7 лет |
| Гарантийный срок эксплуатации | 7 лет |
| Срок службы, лет | 40 |
| Материал проводника магистрали | Алюминий |
| Материал проводника ответвления | Алюминий |
| Материал изделия | Стеклоармированный полиамид |
| Материал контактных пластин | Алюминиевый сплав |
| Тип соединения | Винтовое/болтовое соединение с прокалыванием изоляции (IPC) |
| Защитное покрытие поверхности | Без покрытия (голый) |
| Изолированный зажим | Да |
| Тип канала зажима проводника магистрали | Открыто с обеих сторон |
| Тип канала зажима проводника ответвления | Открыто с одной стороны |
| Тип изделия/компонента | Зажим изолированный |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 7 | 63 |
| Единица хранения | Штука | Упаковка | Коробка |
| Штрих-код | 4690216571997 | 4690216572215 | 14690216571994 |
| Вес брутто, кг | 0.2300 | 1.2800 | 11.5000 |
| Объем, м³ | 0.00039200 | 0.00240000 | 0.03000000 |
| Длина, м | 0.0700 | 0.0800 | 0.2500 |
| Ширина, м | 0.0700 | 0.1250 | 0.3000 |
| Высота, м | 0.0800 | 0.2400 | 0.4000 |
Описание
Описание
Зажим типа p-5x-95 предназначен для герметичного электрического соединения ответвительной линии СИП с магистралью. Контакт с изолированным проводом обеспечивается прокалыванием изоляции. При достижении момента, необходимого для создания надежного электрического контакта проводов, происходит срыв головки болта. Контактные пластины изготовлены из алюминиевого сплава. На прокалывающие элементы нанесена контактная смазка. Болт изолирован от контактных деталей зажима. Зажим устойчив к ультрафиолетовому и солнечному излучению, высоким и низким температурам, коррозии и агрессивным атмосферным воздействиям.
Документация и ПО
Документация и ПО
Сертификаты
Сертификат соответствия РОСС RU.04РИД0.ОСП06.С01311 (PDF, 1.4 МБ)
Отказное письмо (PDF, 2.5 МБ)
Паспорта
Паспорт «Зажим прокалывающий ответвительный P-X EKF» (PDF, 103.0 КБ)
Мастер-каталоги
Мастер-каталог, раздел «Зажимы прокалывающие ответвительные EKF» (PDF, 429.7 КБ)
Прочее
Обзор ПО для проектирования ВЛ (PDF, 631.6 КБ)
Инструкция по установке ПО для проектирования ВЛ (PDF, 1.1 МБ)
Программное обеспечение
ПО для проектирования. nanoCAD (ZIP, 14.5 МБ)
ПО для проектирования. AutoCAD (ZIP, 20.8 МБ)
Файлы для скачивания
ПО для проектирования ВЛ nanoCAD 2023 (ZIP, 11.1 МБ)
ПО для проектирования ВЛ nanoCAD 2021-2022 (ZIP, 11.2 МБ)
ПО для проектирования ВЛ AutoCAD 2012-2024 (ZIP, 16.7 МБ)
