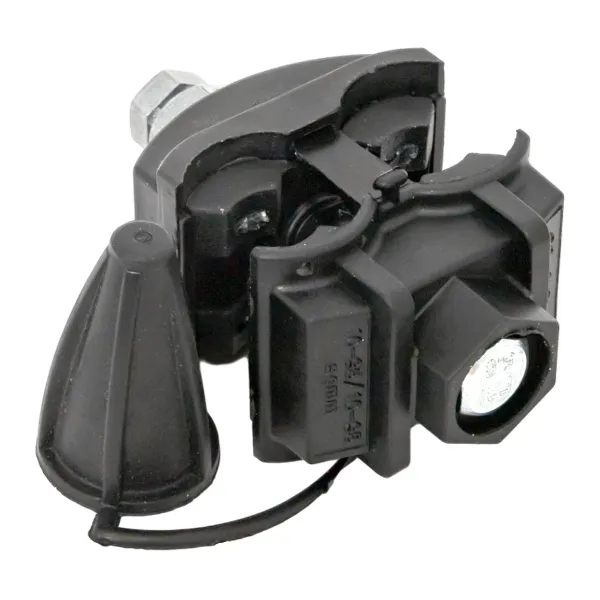

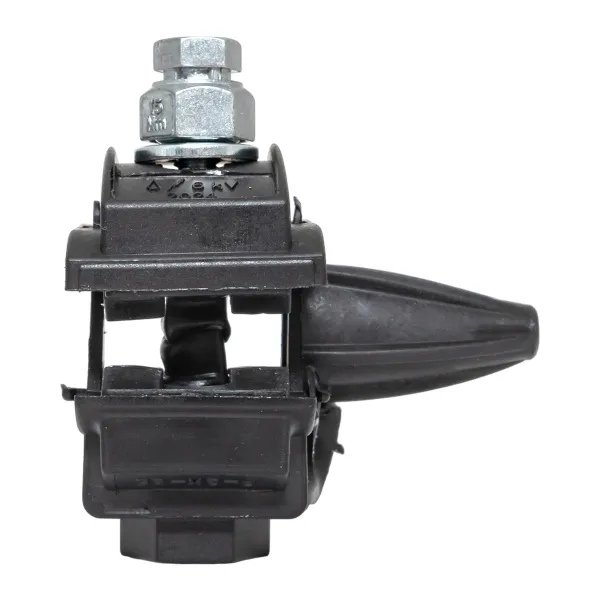

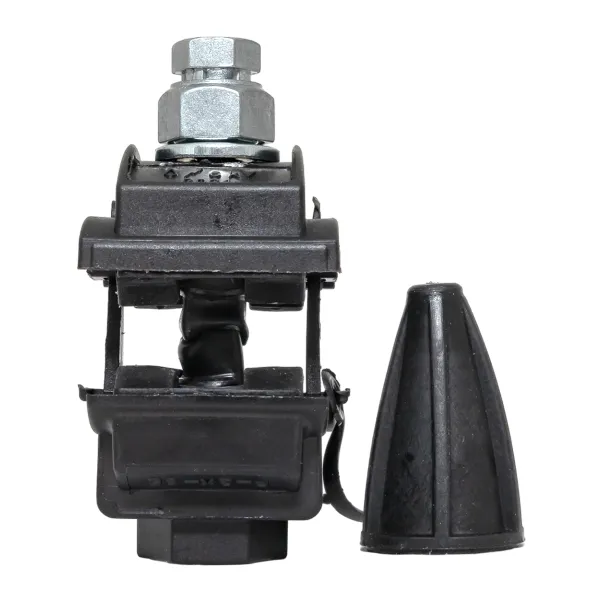

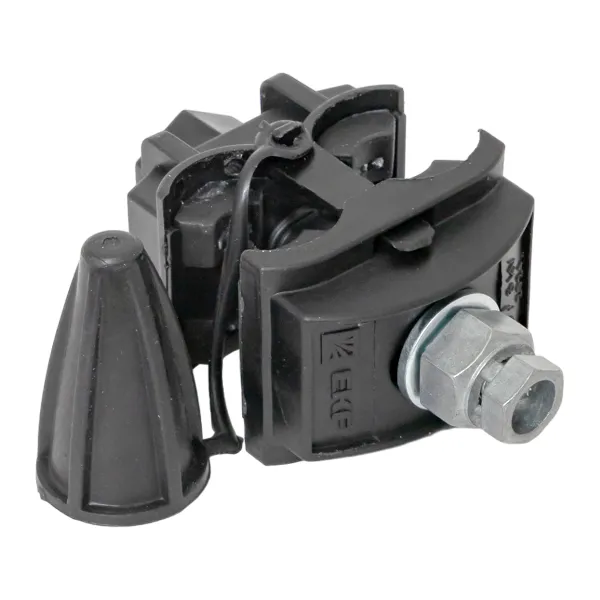

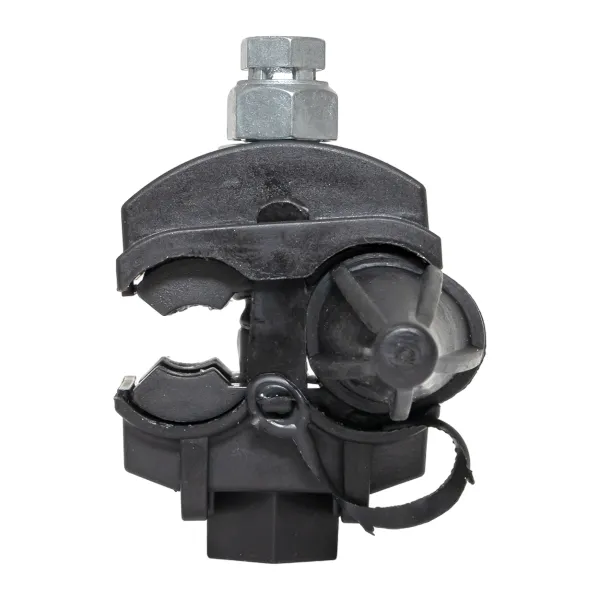

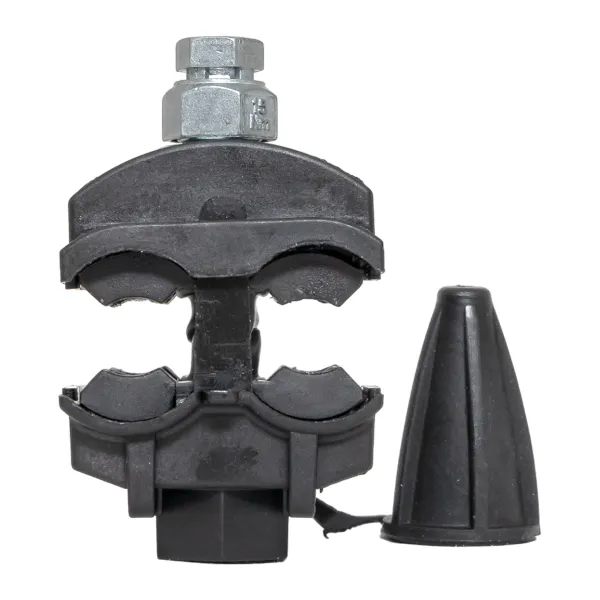

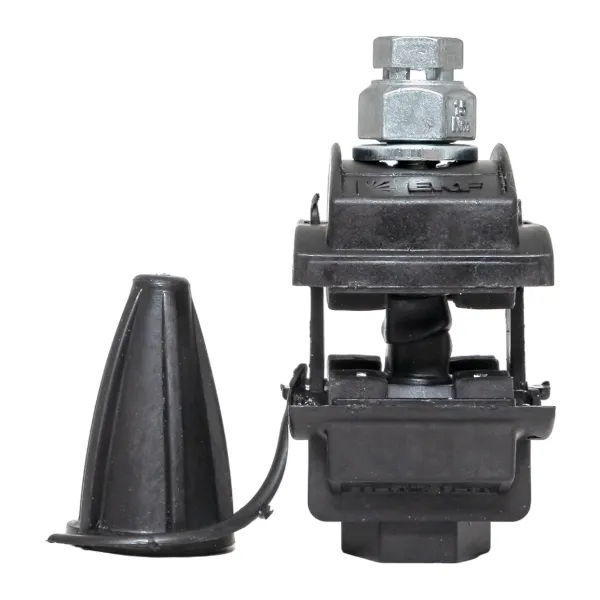

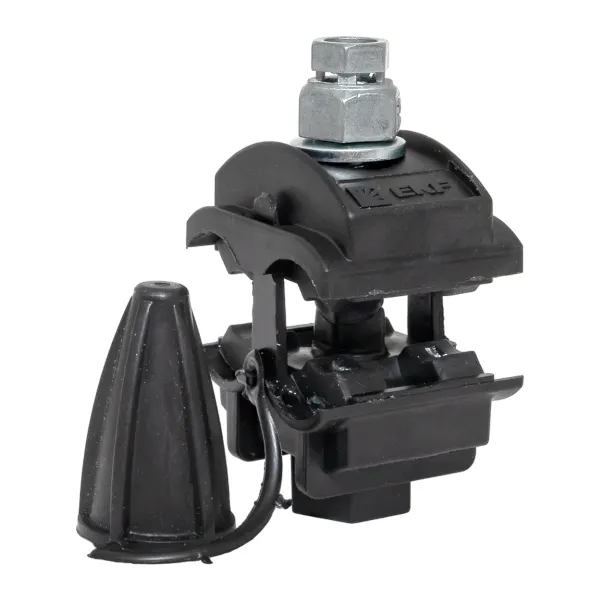

Зажим прокалывающий ответвительный P3X-95 25-95 мм2 / 25-95 мм2 EKF
Рекомендованная розничная цена 388 ₽ за шт
Базовая цена 518 ₽ за шт
3 880 ₽ Цена за упаковку
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
Статус | Регулярная |
Номин. поперечное сечение магистрали, мм² | 10...95 |
Номин. поперечное сечение ответвления, мм² | 10...95 |
Материал проводника ответвления | Алюминий |
Изолированный зажим | Да |
Тип канала зажима проводника магистрали | Открыто с обеих сторон |
Тип канала зажима проводника ответвления | Открыто с обеих сторон |
Материал проводника магистрали | Алюминий |
Температура эксплуатации, °C | -60...50 |
Температура монтажа, °C | -20...50 |
Гарантийный срок эксплуатации | 7 лет |
Серия | PROxima |
Тип соединения | Винтовое/болтовое соединение с прокалыванием изоляции (IPC) |
Защитное покрытие поверхности | Без покрытия (голый) |
Гарантийный срок хранения | 7 лет |
Материал изделия | Стеклоармированный полиамид |
Сечение жилы магистрали, мм² | 10…95 |
Сечение жилы ответвления, мм² | 10…95 |
Материал контактных пластин | Алюминиевый сплав |
Материал подключаемых проводников | Алюминий |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|

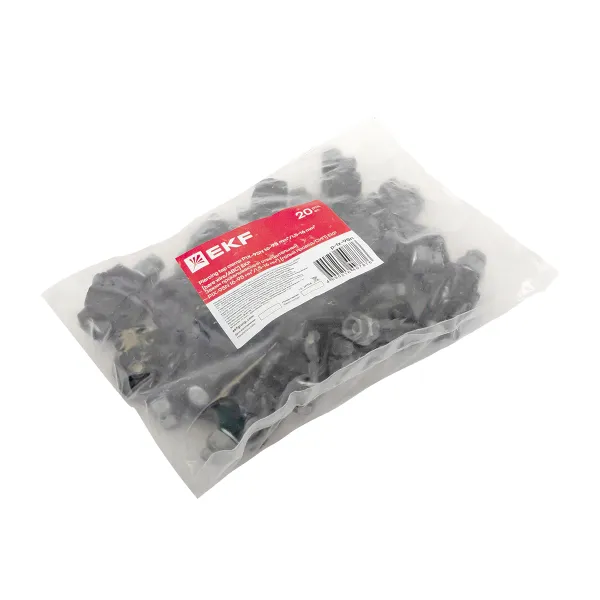

Количество в упаковке | 1 | 10 | 80 |
Единица хранения | Штука | Упаковка | Коробка |
Штрих-код | 4690216257341 | 4690216033914 | 14690216033911 |
Вес брутто, кг | 0.1820 | 1.8250 | 14.5000 |
Объем, м³ | 0.00021600 | 0.00269875 | 0.02760400 |
Длина, м | 0.0600 | 0.1270 | 0.2680 |
Ширина, м | 0.0400 | 0.0850 | 0.2000 |
Высота, м | 0.0900 | 0.2500 | 0.5150 |
Описание
Описание
Зажим типа p-3x-95 предназначен для герметичного электрического соединения ответвительной линии СИП с магистралью. Контакт с изолированным проводом обеспечивается прокалыванием изоляции. При достижении момента, необходимого для создания надежного электрического контакта проводов, происходит срыв головки болта. Контактные пластины изготовлены из алюминиевого сплава. На прокалывающие элементы нанесена контактная смазка. Болт изолирован от контактных деталей зажима. Зажим устойчив к ультрафиолетовому и солнечному излучению, высоким и низким температурам, коррозии и агрессивным атмосферным воздействиям.
