Рекомендованная розничная цена 308 ₽ за шт
Базовая цена 411 ₽ за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
| Статус | Регулярная |
| Материал проводника магистрали | Алюминий |
| Материал проводника ответвления | Алюминий |
| Изолированный зажим | Да |
| Тип канала зажима проводника магистрали | Открыто с обеих сторон |
| Тип канала зажима проводника ответвления | Открыто с обеих сторон |
| Защитное покрытие поверхности | Без покрытия (голый) |
| Номин. поперечное сечение ответвления, мм² | 2,5...35 |
| Номин. поперечное сечение магистрали, мм² | 16...95 |
| Серия | PROxima |
| Гарантийный срок эксплуатации, лет | 7 |
| Тип изделия/компонента | Зажим изолированный |
| Тип соединения | Винтовое/болтовое соединение с прокалыванием изоляции (IPC) |
| Гарантийный срок хранения, лет | 7 |
| Материал изделия | Стеклоармированный полиамид |
| Материал контактных пластин | Алюминиевый сплав |
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 10 | 100 |
| Единица хранения | Штука | Коробка | Коробка |
| Штрих-код | 4690216375410 | 4690216232225 | 14690216375417 |
| Вес брутто, кг | 0.1100 | 1.4250 | 11.8400 |
| Объем, м³ | 0.00033800 | 0.00224400 | 0.04217400 |
| Длина, м | 0.0900 | 0.1100 | 0.3550 |
| Ширина, м | 0.0750 | 0.0850 | 0.3300 |
| Высота, м | 0.0500 | 0.2400 | 0.3600 |
Описание

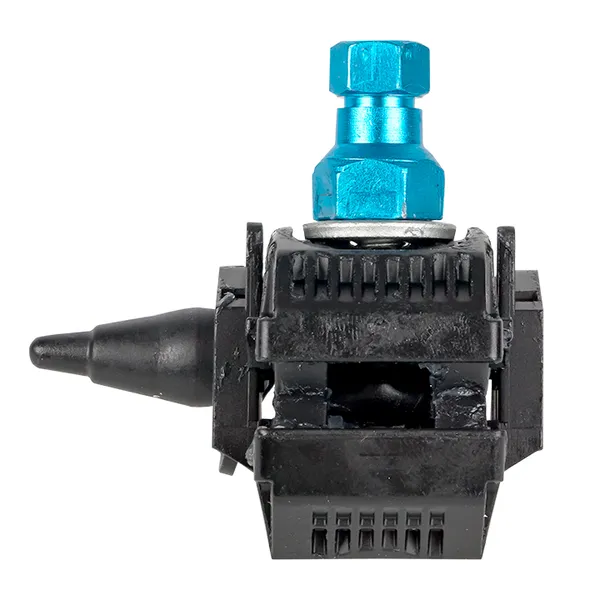

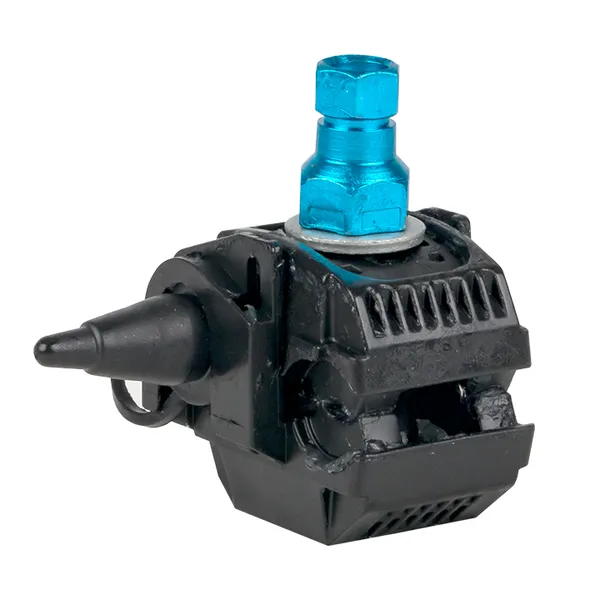

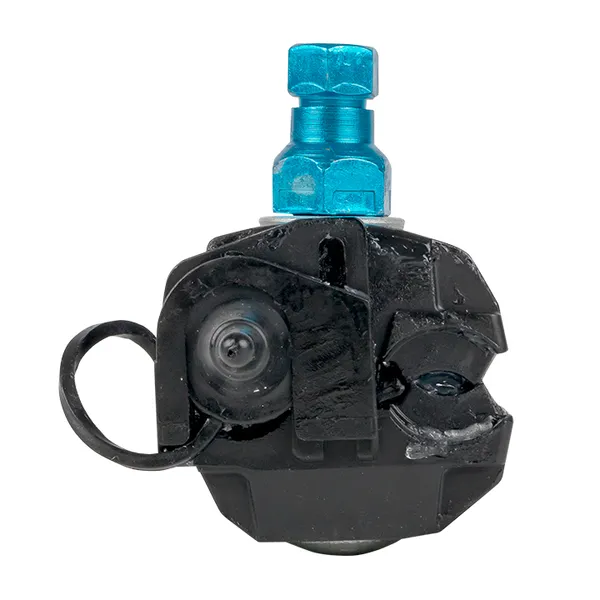

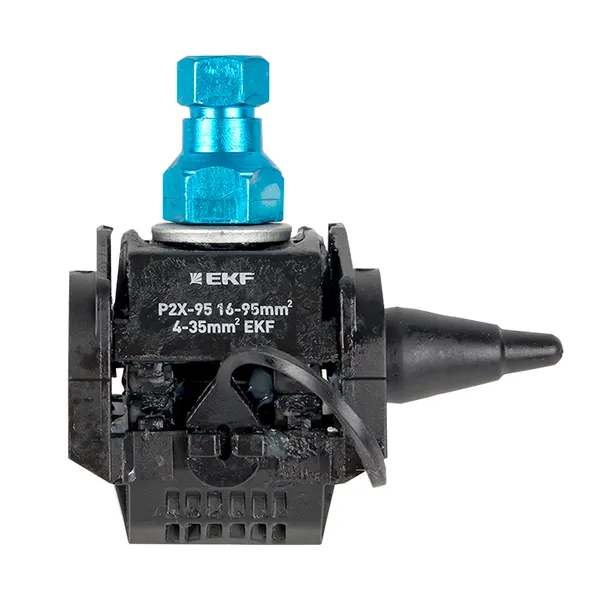

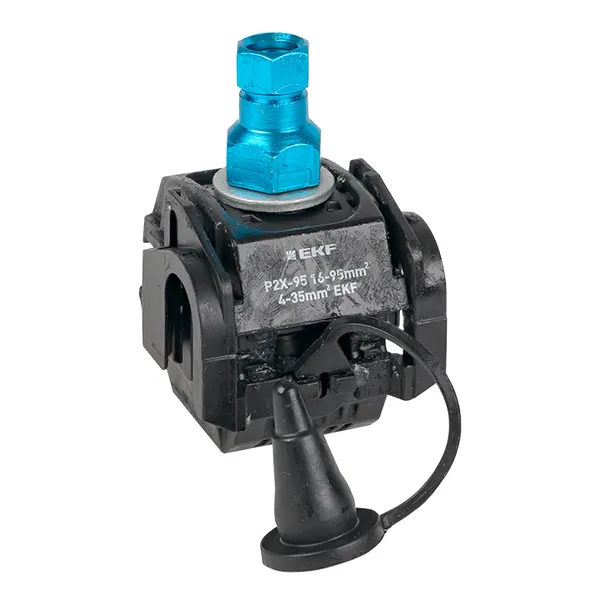

Зажим типа p-2x-95 предназначен для герметичного электрического соединения ответвительной линии СИП с магистралью. Контакт с изолированным проводом обеспечивается прокалыванием изоляции. При достижении момента, необходимого для создания надежного электрического контакта проводов, происходит срыв головки болта. Контактные пластины изготовлены из алюминиевого сплава. На прокалывающие элементы нанесена контактная смазка. Болт изолирован от контактных деталей зажима. Зажим устойчив к ультрафиолетовому и солнечному излучению, высоким и низким температурам, коррозии и агрессивным атмосферным воздействиям.
Документация и ПО
Сертификат соответстия № РОCC RU.04РИДО.ОСПО6.C01311 (PDF, 2.5 МБ)
Паспорт «Зажим прокалывающий ответвительный P-X EKF» (PDF, 101.5 КБ)
Каталог типовых узлов «Арматура для СИП» (PDF, 4.0 МБ)
Инструкция по установке ПО для проектирования ВЛ (PDF, 1.1 МБ)
Обзор ПО для проектирования ВЛ (PDF, 631.6 КБ)
ПО для проектирования. nanoCAD (ZIP, 14.5 МБ)
ПО для проектирования. AutoCAD (ZIP, 20.8 МБ)
Альбом типовых решений СИП 2025 (PDF, 4.1 МБ)
Чертеж «Зажим прокалывающий ответвительный P2X-95 16-95 мм2 / 2,5-35 мм2 инд. упак. EKF» (PDF, 31.3 КБ)
