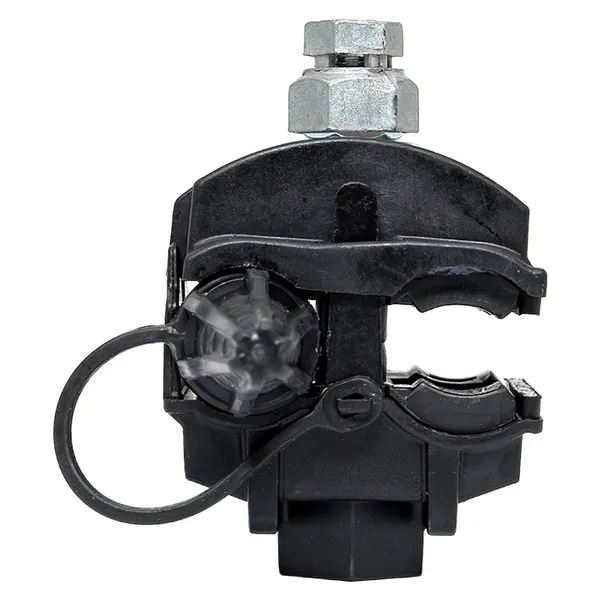

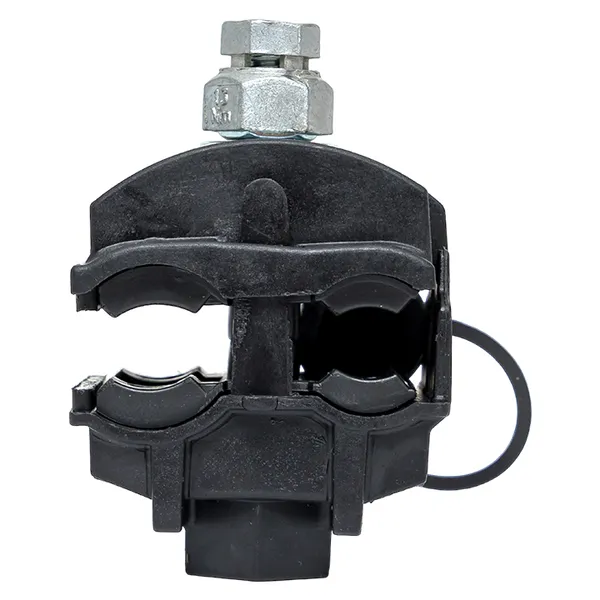

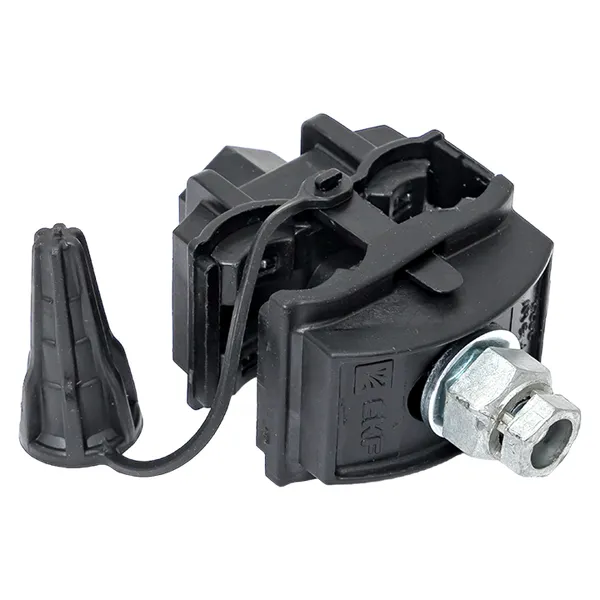

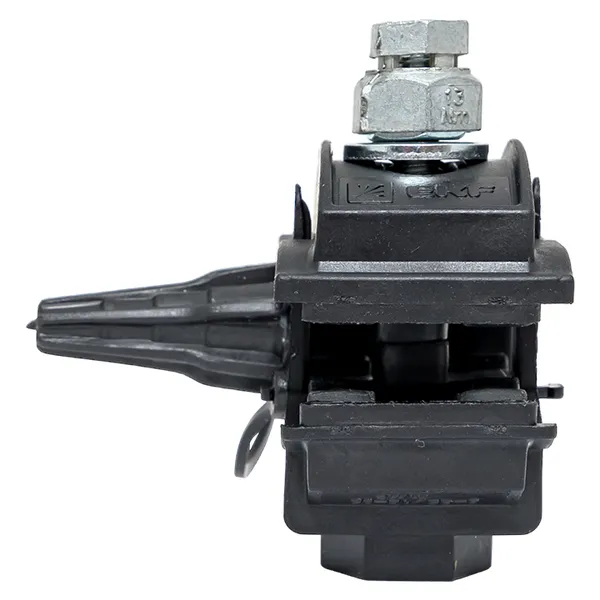

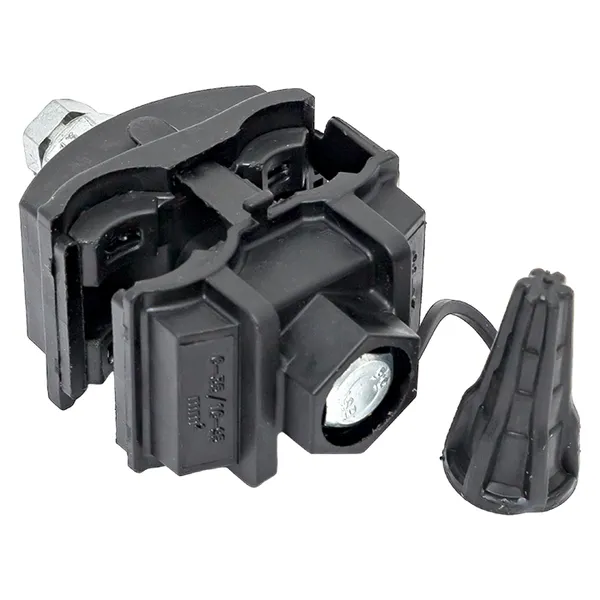

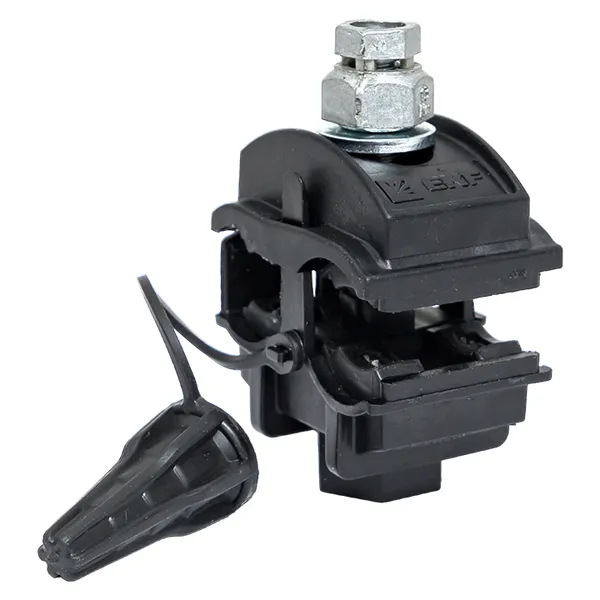

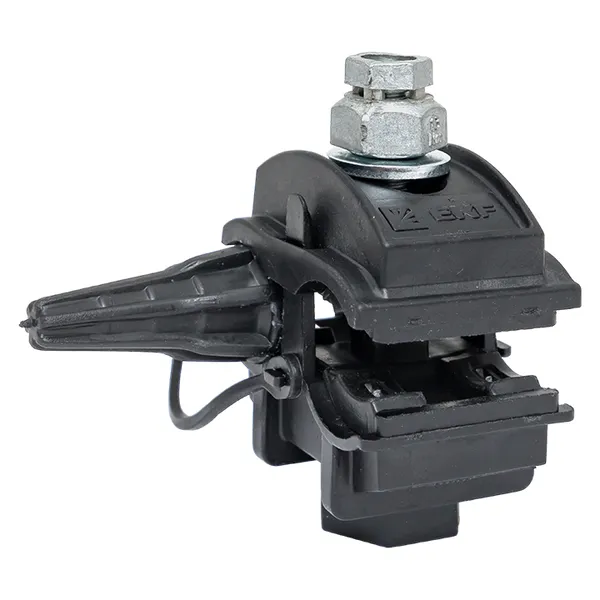

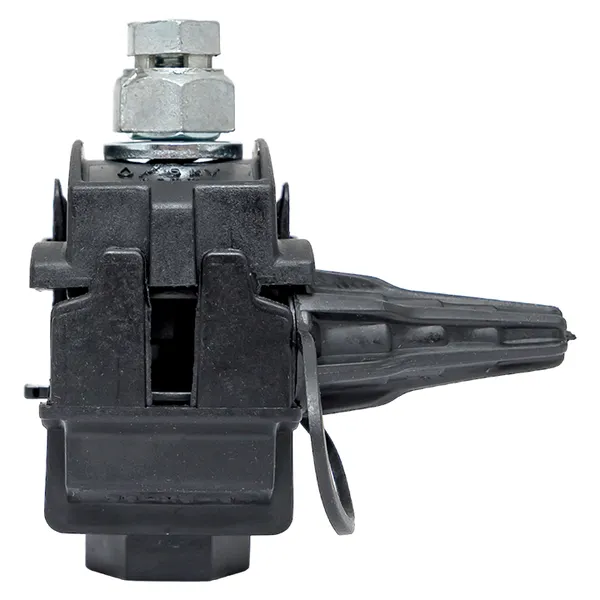

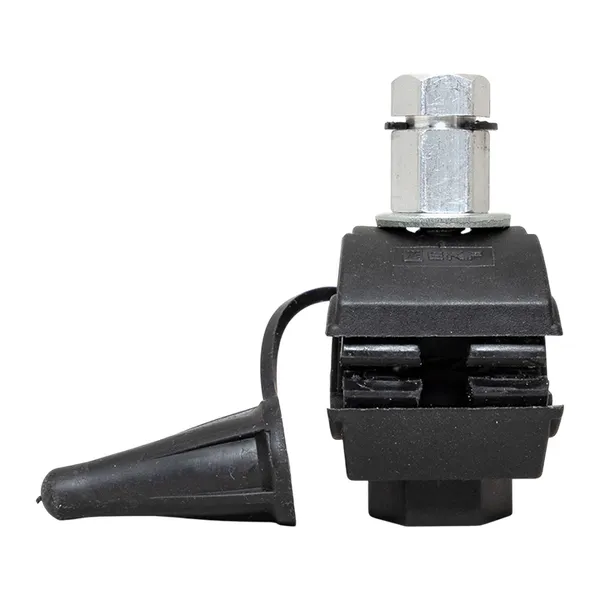

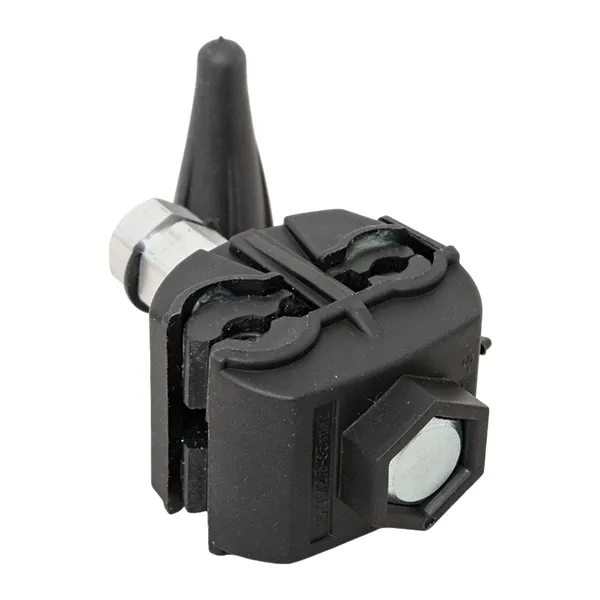

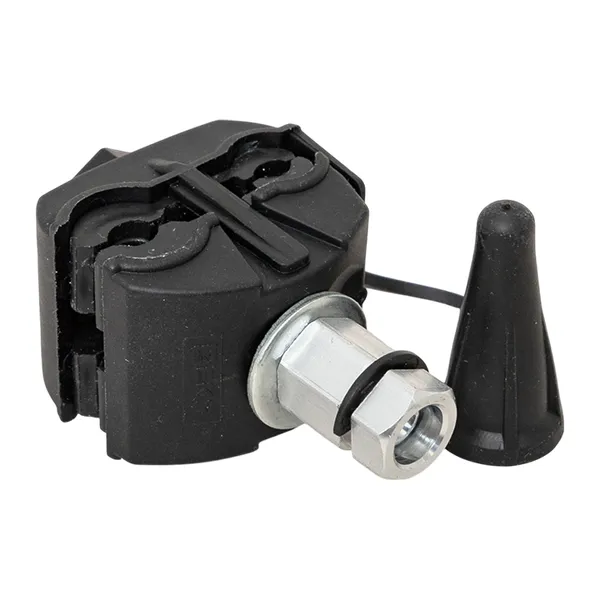

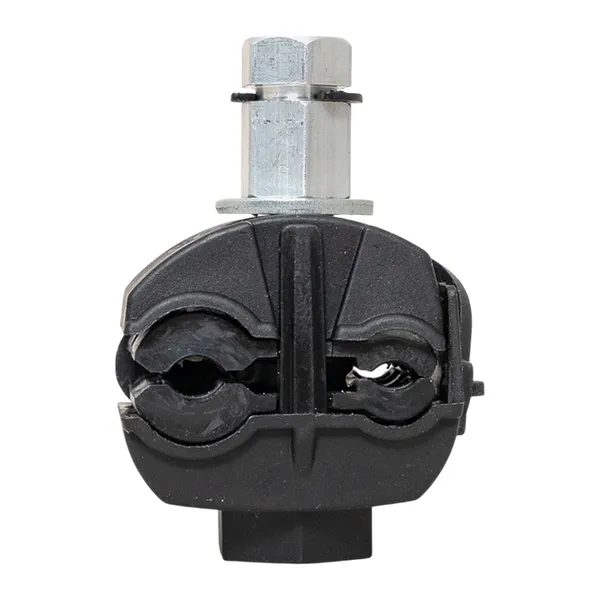

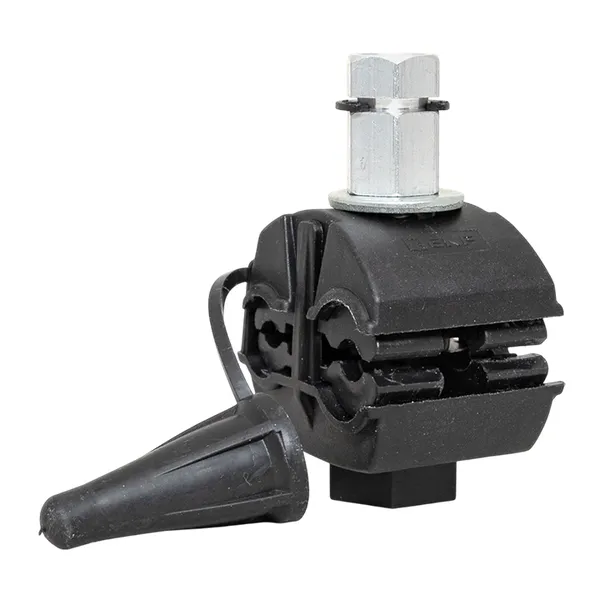

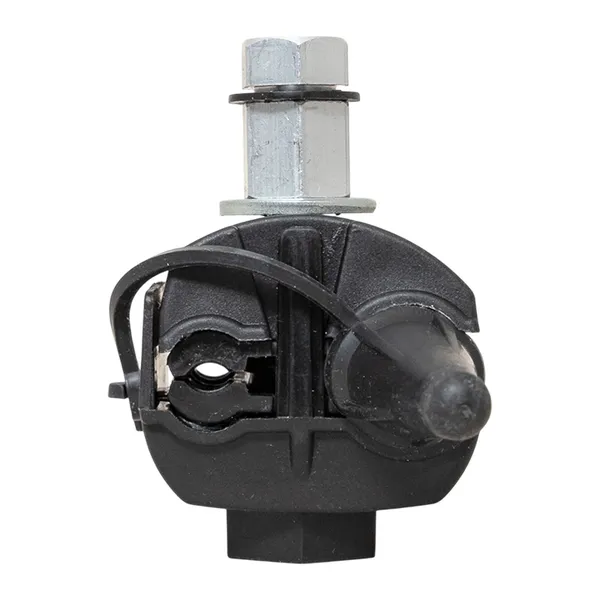

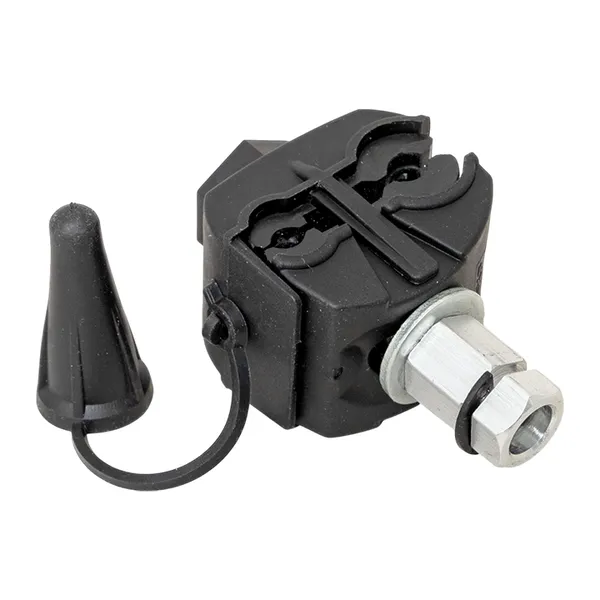

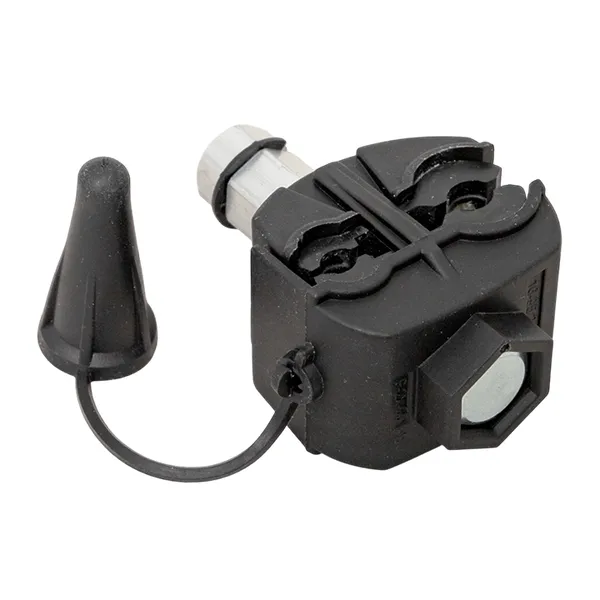

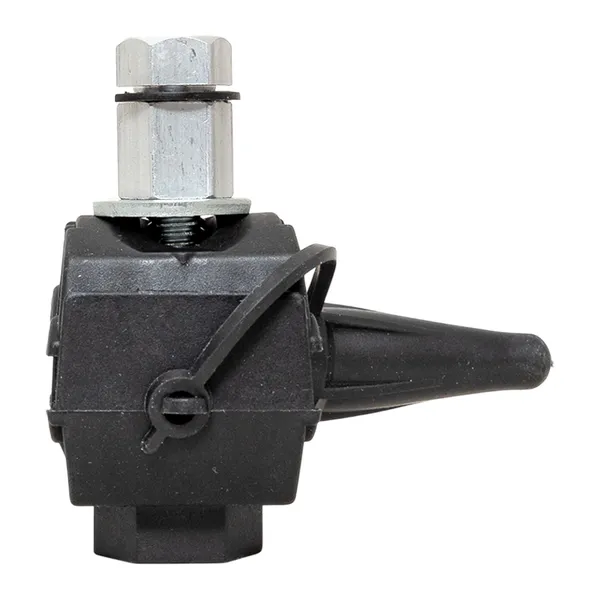

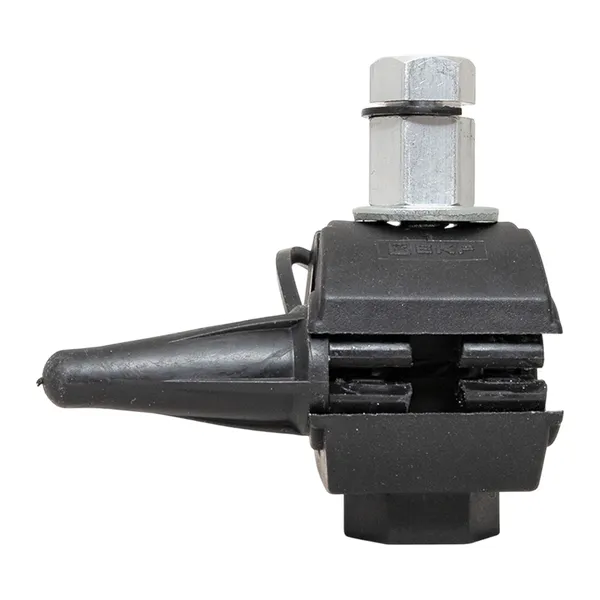

Зажим прокалывающий ответвительный P2X-95 16-95 мм2 / 6-35 мм2 EKF
Рекомендованная розничная цена 215 ₽ за шт
Базовая цена 286 ₽ за шт
2 150 ₽ Цена за упаковку
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь вам по телефону
Описание
Описание
Зажим типа p-2x-95 предназначен для герметичного электрического соединения ответвительной линии СИП с магистралью. Контакт с изолированным проводом обеспечивается прокалыванием изоляции. При достижении момента, необходимого для создания надежного электрического контакта проводов, происходит срыв головки болта. Контактные пластины изготовлены из алюминиевого сплава. На прокалывающие элементы нанесена контактная смазка. Болт изолирован от контактных деталей зажима. Зажим устойчив к ультрафиолетовому и солнечному излучению, высоким и низким температурам, коррозии и агрессивным атмосферным воздействиям.
Характеристики
Техническая спецификация
Статус | Регулярная |
Номин. поперечное сечение магистрали, мм² | 16...95 |
Номин. поперечное сечение ответвления, мм² | 2,5...35 |
Материал проводника ответвления | Алюминий |
Изолированный зажим | Да |
Материал проводника магистрали | Алюминий |
Тип канала зажима проводника магистрали | Открыто с обеих сторон |
Тип канала зажима проводника ответвления | Открыто с обеих сторон |
Тип соединения | Винтовое/болтовое соединение с прокалыванием изоляции (IPC) |
Защитное покрытие поверхности | Без покрытия (голый) |
Температура монтажа, °C | -20...50 |
Температура эксплуатации, °C | -60...50 |
Гарантийный срок эксплуатации | 7 лет |
Гарантийный срок хранения | 7 лет |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|

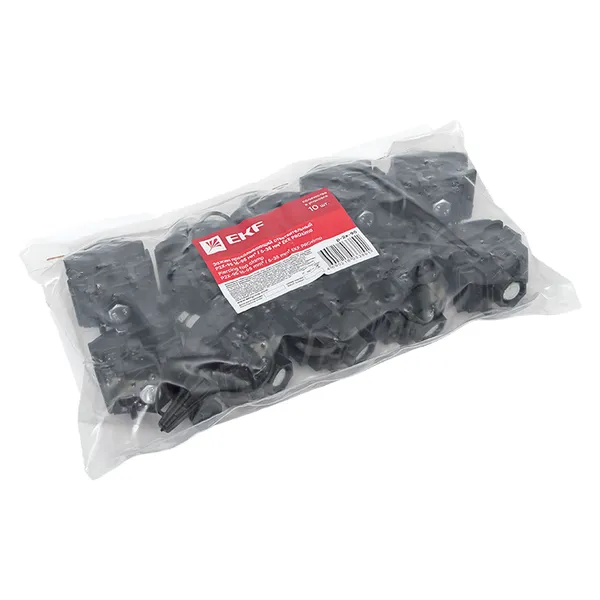

Количество в упаковке | 1 | 10 | 160 |
Единица хранения | Штука | Коробка | Коробка |
Штрих-код | 4690216257358 | 4690216033891 | 14690216131266 |
Вес брутто, кг | 0.1430 | 1.1450 | 22.8000 |
Объем, м³ | 0.00022500 | 0.00263300 | 0.02213500 |
Длина, м | 0.0500 | 0.3510 | 0.2330 |
Ширина, м | 0.0450 | 0.1000 | 0.1900 |
Высота, м | 0.1000 | 0.0750 | 0.5000 |
Документация
Документация
Сертификаты
Отказное письмо (PDF, 1.8 МБ)
Паспорта
Паспорт (PDF, 103.0 КБ)
Мастер-каталоги
Мастер-каталог "Зажимы прокалывающие ответвительные EKF" (PDF, 429.7 КБ)
Прочее
Сертификат соответсвия (PDF, 2.5 МБ)
Файлы для скачивания
ПО для проектирования ВЛ nanoCAD 2021-2022 (ZIP, 11.2 МБ)
ПО для проектирования ВЛ nanoCAD 2023 (ZIP, 11.1 МБ)
ПО для проектирования ВЛ AutoCAD 2012-2024 (ZIP, 16.7 МБ)
