Рекомендованная розничная цена 197 ₽ за шт
Базовая цена 262 ₽ за шт
3 940 ₽ Цена за упаковку
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
| Статус | Регулярная |
| Номин. поперечное сечение магистрали, мм² | 16...95 |
| Номин. поперечное сечение ответвления, мм² | 1,5...10 |
| Материал проводника ответвления | Алюминий/медь |
| Изолированный зажим | Да |
| Материал проводника магистрали | Алюминий/медь |
| Тип канала зажима проводника магистрали | Открыто с обеих сторон |
| Тип канала зажима проводника ответвления | Открыто с одной стороны |
| Тип соединения | Винтовое/болтовое соединение с прокалыванием изоляции (IPC) |
| Защитное покрытие поверхности | Лужёный (-ая) |
| Температура монтажа, °C | -20...50 |
| Температура эксплуатации, °C | -60...50 |
| Гарантийный срок эксплуатации | 7 лет |
| Гарантийный срок хранения | 7 лет |
| Материал изделия | Стеклоармированный полиамид |
| Материал контактных пластин | Алюминиевый сплав с лужением |
| Материал подключаемых проводников | Алюминий/медь |
| Сечение жилы магистрали, мм² | 16…95 |
| Сечение жилы ответвления, мм² | 1,5…10 |
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|

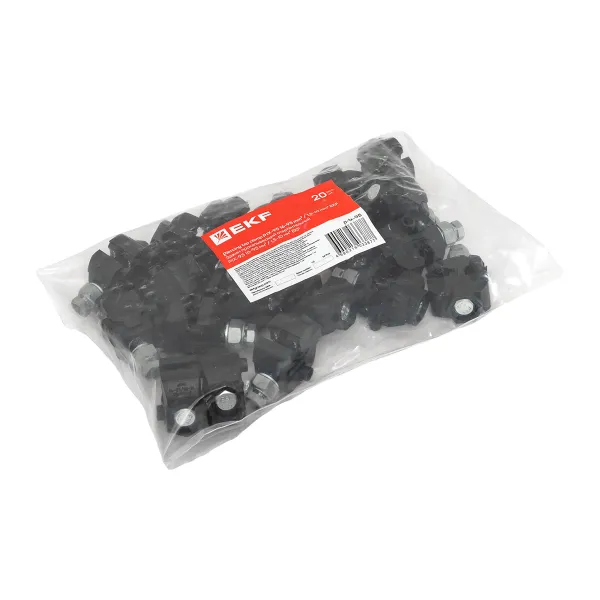

| Количество в упаковке | 1 | 20 | 320 |
| Единица хранения | Штука | Коробка | Коробка |
| Штрих-код | 4690216494494 | 4690216033877 | 14690216033867 |
| Вес брутто, кг | 0.0570 | 1.0320 | 18.1650 |
| Объем, м³ | 0.00007700 | 0.00270100 | 0.06234100 |
| Длина, м | 0.0400 | 0.3580 | 0.3850 |
| Ширина, м | 0.0350 | 0.0770 | 0.4250 |
| Высота, м | 0.0550 | 0.0980 | 0.3810 |
Описание

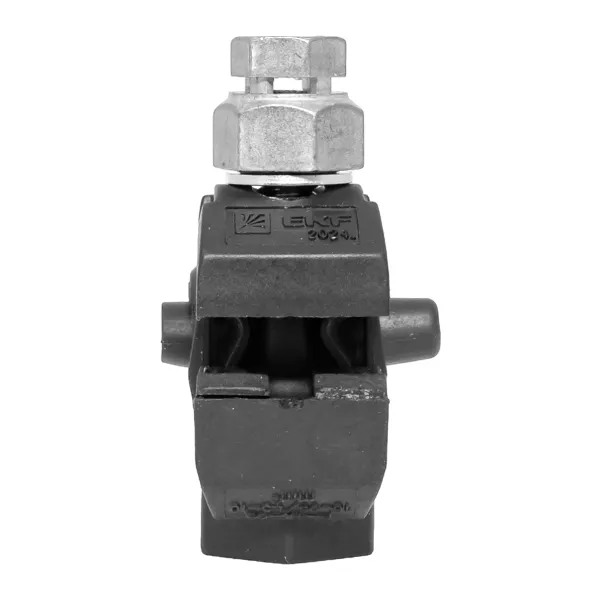

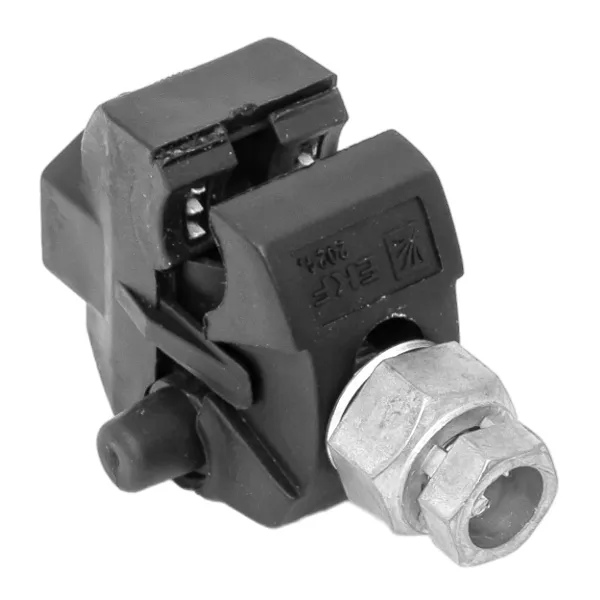

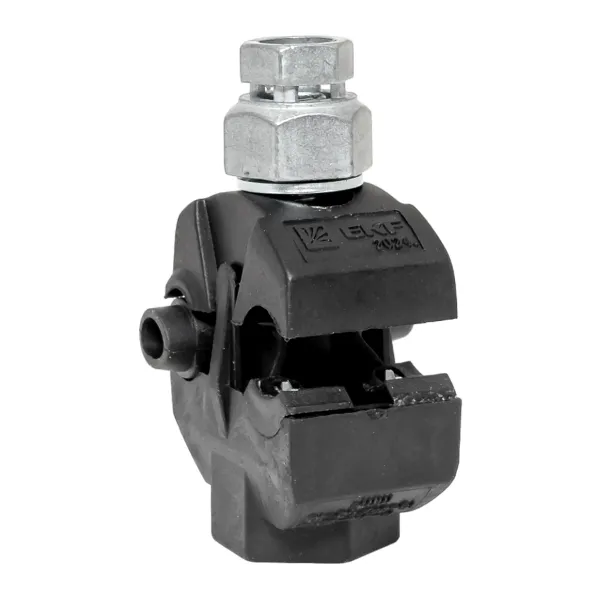

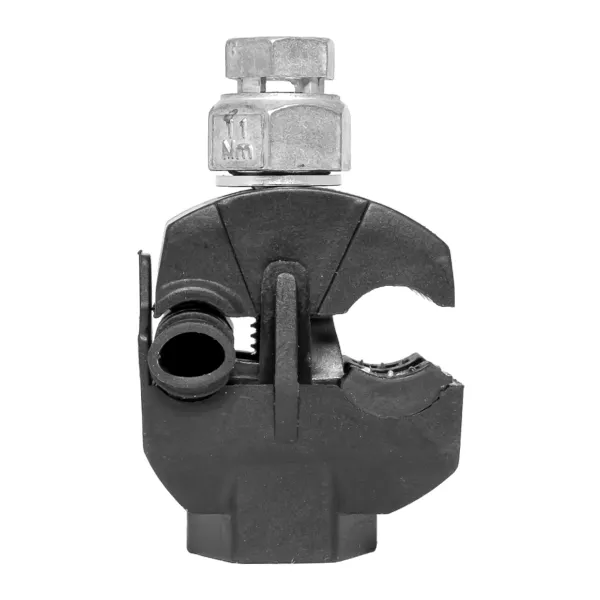

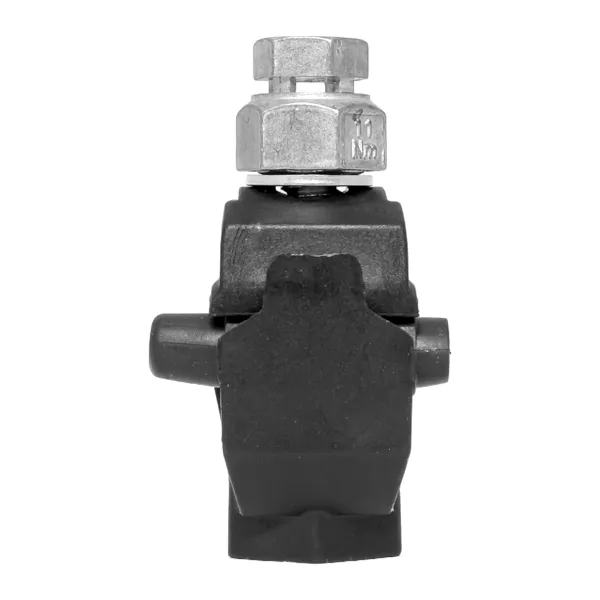

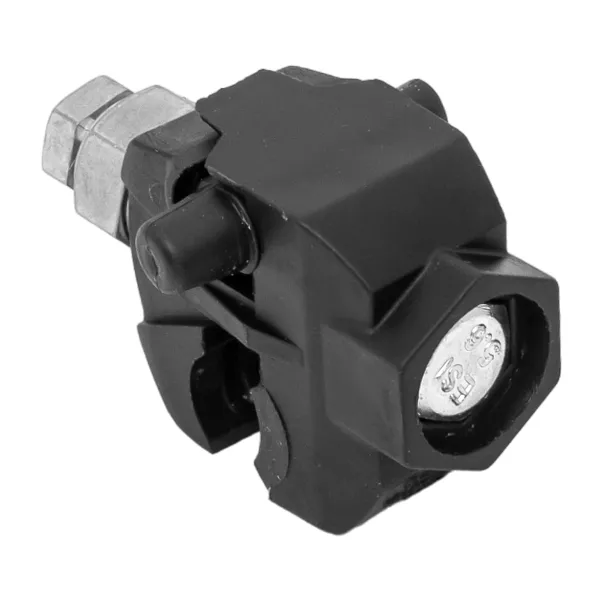

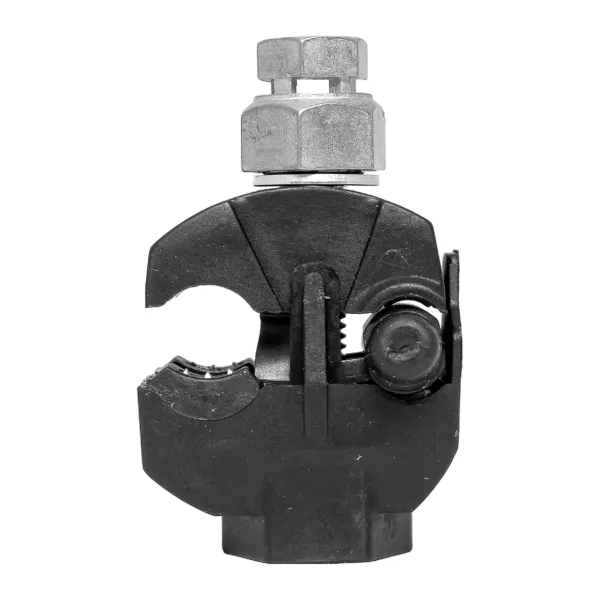

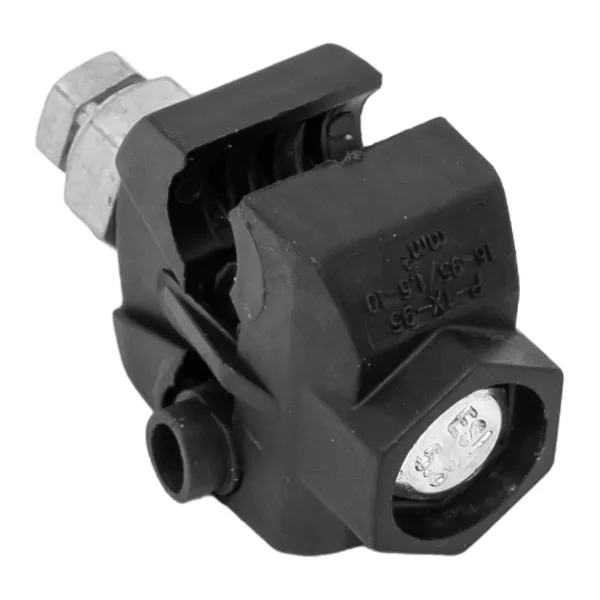

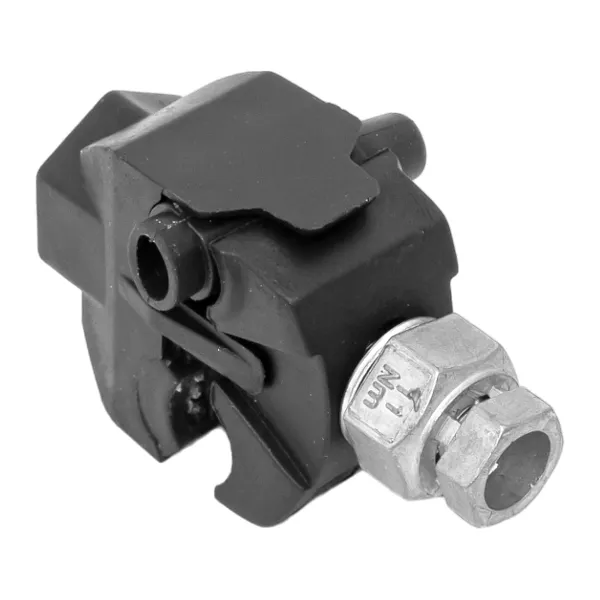

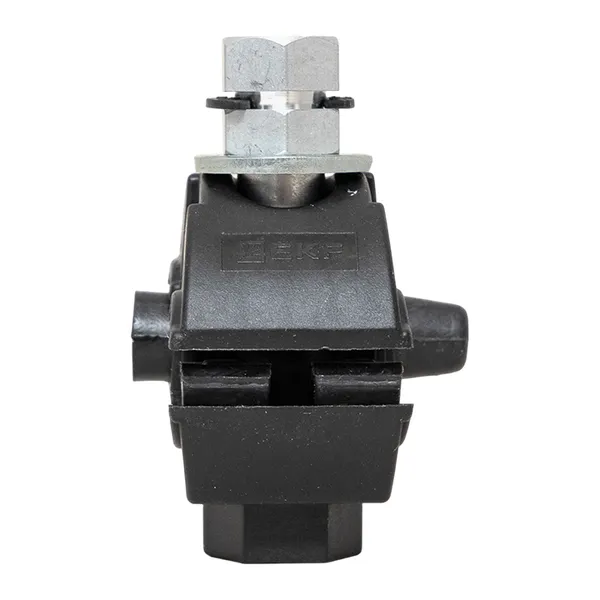

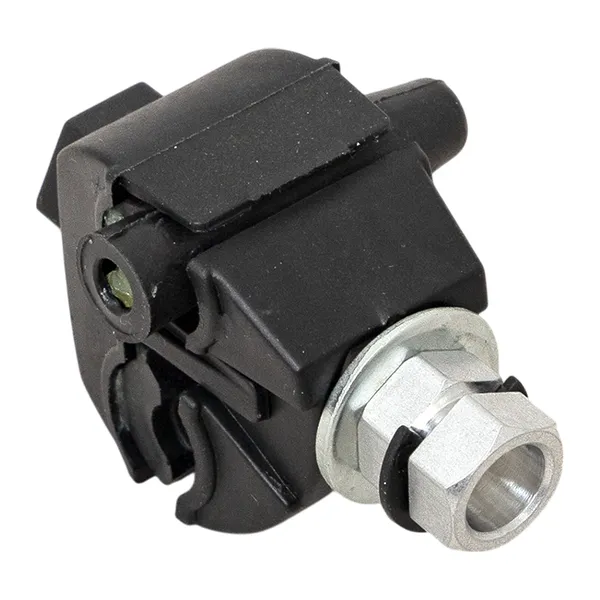

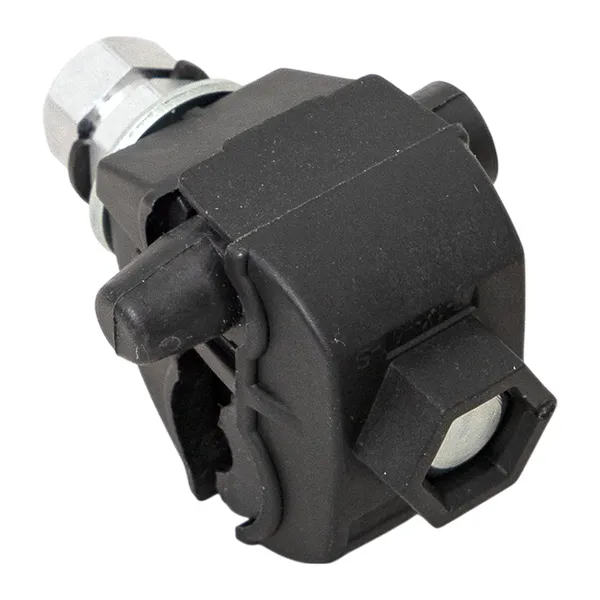

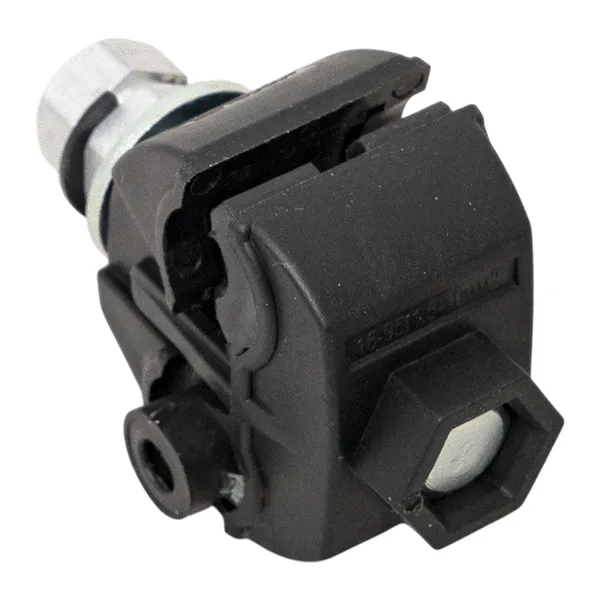

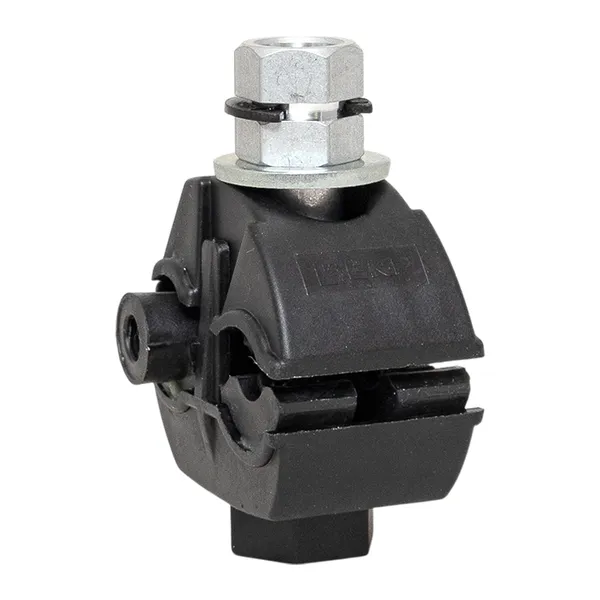

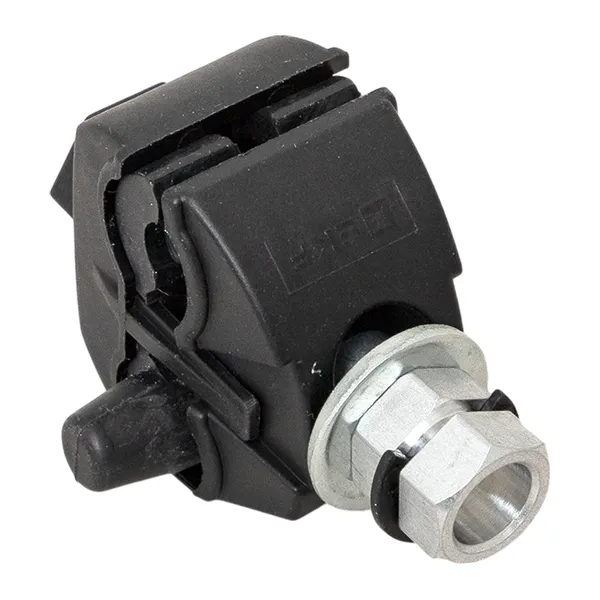

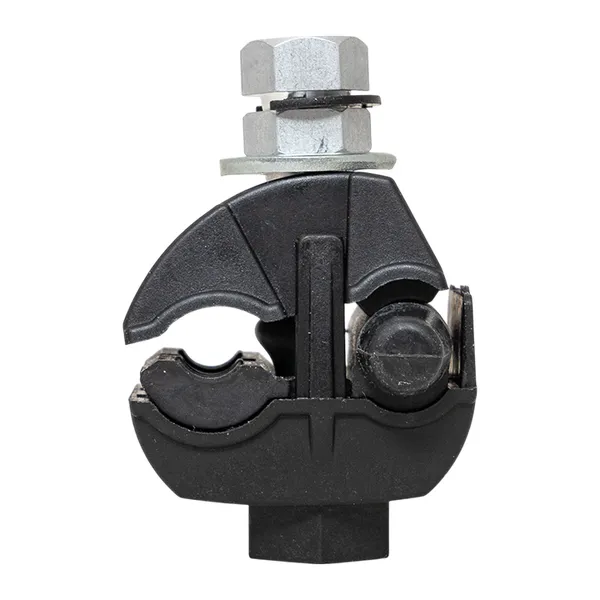

Зажим типа p-1x-95 предназначен для герметичного электрического соединения и ответвления изолированных абонентских проводов, а также проводников освещения от магистрали. Контакт с изолированным проводом обеспечивается прокалыванием изоляции. При достижении момента, необходимого для создания надежного электрического контакта проводов, происходит срыв головки болта. Контактные пластины изготовлены из алюминиевого сплава с лужением. На прокалывающие элементы нанесена контактная смазка. Болт изолирован от контактных деталей зажима. Зажим устойчив к ультрафиолетовому и солнечному излучению, высоким и низким температурам, коррозии и агрессивным атмосферным воздействиям.
Документация и ПО
Отказное письмо (PDF, 1.4 МБ)
Сертификат соответствия РОСС RU.04РИД0.ОСП06.С01311 (PDF, 2.5 МБ)
Паспорт «Зажим прокалывающий ответвительный P-X EKF» (PDF, 101.5 КБ)
Мастер-каталог, раздел «Зажимы прокалывающие ответвительные EKF» (PDF, 429.7 КБ)
Обзор ПО для проектирования ВЛ (PDF, 631.6 КБ)
Инструкция по установке ПО для проектирования ВЛ (PDF, 1.1 МБ)
ПО для проектирования. nanoCAD (ZIP, 14.5 МБ)
ПО для проектирования. AutoCAD (ZIP, 20.8 МБ)
ПО для проектирования ВЛ nanoCAD 2021-2022 (ZIP, 11.2 МБ)
ПО для проектирования ВЛ AutoCAD 2012-2024 (ZIP, 16.7 МБ)
ПО для проектирования ВЛ nanoCAD 2023 (ZIP, 11.1 МБ)
