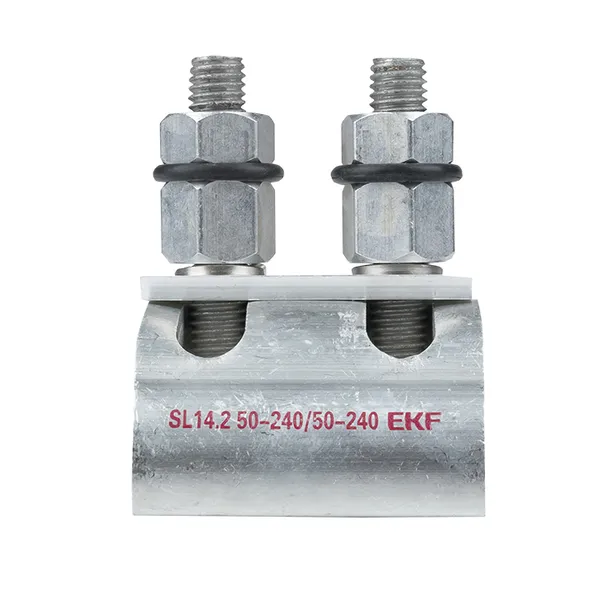

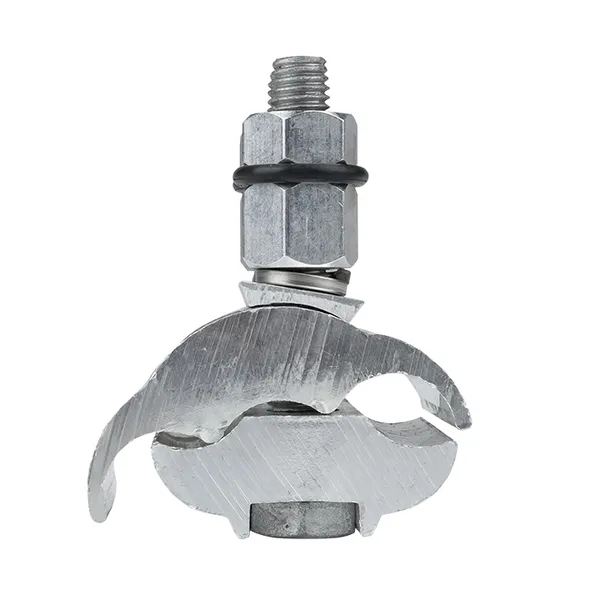

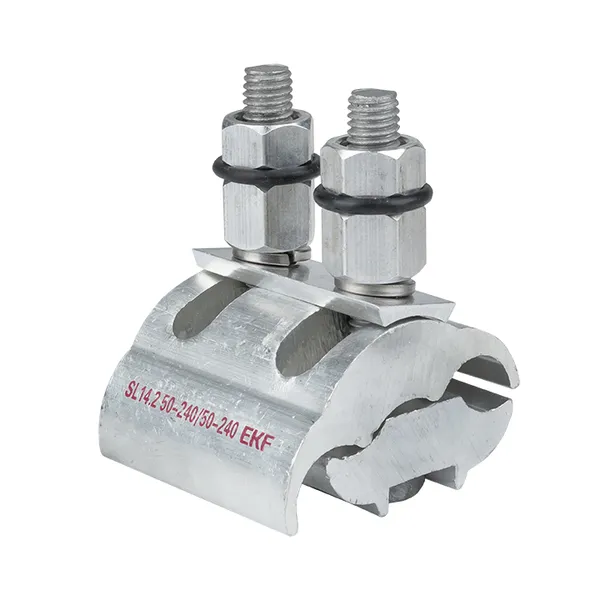

Зажим ответвительный плашечный SL14.2 50-240 мм2 / 50-240 мм2 EKF
/products/89ADAFFB3B270ECC97185F1E5A6A9278.jpg)
/products/5215D9A48DF2D0DEF218FE401153A480.jpg)
/products/54E94440F5E7EF2A20951709513A799F.jpg)
/products/89ADAFFB3B270ECC97185F1E5A6A9278.jpg)
/products/5215D9A48DF2D0DEF218FE401153A480.jpg)
/products/54E94440F5E7EF2A20951709513A799F.jpg)
Рекомендованная розничная цена 579 ₽ за шт
Базовая цена 772 ₽ за шт
5 790 ₽ Цена за упаковку
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус | Регулярная |
| Номин. поперечное сечение магистрали, мм² | 50...240 |
| Номин. поперечное сечение ответвления, мм² | 50...240 |
| Материал проводника ответвления | Алюминий |
| Изолированный зажим | Нет |
| Материал проводника магистрали | Алюминий |
| Тип канала зажима проводника магистрали | Открыто с обеих сторон |
| Тип канала зажима проводника ответвления | Открыто с обеих сторон |
| Тип соединения | Винтовое/болтовое соединение |
| Защитное покрытие поверхности | Без покрытия (голый) |
| Температура монтажа, °C | -20...50 |
| Температура эксплуатации, °C | -60...50 |
| Гарантийный срок эксплуатации | 7 лет |
| Гарантийный срок хранения | 7 лет |
| Материал изделия | Алюминиевый сплав |
| Количетсво болтов | 2 |
| Сечение жилы магистрали, мм² | 50…240 |
| Сечение жилы ответвления, мм² | 50…240 |
| Климатическое исполнение и категория размещения по ГОСТ 15150 | УХЛ1 |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 10 | 80 |
| Единица хранения | Штука | Коробка | Коробка |
| Штрих-код | 4690216086354 | 4690216086347 | 14690216086344 |
| Вес брутто, кг | 0.2625 | 0.0262 | 21.9500 |
| Объем, м³ | 0.00000004 | 0.00000000 | 0.02231250 |
| Длина, м | 0.0025 | 0.0002 | 0.5250 |
| Ширина, м | 0.0025 | 0.0002 | 0.2500 |
| Высота, м | 0.0065 | 0.0006 | 0.1700 |
Описание
Описание
Зажим типа sl-14.2 предназначен для создания электрического соединения неизолированных алюминиевых или стальных проводов. Контакт между проводами осуществляется прижимной пластиной. При достижении момента, необходимого для создания надежного электрического контакта проводов, происходит срыв головки болта. Имеет два болта для увеличения прижимного усилия. Зажим устойчив к ультрафиолетовому и солнечному излучению, высоким и низким температурам, коррозии и агрессивным атмосферным воздействиям.
Документация и ПО
Документация и ПО
Сертификаты
Сертификат соответствия РОСС RU.04РИД0.ОСП06.С01311 (PDF, 2.5 МБ)
Отказное письмо (PDF, 1.4 МБ)
Паспорта
Паспорт «Зажим ответвительный плашечный SL EKF» (PDF, 119.0 КБ)
Мастер-каталоги
Мастер-каталог, раздел «Зажимы плашечные EKF» (PDF, 375.8 КБ)
Прочее
Обзор ПО для проектирования ВЛ (PDF, 631.6 КБ)
Инструкция по установке ПО для проектирования ВЛ (PDF, 1.1 МБ)
Программное обеспечение
ПО для проектирования ВЛ AutoCAD 2012-2024 (ZIP, 16.7 МБ)
ПО для проектирования ВЛ nanoCAD 2023 (ZIP, 11.1 МБ)
ПО для проектирования ВЛ nanoCAD 2021-2022 (ZIP, 11.2 МБ)
Файлы для скачивания
ПО для проектирования ВЛ nanoCAD 2023 (ZIP, 11.1 МБ)
ПО для проектирования ВЛ AutoCAD 2012-2024 (ZIP, 16.7 МБ)
ПО для проектирования ВЛ nanoCAD 2021-2022 (ZIP, 11.2 МБ)
