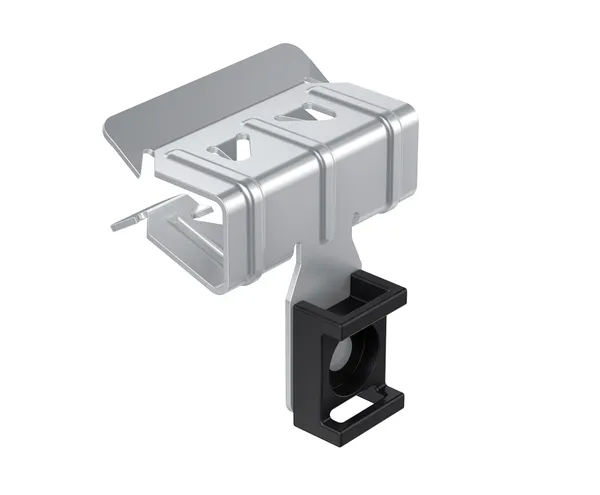

Зажим балочный 15-20 мм под нейл.стяжку TDZ EKF
Рекомендованная розничная цена 219 ₽ за шт
Базовая цена 292 ₽ за шт
4 380 ₽ Цена за упаковку
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь вам по телефону
Характеристики
Техническая спецификация
Статус | Регулярная |
Материал | Сталь |
Тип крепления | Пружинный зажим |
Толщина фланца, мм | 15...20 |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество в упаковке | 1 | 20 | 200 |
Единица хранения | Штука | Упаковка | Упаковка |
Штрих-код | 4690216499789 | 4690216499796 | 14690216499786 |
Вес брутто, кг | 0.0240 | 0.4800 | 4.8000 |
Объем, м³ | 0.00005400 | 0.00089600 | 0.01359800 |
Длина, м | 0.0490 | 0.0800 | 0.3700 |
Ширина, м | 0.0440 | 0.0700 | 0.2100 |
Высота, м | 0.0250 | 0.1600 | 0.1750 |
Описание
Применение
- Система балочных зажимов EKF применима как в новых так и в реконструируемых зданиях, бизнес и торговых центрах, где есть открытые несущие конструкции в виде балок, а не плиты перекрытия, как, например в жилых домах. Для открытой и скрытой прокладки инженерных коммуникаций, таких как: кабельные трассы, трубы различного назначения, подвесы, информационные и указательные таблицы («вход/выход», направление движения и др.), системы освещения и аварийного освещения. Простота конструкции и монтажа позволяет задействовать менее квалифицированные кадры и применять балочные зажимы, не опасаясь нанести вред конструкции здания.
- Универсальный балочный зажим с отверстием диаметром 6 мм предназначен для организации системы подвесов с помощью металлических тросов, болтовых соединений с резьбой М6 и меньше, а также иных вариантов опусков.
- Зажим балочный под перфоленту можно использовать при прокладке труб большого диаметра, например, при прокладке систем дымоудаления или вентиляции, в тех местах здания, где нет возможности закрепить трассу под крышей или вдоль стены.
- Зажим балочный с резьбой М6 предназначен для организации опусков трасс систем освещения, аварийной сигнализации и оповещения, а также систем подвесов с помощью шпилек и может быть включен в состав лотковой трассы.
Документация
Документация
Сертификаты
Сертификат соответствия ГОСТ Р 53316-2021 на ОКЛ «EKF-ElpromLine»: Кабельный завод ЭлПром (PDF, 3.7 МБ)
Отказное письмо (PDF, 2.0 МБ)
Паспорта
Информационное письмо (PDF, 159.1 КБ)
Мастер-каталоги
Мастер-каталог "Система металлических лотков" (PDF, 4.8 МБ)
Прочее
Сертификат соответствия ГОСТ Р 53316-2009 на ОКЛ «EKF-DoubleLine»: «Электрокабель» Кольчугинский завод», Паритет (PDF, 20.7 МБ)
Чертежи
Чертеж (PDF, 25.2 КБ)
