Рекомендованная розничная цена 1 266 ₽ за шт
Базовая цена 1 688 ₽ за шт
7 596 ₽ Цена за упаковку
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
| Статус |
Регулярная
|
| Температура эксплуатации, °C | -60...50 |
| Гарантийный срок хранения, лет | 7 |
| Температура монтажа, °C | -20...50 |
| Сечение несущей жилы СИП, мм² | 70...95 |
| Серия | PROxima |
| Масса,кг | 0,7 |
| Гарантийный срок эксплуатации, лет | 7 |
| Материал изделия | Алюминиевый сплав/нержавеющая сталь/армированная пластмасса |
| Климатическое исполнение и категория размещения по ГОСТ 15150 | УХЛ1 |
| Разрушающая нагрузка, кН | 20 |
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 30 |
| Единица хранения | Штука | Штука | Коробка |
| Штрих-код | 4690216453804 | 4690216453804 | 14690216443314 |
| Вес брутто, кг | 0.6740 | 0.6740 | 21.1460 |
| Объем, м³ | 0.00325600 | 0.00325600 | 0.03473300 |
| Длина, м | 0.3800 | 0.3800 | 0.4670 |
| Ширина, м | 0.1260 | 0.1260 | 0.4250 |
| Высота, м | 0.0680 | 0.0680 | 0.1750 |
Описание

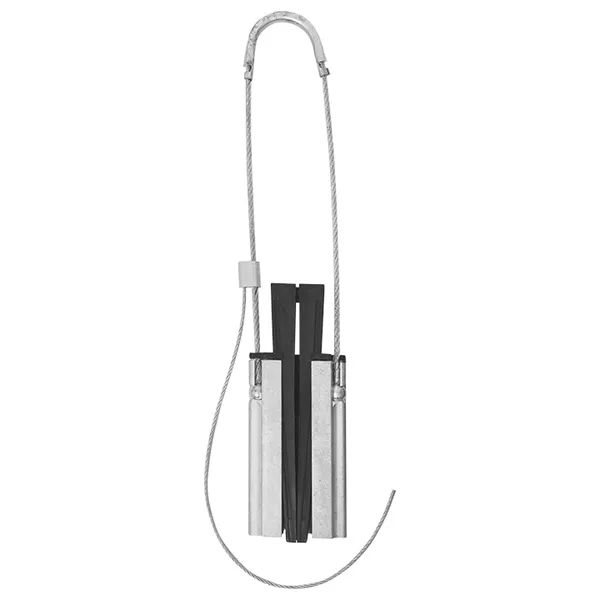

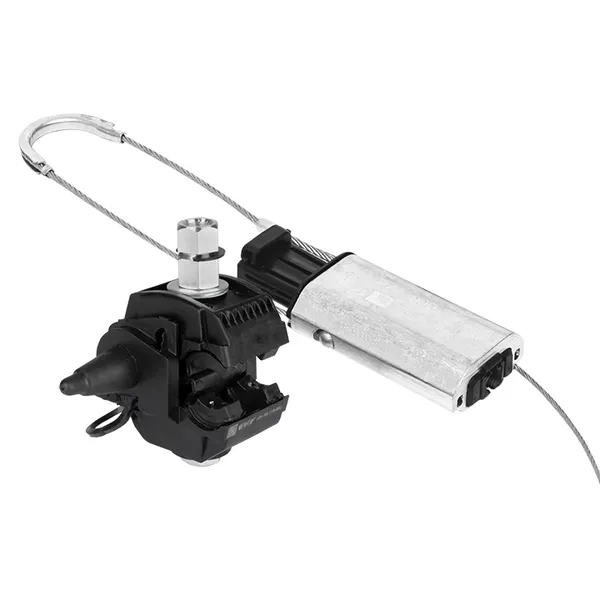

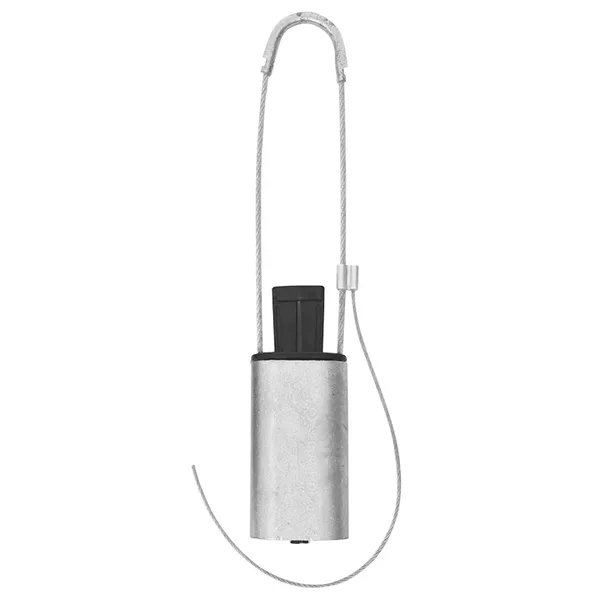

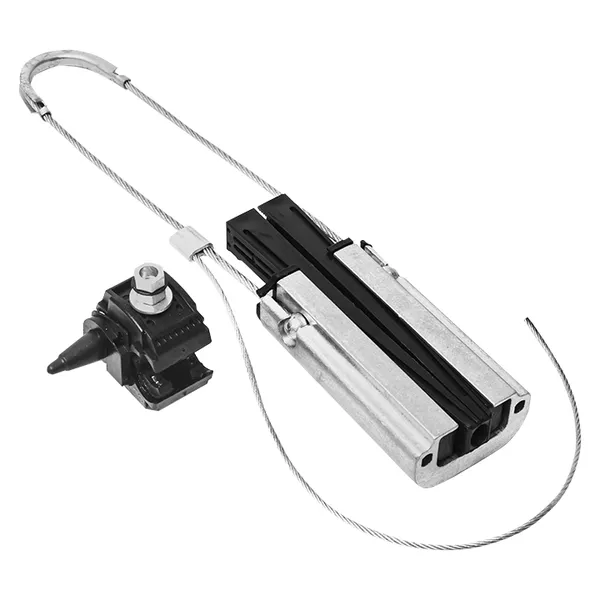

Зажим анкерный типа pa-2000 Rpi предназначен для анкерного крепления изолированного провода СИП-3 к натяжным изолирующим подвескам опор ВЛЗ 6-20 кВ. Оснащен тросом из нержавеющей стали. В трос запрессован проводник для снятия электрического потенциала с провода и отвода на корпус зажима. Зажим устойчив к ультрафиолетовому и солнечному излучению, высоким и низким температурам, коррозии и агрессивным атмосферным воздействиям. Для монтажа троса уравнивания потенциала в комплект входит ответвительный прокалывающий зажим.
Документация и ПО
Сертификат соответстия № РОCC RU.04РИДО.ОСПО6.C01311 (PDF, 2.5 МБ)
Паспорт «Зажим анкерный клиновой PA2000Rpi 1х70-95 мм2 EKF» (PDF, 141.7 КБ)
Каталог типовых узлов «Арматура для СИП» (PDF, 4.0 МБ)
Обзор ПО для проектирования ВЛ (PDF, 631.6 КБ)
Инструкция по установке ПО для проектирования ВЛ (PDF, 1.1 МБ)
ПО для проектирования. AutoCAD (ZIP, 20.8 МБ)
ПО для проектирования. nanoCAD (ZIP, 14.5 МБ)
Чертеж «Зажим анкерный клиновой PA2000Rpi 1х70-95 мм2 EKF» (PDF, 24.8 КБ)
Альбом типовых решений СИП 2025 (PDF, 4.1 МБ)
