Характеристики
| Статус | Снята с производства |
| Номин. продолжительный ток Iu, А | 200 |
| Количество полюсов | 4 |
| Номин. напряжение, В | 400...690 |
| Номин. отключающая способность Icu при 400 В, 50 Гц, кА | 35 |
| Диапазон установки расцепителя перегрузки, А | 200...200 |
| Серия | PROxima |
| Есть штрихкод на каждой штуке товара | Да |
| Степень защиты (IP) | IP30 |
| Количество вспомогат. нормально замкнутых (НЗ) контактов | 0 |
| Тип подключения силовой электрич. цепи | Болтовое соединение |
| С расцепителем минимального напряжения | Нет |
| Конструкция прибора | Комплектное устройство в корпусе |
| Количество вспомогат. нормально разомкнутых (НО) контактов | 0 |
| Тип элемента управления | Рычажковый (перекидной рычаг) |
| Встроенная защита от замыканий на землю | Нет |
| Подходит для монтажа на DIN-рейку (O-типа) | Нет |
| Тип расцепителя | Термомагнитный нерегулируемый |
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 8 |
| Единица хранения | Штука | Штука | Упаковка |
| Штрих-код | 4690216400860 | 4690216400860 | 24690216400864 |
| Вес брутто, кг | 2.1750 | 2.1750 | 17.4000 |
| Объем, м³ | 0.00215050 | 0.00215050 | 1.10105600 |
| Длина, м | 0.1100 | 0.1100 | 0.8800 |
| Ширина, м | 0.1150 | 0.1150 | 0.9200 |
| Высота, м | 0.1700 | 0.1700 | 1.3600 |
Описание

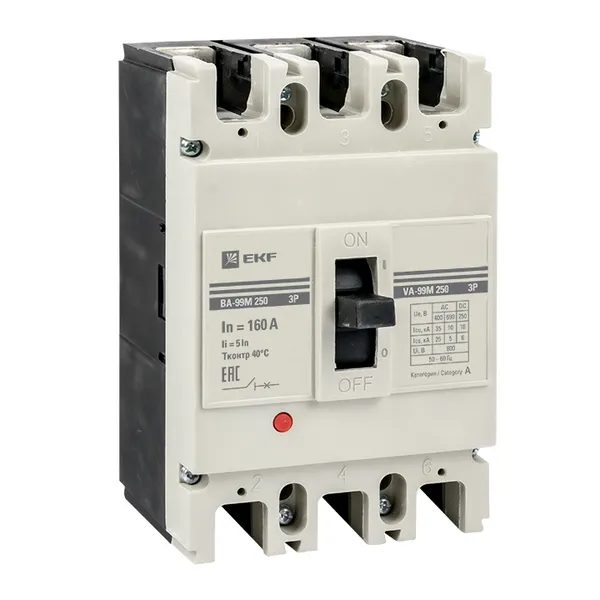

Выключатель ВА-99М выполнен в виде моноблока и состоит из основания и крышки с фальшпанелью, в которой имеется окно для рукоятки управления и толкатель кнопки «Тест» - проверки механизма отключения выключателя. Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, неподвижных и подвижных контактов с системой дугогашения, механизма управления, блока защиты от сверхтоков. Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части.
Документация
Сертификат соответсвия ЕАЭС KG 417045.CN.02.00828-25 (PDF, 3.7 МБ)
Паспорт «Выключатели автоматические ВА-99М EKF» (PDF, 1.5 МБ)
Мастер-каталог, раздел «Дополнительные устройства для ВА-99M EKF» (PDF, 1.0 МБ)
Мастер-каталог, раздел «Выключатели автоматические ВА-99М EKF» (PDF, 1.4 МБ)
