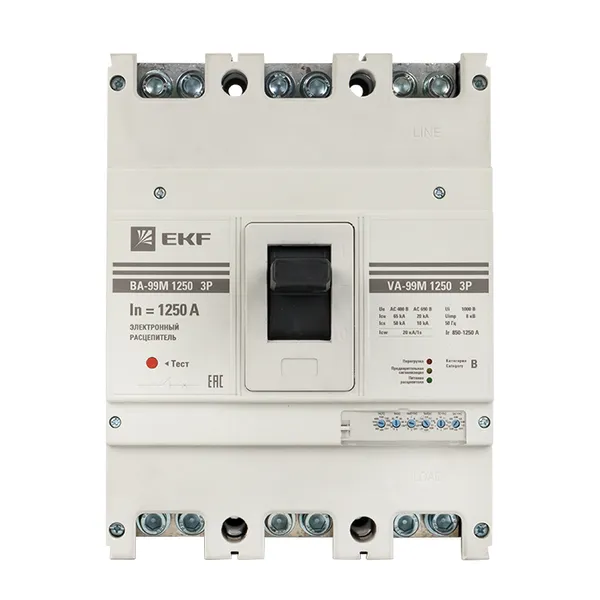

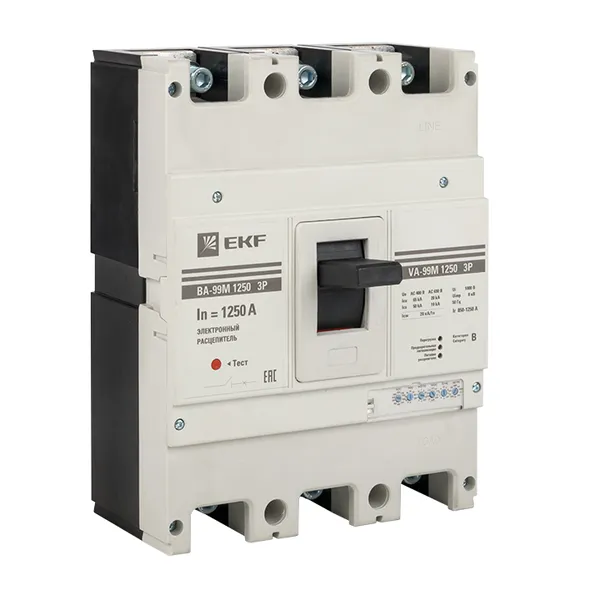

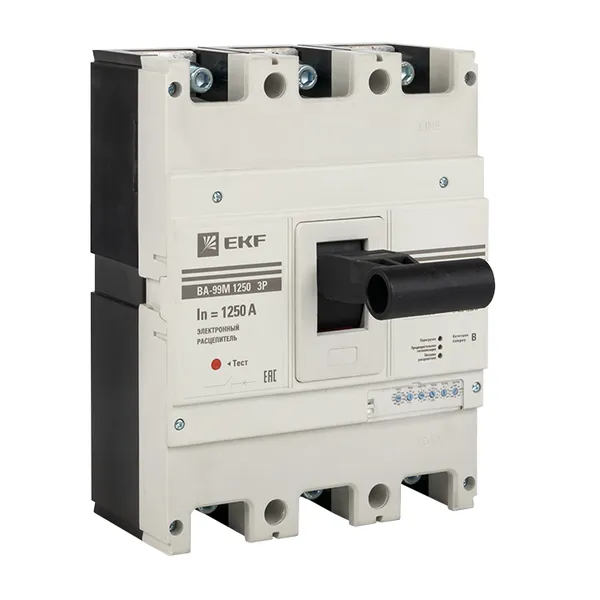

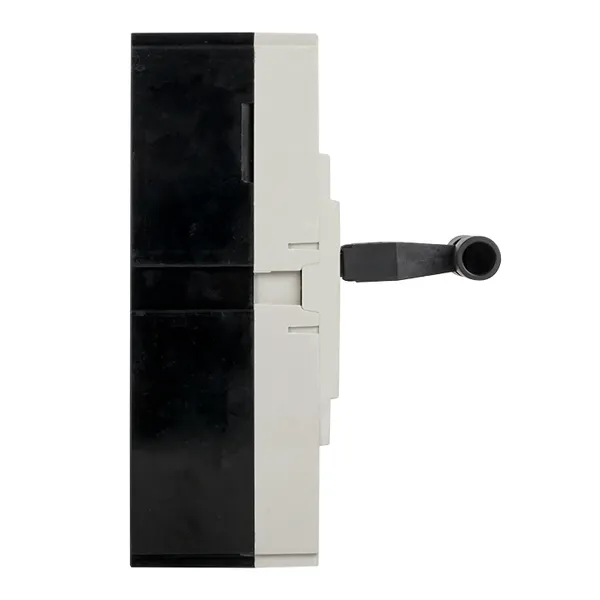

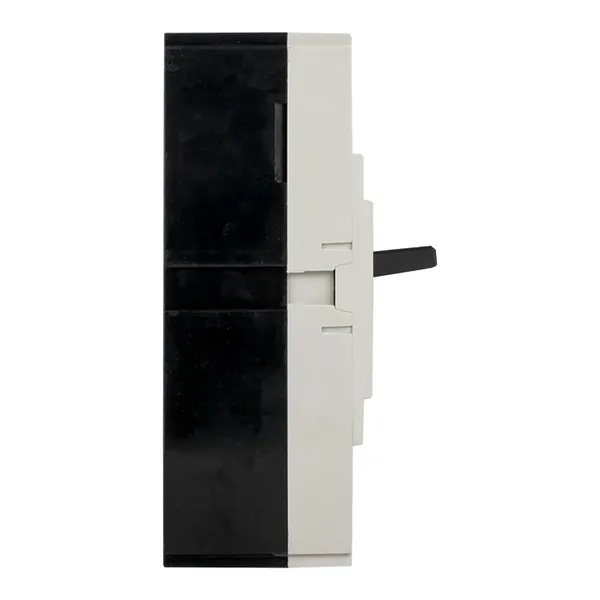

Выключатель автоматический ВА-99М 1250/1250А 3P 50кА с электронным расцепителем EKF
Рекомендованная розничная цена 162 539 ₽ за шт
216 719 ₽ Базовая цена за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
Статус | Регулярная |
Серия продукции | ВА-99М |
Номин. продолжительный ток Iu, А | 1 250 |
Номин. напряжение, В | 400...690 |
Номин. отключающая способность Icu при 400 В, 50 Гц, кА | 50 |
Диапазон установки расцепителя перегрузки, А | 850...1250 |
Диапазон краткосрочной задержки расцепителя короткого замыкания, А | 1700...15000 |
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А | 3400...17500 |
Тип подключения силовой электрич. цепи | Болтовое соединение |
Тип элемента управления | Рычажковый (перекидной рычаг) |
Подходит для монтажа на DIN-рейку (?-типа) | Нет |
Встроенная защита от замыканий на землю | Нет |
С расцепителем минимального напряжения | Нет |
Конструкция прибора | Комплектное устройство в корпусе |
Степень защиты (IP) | IP00 |
Количество полюсов | 3 |
Есть штрихкод на каждой штуке товара | Да |
Тип расцепителя | Электронный |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество в упаковке | 1 | 1 | 1 |
Единица хранения | Штука | Штука | Штука |
Штрих-код | 4690216275833 | 4690216275833 | 4690216275833 |
Вес брутто, кг | 10.2430 | 10.2430 | 10.2430 |
Объем, м³ | 0.01700200 | 0.01700200 | 0.01700200 |
Длина, м | 0.3160 | 0.3160 | 0.3160 |
Ширина, м | 0.2550 | 0.2550 | 0.2550 |
Высота, м | 0.2110 | 0.2110 | 0.2110 |
Описание
Описание

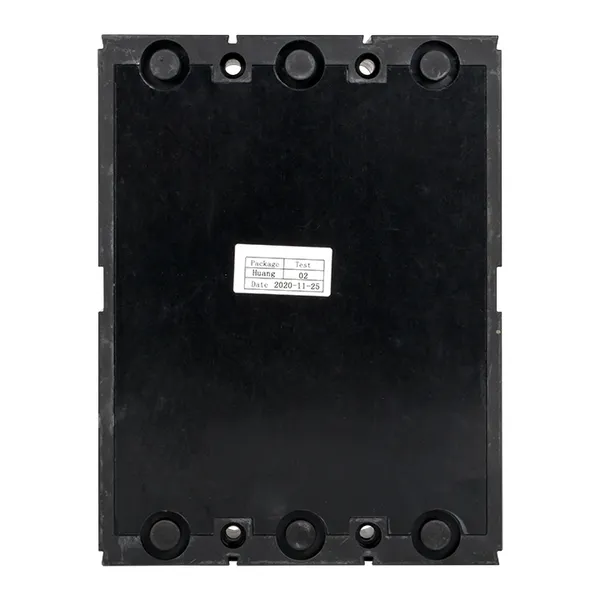

Выключатель ВА-99М выполнен в виде моноблока и состоит из основания и крышки с фальшпанелью, в которой имеется окно для рукоятки управления и толкатель кнопки «Тест» - проверки механизма отключения выключателя. Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, неподвижных и подвижных контактов с системой дугогашения, механизма управления, блока защиты от сверхтоков. Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части.
Документация
Документация
Сертификаты
Сертификат соответствия C-CN.НВ29.В.00780/20 (PDF, 13.9 МБ)
Паспорта
Паспорт «Выключатели автоматические ВА-99М EKF» (PDF, 1008.6 КБ)
Мастер-каталоги
Мастер-каталог, раздел «Выключатели автоматические ВА-99М EKF» (PDF, 1.4 МБ)
Мастер-каталог, раздел «Дополнительные устройства для ВА-99M EKF» (PDF, 1.0 МБ)
