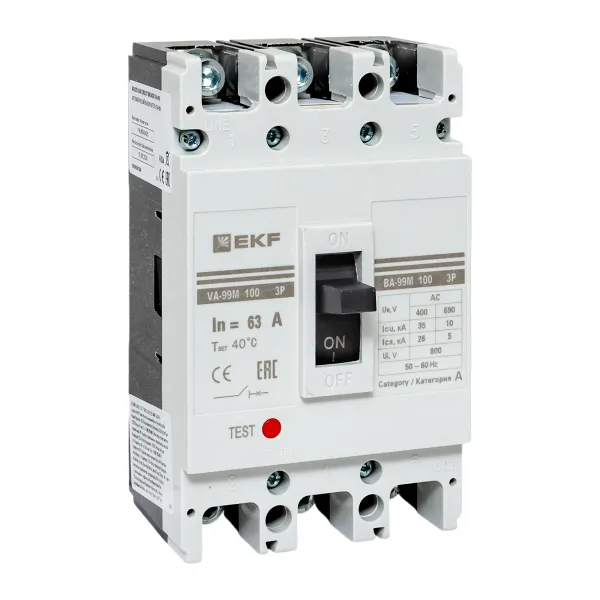

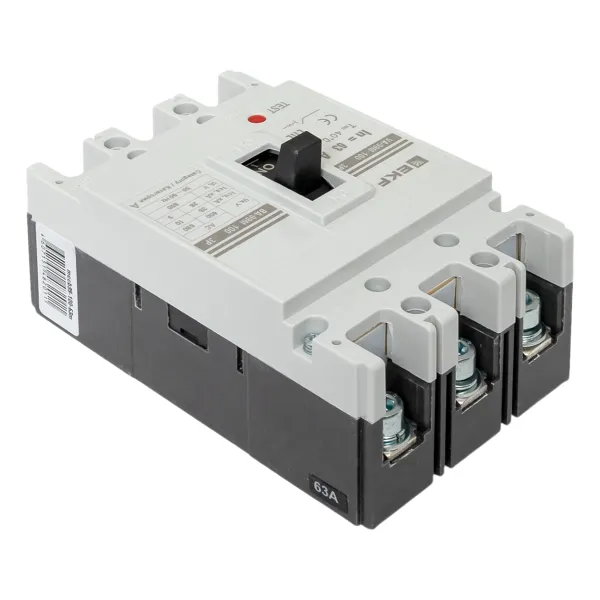

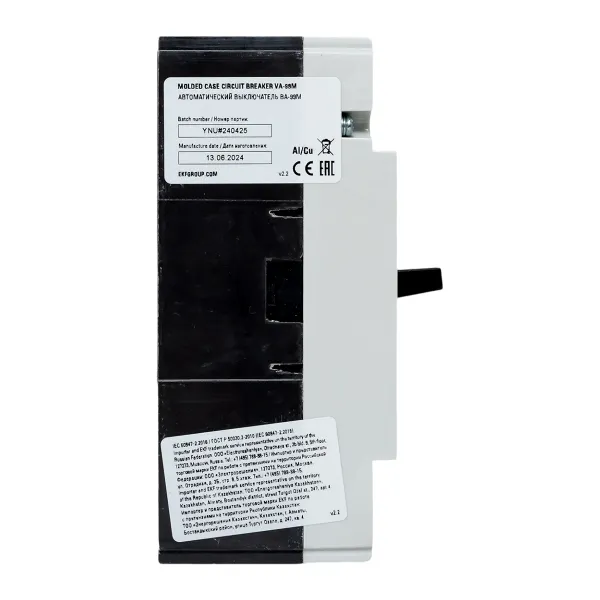

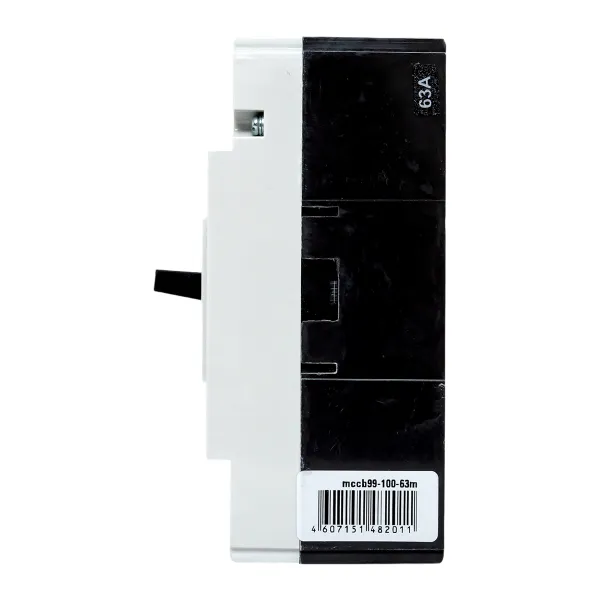

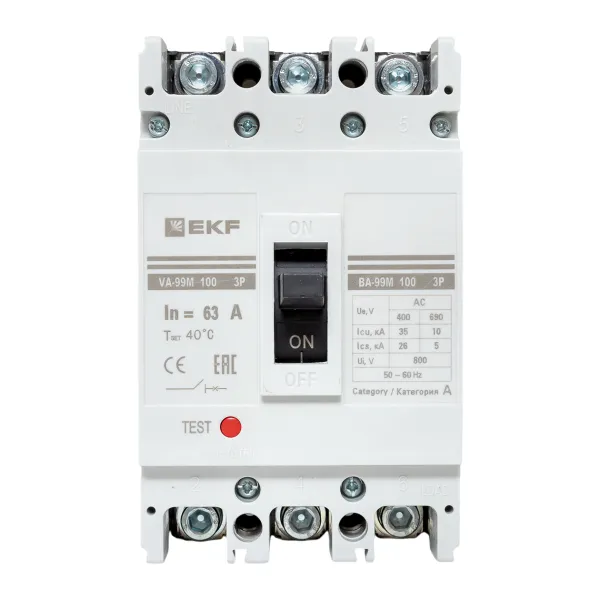

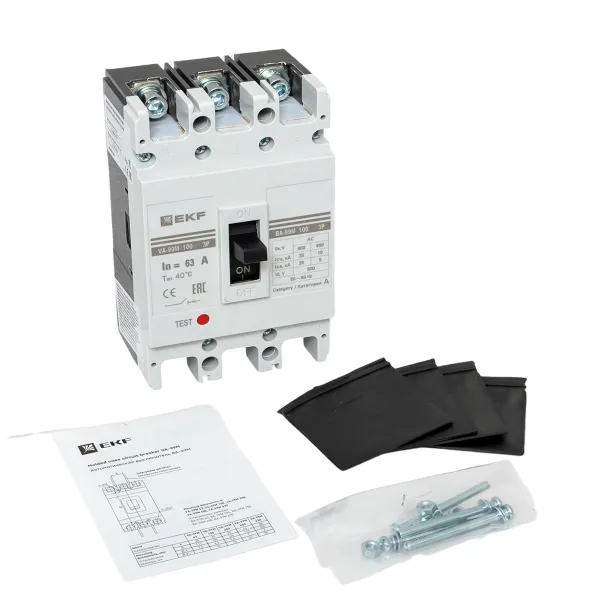

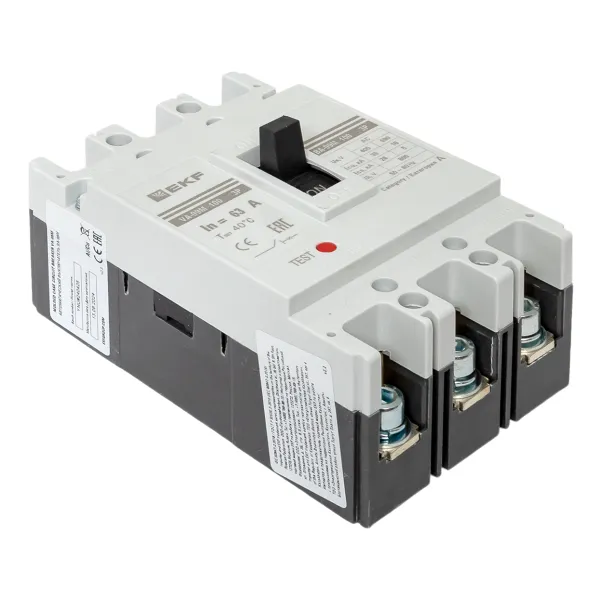

Выключатель автоматический ВА-99М 100/63А 3P 35кА EKF

Артикул скопирован

Рекомендованная розничная цена 4 894 ₽ за шт

Базовая цена 6 526 ₽ за шт

Нет в наличии на складах EKF

Нужна помощь в выборе?

Наши менеджеры смогут оперативно помочь вам по телефону 8 800 777-65-27, электронной почте 911.help@ekf.su или заполните форму

Описание

Описание

Выключатель ВА-99М выполнен в виде моноблока и состоит из основания и крышки с фальшпанелью, в которой имеется окно для рукоятки управления и толкатель кнопки «Тест» - проверки механизма отключения выключателя. Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, неподвижных и подвижных контактов с системой дугогашения, механизма управления, блока защиты от сверхтоков. Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части.

Характеристики

Техническая спецификация

СтатусРегулярная
Серия продукцииВА-99М
Номин. продолжительный ток Iu, А63
Номин. напряжение, В400...690
Номин. отключающая способность Icu при 400 В, 50 Гц, кА35
Диапазон установки расцепителя перегрузки, А63...63
Диапазон краткосрочной задержки расцепителя короткого замыкания, А630...630
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А630...630
Рабочая отключающая способность, Ics, кА26
Количество вспомогат. нормально разомкнутых (НО) контактов0
Количество вспомогат. нормально замкнутых (НЗ) контактов0
Тип подключения силовой электрич. цепиБолтовое соединение
Тип элемента управленияРычаг купольный
Подходит для монтажа на DIN-рейку (Ω-типа)Нет
Встроенная защита от замыканий на землюНет
С расцепителем минимального напряженияНет
Конструкция прибораКомплектное устройство в корпусе
Степень защиты (IP)IP00
Количество полюсов3
СерияPROxima
Наличие сертификата ТРТСДа
Гарантийный срок хранения7 лет
Соответствие ГОСТ/МЭК/ТУГОСТ Р50030.2 (МЭК 60947-2)
Прямой контрактНет
Есть штрихкод на каждой штуке товараДа

Логистические параметры

Документация

Документация

Сертификаты

Сертификат (PDF, 13.9 МБ)

Паспорта

Паспорт "Выключатели автоматические ВА-99М EKF" (PDF, 1008.6 КБ)

Мастер-каталоги

Мастер-каталог "Выключатели автоматические ВА-99М EKF" (PDF, 1.4 МБ)

3D - модели

3Д - модель "ВА-99М-100 (16-100)" (STEP, 1.7 МБ)
