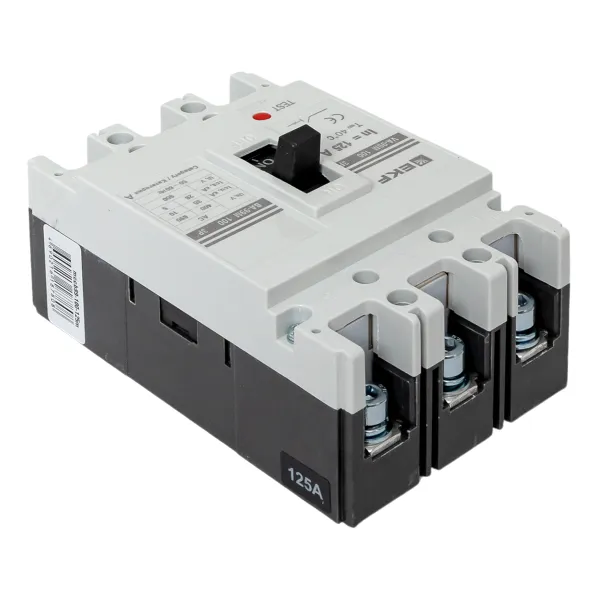

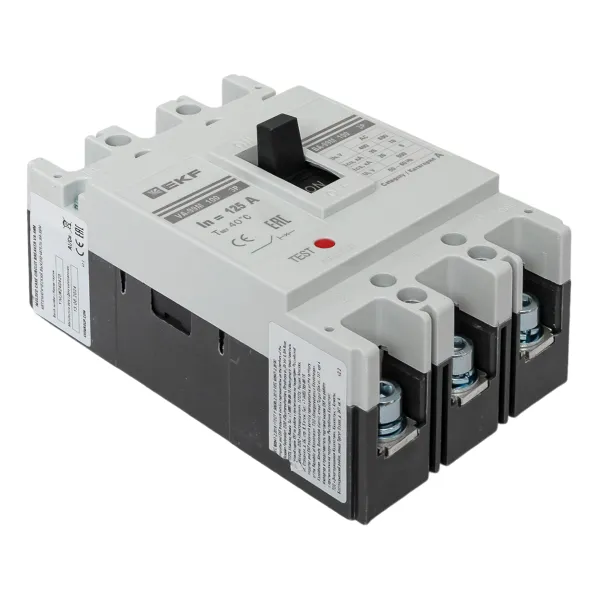

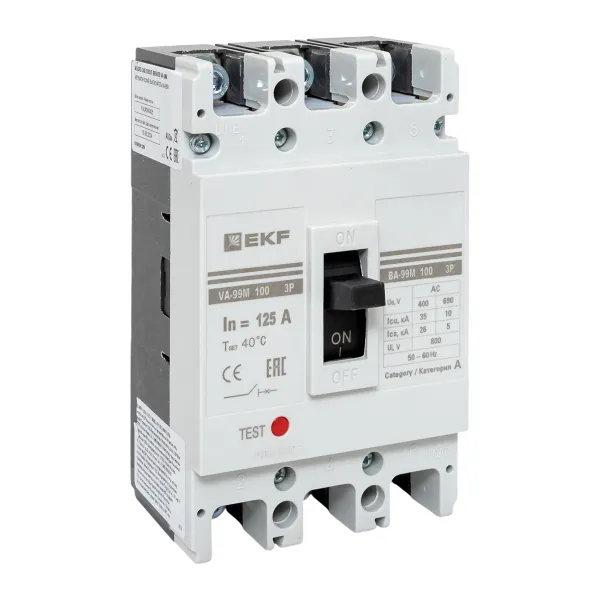

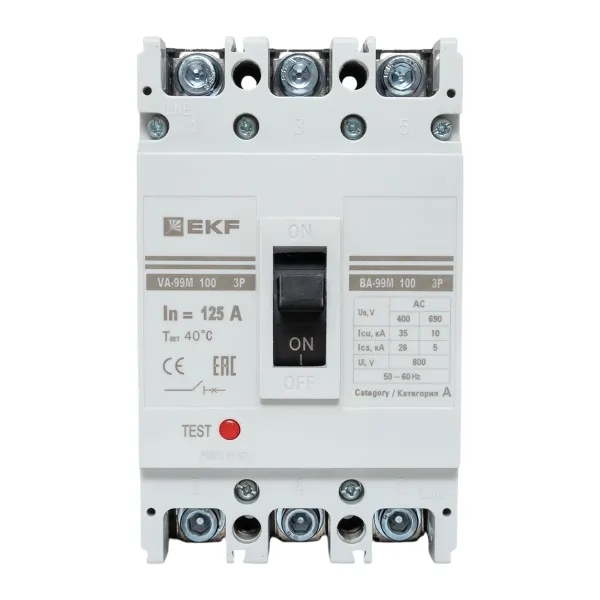

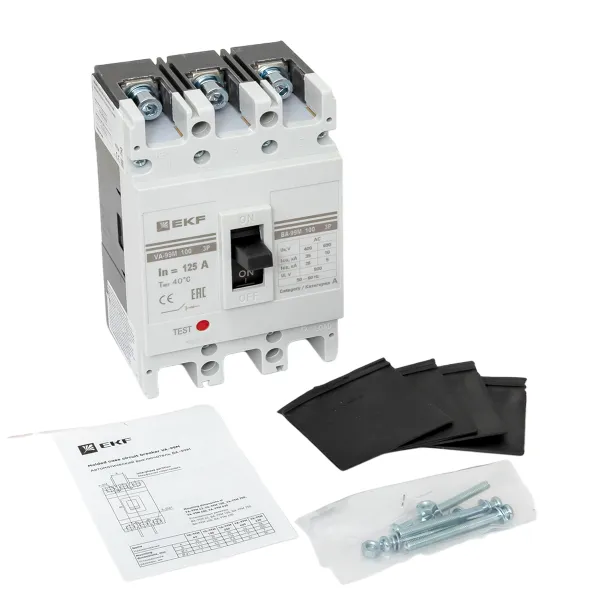

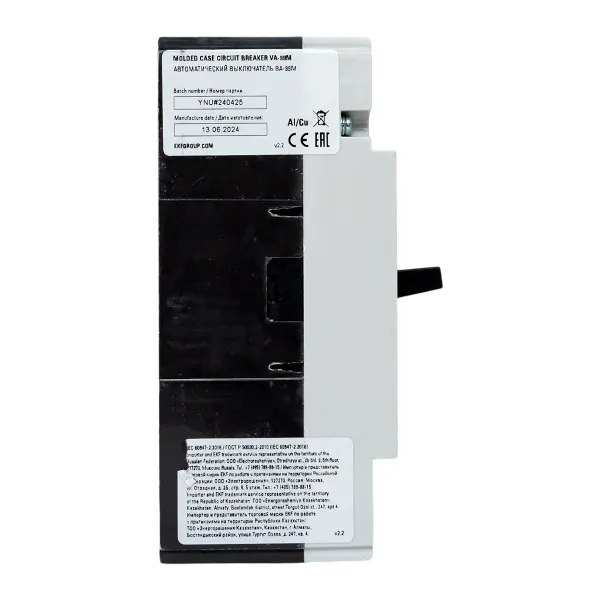

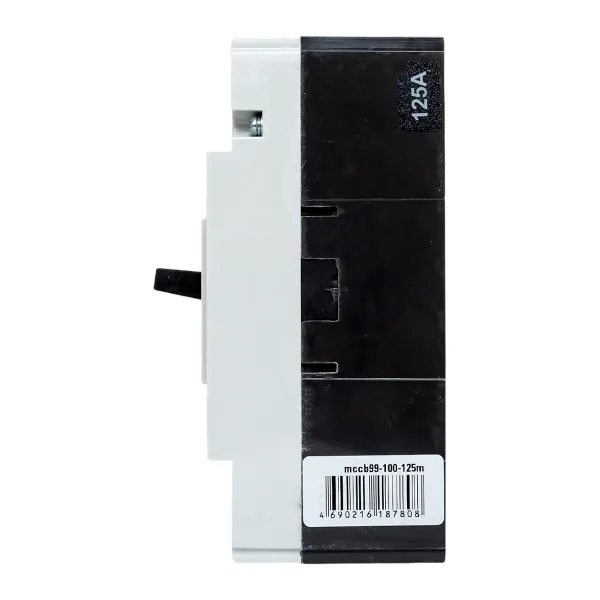

Выключатель автоматический в литом корпусе ВА-99М 100/125А 3P 10In 35кА с термомагнитным расцепителем EKF
Изображение 1 из 12
Рекомендованная розничная цена 5 715 ₽ за шт
Базовая цена 7 620 ₽ за шт
на складах EKF
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус |
Регулярная
|
| Серия продукции | ВА-99М |
| Номин. продолжительный ток Iu, А | 125 |
| Количество полюсов | 3 |
| Номин. напряжение, В | 400...690 |
| Номин. отключающая способность Icu при 400 В, 50 Гц, кА | 35 |
| Диапазон установки расцепителя перегрузки, А | 125...125 |
| Рабочая отключающая способность, Ics, кА | 26 |
| Серия | PROxima |
| Есть штрихкод на каждой штуке товара | Да |
| Степень защиты (IP) | IP30 |
| Соответствие ГОСТ/МЭК/ТУ | ГОСТ Р50030.2 (МЭК 60947-2) |
| Количество вспомогат. нормально замкнутых (НЗ) контактов | 0 |
| Гарантийный срок хранения, лет | 7 |
| Тип подключения силовой электрич. цепи | Болтовое соединение |
| С расцепителем минимального напряжения | Нет |
| Конструкция прибора | Комплектное устройство в корпусе |
| Количество вспомогат. нормально разомкнутых (НО) контактов | 0 |
| Вид подключения главной электрич. цепи | Передняя сторона |
| Тип элемента управления | Рычажковый (перекидной рычаг) |
| Моторный привод опционально | Да |
| Встроенная защита от замыканий на землю | Нет |
| Монтаж на DIN-рейку (O-типа) опционально | Нет |
| Подходит для монтажа на DIN-рейку (O-типа) | Нет |
| Прямой контакт | Нет |
| Наличие сертификата ТРТС | Да |
| Моторный привод встроенный | Нет |
| Тип изделия/компонента | Выключатель автоматический в литом корпусе |
| Тип расцепителя | Термомагнитный нерегулируемый |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 6 | 6 |
| Единица хранения | Штука | Коробка | Коробка |
| Штрих-код | 4690216187808 | 14690216187805 | 14690216187805 |
| Вес брутто, кг | 1.4170 | 8.5000 | 8.5000 |
| Объем, м³ | 0.00152000 | 0.01131295 | 0.01131295 |
| Длина, м | 0.1000 | 0.3350 | 0.3350 |
| Ширина, м | 0.0950 | 0.3070 | 0.3070 |
| Высота, м | 0.1600 | 0.1100 | 0.1100 |
Описание
Описание
Выключатель ВА-99М выполнен в виде моноблока и состоит из основания и крышки с фальшпанелью, в которой имеется окно для рукоятки управления и толкатель кнопки «Тест» - проверки механизма отключения выключателя. Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, неподвижных и подвижных контактов с системой дугогашения, механизма управления, блока защиты от сверхтоков. Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части.
Документация
Документация
Сертификаты
Декларация о соответствии ЕАЭС N RU Д-CN.РА01.В.87679-25 (PDF, 359.7 КБ)
Сертификат соответствия ЕАЭС KG 417045.CN.02.02146-25 (PDF, 3.8 МБ)
Паспорта
Паспорт «Выключатели автоматические ВА-99М EKF» (PDF, 869.1 КБ)
Мастер-каталоги
Мастер-каталог, раздел «Дополнительные устройства для ВА-99M EKF» (PDF, 1.0 МБ)
Мастер-каталог, раздел «Выключатели автоматические ВА-99М EKF» (PDF, 1.4 МБ)
Прочее
Документация «Таблицы селективности Автоматических выключателей в литом корпусе EKF» (PDF, 2.2 МБ)
Инструкции
Руководство по подключению автоматических выключателей ВА99М с помощью кабельных наконечников ТМЛ (PDF, 360.9 КБ)
Презентации
Презентация «Установка аксессуаров в автоматические выключатели в литом корпусе» (PDF, 1.3 МБ)
3D-модели
3D-модель «ВА-99М 100/125А 3P 35кА EKF» (STEP, 1.7 МБ)
