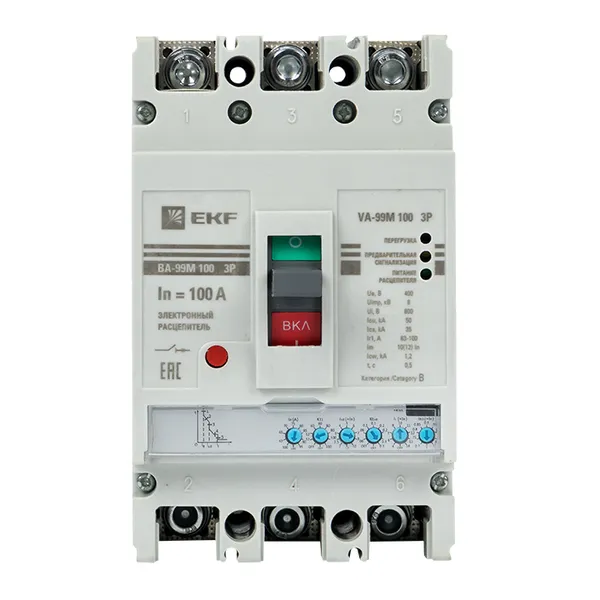

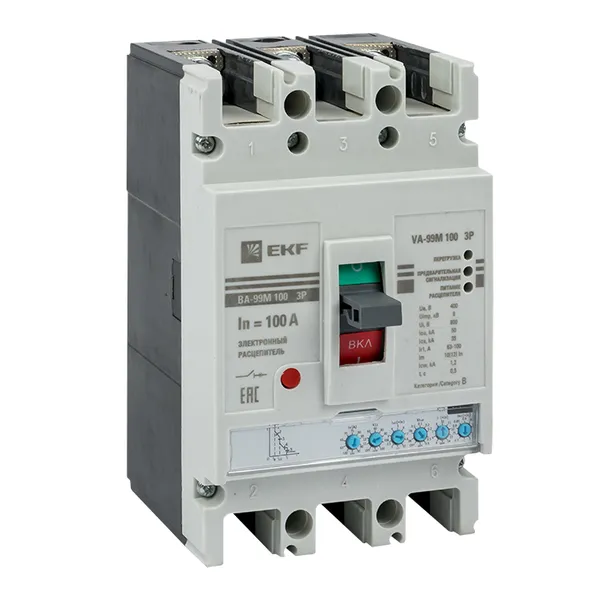

Выключатель автоматический ВА-99М 100/100А 3P 50кА с электронным расцепителем EKF

Артикул скопирован

Рекомендованная розничная цена 22 168 ₽ за шт

29 557 ₽ Базовая цена за шт

Товар есть в наличии

Нужна помощь в выборе?

Наши менеджеры смогут оперативно помочь
вам по телефону 8 800 777-65-27, электронной почте 911.help@ekf.su или заполните форму

Статус
Регулярная
Серия продукции
ВА-99М
Номин. продолжительный ток Iu
100 А
Номин. напряжение
400...690 В
Номин. отключающая способность Icu при 400 В, 50 Гц
50 кА
Диапазон установки расцепителя перегрузки
63...100 А
Диапазон краткосрочной задержки расцепителя короткого замыкания
126...1200 А
Описание

Выключатель ВА-99М выполнен в виде моноблока и состоит из основания и крышки с фальшпанелью, в которой имеется окно для рукоятки управления и толкатель кнопки «Тест» - проверки механизма отключения выключателя. Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, неподвижных и подвижных контактов с системой дугогашения, механизма управления, блока защиты от сверхтоков. Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части.

Характеристики

Техническая спецификация

СтатусРегулярная
Серия продукцииВА-99М
Номин. продолжительный ток Iu, А100
Номин. напряжение, В400...690
Номин. отключающая способность Icu при 400 В, 50 Гц, кА50
Диапазон установки расцепителя перегрузки, А63...100
Диапазон краткосрочной задержки расцепителя короткого замыкания, А126...1200
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А252...1400
Количество вспомогат. нормально разомкнутых (НО) контактов0
Количество вспомогат. нормально замкнутых (НЗ) контактов0
Тип подключения силовой электрич. цепиБолтовое соединение
Тип элемента управленияРычажковый (перекидной рычаг)
Подходит для монтажа на DIN-рейку (?-типа)Нет
Встроенная защита от замыканий на землюНет
С расцепителем минимального напряженияНет
Конструкция прибораКомплектное устройство в корпусе
Степень защиты (IP)IP00
Количество полюсов3
Есть штрихкод на каждой штуке товараДа
Тип расцепителяЭлектронный

Логистические параметры

Индивидуальная
Групповая
Транспортная
Количество в упаковке1612
Единица храненияШтукаКоробкаКоробка
Штрих-код46902162218922469021622189614690216221899
Вес брутто, кг1.53409.750019.0480
Объем, м³0.002250000.011312950.03513400
Длина, м0.17400.33500.4130
Ширина, м0.10600.30700.3620
Высота, м0.12200.11000.2350

Описание

Описание

Выключатель ВА-99М выполнен в виде моноблока и состоит из основания и крышки с фальшпанелью, в которой имеется окно для рукоятки управления и толкатель кнопки «Тест» - проверки механизма отключения выключателя. Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, неподвижных и подвижных контактов с системой дугогашения, механизма управления, блока защиты от сверхтоков. Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части.
