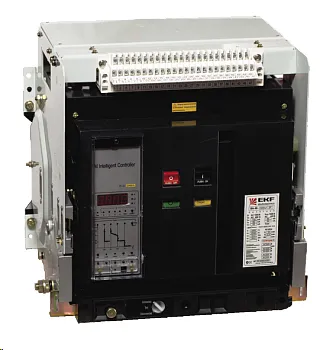

Выключатель автоматический ВА-45 3200/2900 3P 80кА выкатной EKF PROxima
/products/2FF85E2B35EDF0400CA524BDCA478643.jpg)
/products/2FF85E2B35EDF0400CA524BDCA478643.jpg)
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус | Снята с производства |
| Серия продукции | ВА-45 |
| Номин. продолжительный ток Iu, А | 2 900 |
| Номин. напряжение, В | 400...690 |
| Номин. отключающая способность Icu при 400 В, 50 Гц, кА | 80 |
| Количество полюсов | 3 |
| Конструкция прибора | Выдвижное/выкатное устройство |
| Тип оборудования | Аксессуар |
| Диапазон установки расцепителя перегрузки, А | 1160...2900 |
| Серия | PROxima |
| Количество вспомогат. нормально разомкнутых (НО) контактов | 0 |
| Количество вспомогат. нормально замкнутых (НЗ) контактов | 0 |
| Степень защиты (IP) | IP00 |
| Тип подключения силовой электрич. цепи | Болтовое соединение |
| Тип элемента управления | Кнопка нажимная |
| Встроенная защита от замыканий на землю | Да |
| С расцепителем минимального напряжения | Да |
| Подходит для монтажа на DIN-рейку (O-типа) | Нет |
| Диапазон краткосрочной задержки расцепителя короткого замыкания, А | 1160...43500 |
| Есть штрихкод на каждой штуке товара | Да |
| Соответствие ГОСТ/МЭК/ТУ | ГОСТ Р 50030.1 и ГОСТ Р50030.2. |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 1 |
| Единица хранения | Штука | Штука | Штука |
| Штрих-код | 2000000007755 | 2000000007755 | 2000000007755 |
| Вес брутто, кг | 97.0000 | 97.0000 | 97.0000 |
| Объем, м³ | 0.12000000 | 0.12000000 | 0.12000000 |
| Длина, м | 0.5000 | 0.5000 | 0.5000 |
| Ширина, м | 0.5000 | 0.5000 | 0.5000 |
| Высота, м | 0.4800 | 0.4800 | 0.4800 |
Описание
Применение
- В качестве вводных автоматических выключателей в электрощите для обеспечения объектов гражданского жилого строительства, коммерческих строительных объектов, производственных площадок.
- Применяется:
- • для защиты цепей электродвигателей;
- • защиты отходящих линий, в том числе в ГРЩ, ЩС;
- • в схемах автоматического включения резервного питания с секционированием (на трех выключателях) и без секционирования (на выключателях).
- Допускается применение автоматических выключателей совместно с электроприводами для осуществления коммутаций и автоматического управления работой электрооборудования:
- • дистанционные коммутации электрооборудования;
- • в схемах диспетчеризации и энергосбережения.
Документация
Документация
Сертификаты
Сертификат соответствия C-CN.НВ29.В.00780/20 (PDF, 13.9 МБ)
Сертификат соответствия ЕАЭС RU C-CN.НР15.В.00013-19 (PDF, 1.6 МБ)
Паспорта
Паспорт «Автоматический выключатель ВА-45 с контактами положения EKF PROxima» (PDF, 1020.5 КБ)
Мастер-каталоги
Мастер-каталог, раздел «Дополнительные устройства для ВА-45 EKF» (PDF, 268.6 КБ)
Мастер-каталог, раздел «Выключатели автоматические серии ВА–45 EKF» (PDF, 1.9 МБ)
Прочее
Референс (PDF, 334.8 КБ)
Референс (JPG, 219.8 КБ)
Референс (JPG, 481.5 КБ)
Инструкции
Руководство пользователя «Автоматический выключатель ВА-45 с контактами положения EKF PROxima» (PDF, 1.9 МБ)
Руководство по установке расцепителя минимального напряжения автоматического выключателя ВА-45 (PDF, 1.1 МБ)
Инструкция «Подключение воздушного выключателя ВА-45 и дополнительных устройств» (PDF, 77.6 КБ)
Руководства
Руководство пользователя «Автоматический выключатель ВА-45 с контактами положения» (PDF, 2.2 МБ)
3D-модели
3D-модели «ВА-45-mccb45-3200v выкатной» (STEP, 5.0 МБ)
