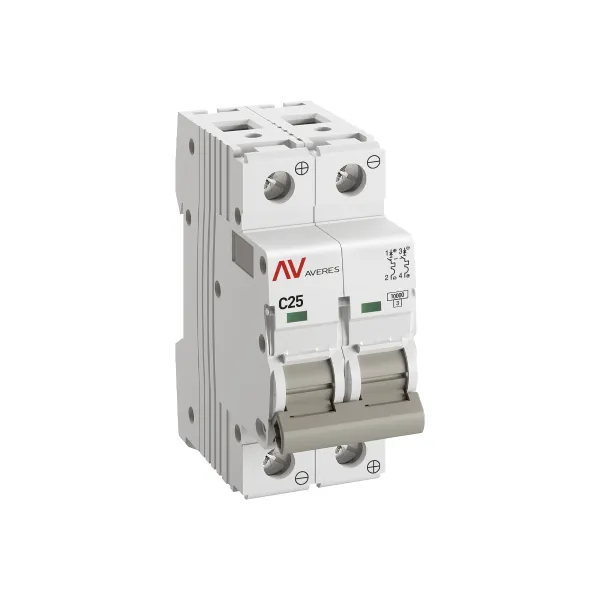

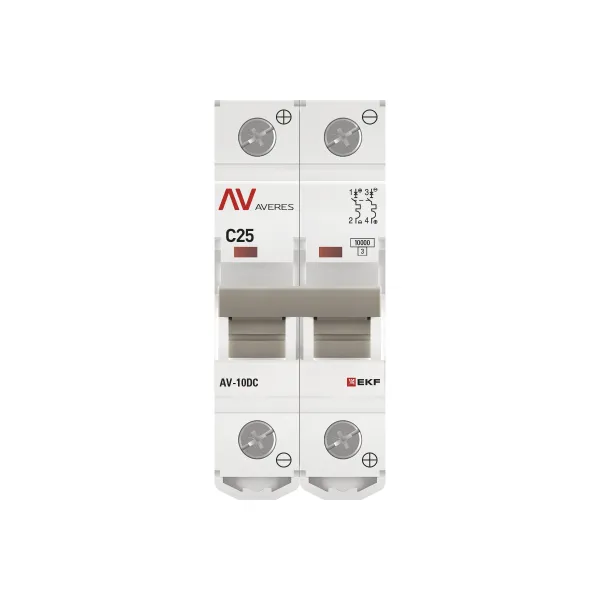

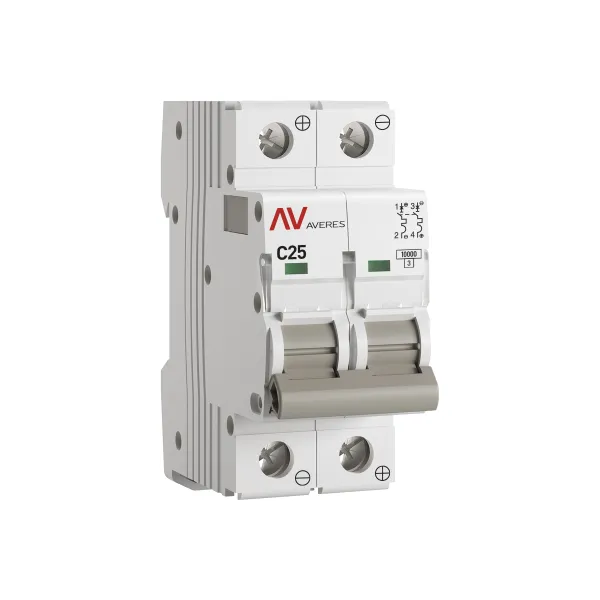

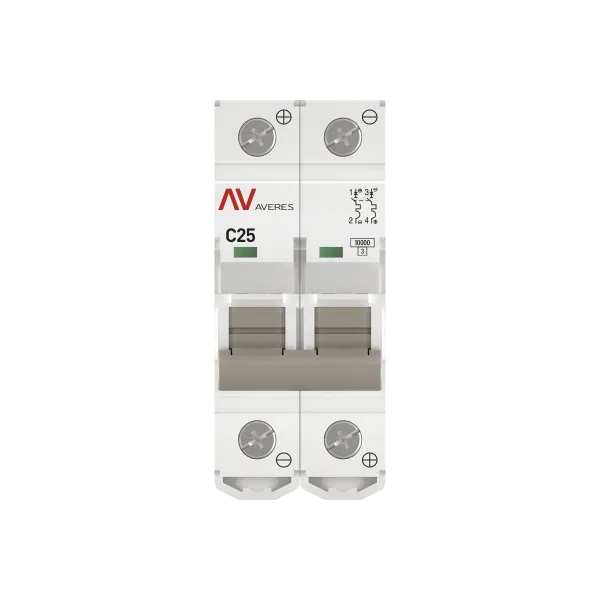

Выключатель автоматический AV-10 DC 2P 25A (C) 10kA EKF AVERES
Рекомендованная розничная цена 4 527 ₽ за шт
Базовая цена 6 036 ₽ за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь вам по телефону
Характеристики
Техническая спецификация
Статус | Заказная |
Серия продукции | AV-10 DC |
Серия | Averes |
Гарантийный срок эксплуатации | 10 лет |
Номин. ток, А | 25 |
Общ. количество полюсов | 2 |
Характеристика срабатывания (кривая тока) | C |
Тип напряжения | DC (постоян.) |
Номин. напряжение, В | 500 |
Номин. напряжение изоляции Ui, В | 500 |
Модульная ширина (общ. кол-во модульных расстояний) | 2 |
Количество защищенных полюсов | 2 |
Отключение незащищ. нейтрали (N) совместно с защищ. полюсом | Да |
Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм² | 1...25 |
Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм² | 1...16 |
Рабочая температура окружающей среды, °C | -25...50 |
Класс токоограничения | 3 |
Категория перенапряжения | 3 |
Номинальное импульсное выдерживаемое напряжение Uimp, кВ | 6 |
Механическая износостойкость, кол-во циклов | 20000 |
Коммутационная износостойкость, кол-во циклов | 10000 |
Степень защиты (IP) | IP20 |
Глубина установочная (встраив.), мм | 74 |
Срок службы, лет | 25 |
Возможна дополнит. комплектация | Да |
Номинальная наибольшая отключающая способность Icn, ГОСТ IEC 60898-1 | 10 кА |
Номин. предел. наибольшая отключающая способность Icu, ГОСТ IEC 60947-2 | 10 кА |
Степень загрязнения | 2 |
Подходит для скрытого монтажа (заподлицо) | Нет |
Гарантийный срок хранения | 10 лет |
Есть штрихкод на каждой штуке товара | Да |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество в упаковке | 1 | 6 | 60 |
Единица хранения | Штука | Упаковка | Коробка |
Штрих-код | 4690216503837 | 4690216503844 | 14690216503834 |
Вес брутто, кг | 0.2300 | 1.4300 | 14.1000 |
Объем, м³ | 0.00023500 | 0.00158400 | 0.01945800 |
Длина, м | 0.0780 | 0.0800 | 0.4600 |
Ширина, м | 0.0352 | 0.2250 | 0.2350 |
Высота, м | 0.0855 | 0.0880 | 0.1800 |
Описание
Описание
Выключатели автоматические AV-6 DC и AV-10 DC серии AVERES являются механическими коммутационными аппаратами и применяются для оперативных включений и отключений в электрических сетях постоянного тока, а также защиты от токов перегрузки и коротких замыканий в жилых и общественных сооружениях. Выключатели соответствуют ГОСТ IEC 60947-2. Особенностью данной серии выключателей является усовершенствованная конструкция. Выключатели обладают механизмом мгновенной коммутации. Благодаря данному механизму силовые контакты смыкаются мгновенно, не зависимо от скорости взведения рычага автоматического выключателя. Это обеспечивает меньший износ контактов, и, как следствие, меньшие тепловые потери в контактной группе и меньшее тепловыделение автоматических выключателей AV-6 DC и AV-10 DC серии AVERES.
Промо-страница продуктаДокументация
Документация
Сертификаты
Сертификат (PDF, 910.4 КБ)
Паспорта
Паспорт AV-10 (PDF, 270.8 КБ)
Мастер-каталоги
Мастер-каталог "Выключатели автоматические серии AV-10 DC AVERES EKF" (PDF, 708.5 КБ)
3D - модели
3Д - модель (STEP, 4.3 МБ)
Чертежи
Чертеж DWG (DWG, 26.1 КБ)
