Рекомендованная розничная цена 2 484 ₽ за шт
Базовая цена 3 312 ₽ за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
| Статус | Заказная |
| Серия | Averes |
| Серия продукции | AV-10 DC |
| Гарантийный срок эксплуатации | 10 лет |
| Номин. ток, А | 1 |
| Общ. количество полюсов | 1 |
| Характеристика срабатывания (кривая тока) | C |
| Номин. отключающая способность, кА | 10 |
| Тип расцепителя | Тепловой и электромагнитный |
| Тип напряжения | DC (постоян.) |
| Номин. напряжение, В | 250 |
| Номин. напряжение изоляции Ui, В | 500 |
| Модульная ширина (общ. кол-во модульных расстояний) | 1 |
| Количество защищенных полюсов | 1 |
| Отключение незащищ. нейтрали (N) совместно с защищ. полюсом | Нет |
| Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм² | 1...25 |
| Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм² | 1...16 |
| Рабочая температура окружающей среды, °C | -25...50 |
| Класс токоограничения | 3 |
| Категория перенапряжения | 3 |
| Номинальное импульсное выдерживаемое напряжение Uimp, кВ | 6 |
| Механическая износостойкость, кол-во циклов | 20000 |
| Коммутационная износостойкость, кол-во циклов | 10000 |
| Степень защиты (IP) | IP20 |
| Глубина установочная (встраив.), мм | 74 |
| Срок службы, лет | 25 |
| Возможна дополнит. комплектация | Да |
| Способ крепления (монтажа) | DIN-рейка |
| Степень загрязнения | 2 |
| Подходит для скрытого монтажа (заподлицо) | Да |
| Гарантийный срок хранения | 10 лет |
| Есть штрихкод на каждой штуке товара | Да |
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 12 | 120 |
| Единица хранения | Штука | Упаковка | Коробка |
| Штрих-код | 4690216503400 | 4690216503417 | 14690216503407 |
| Вес брутто, кг | 0.1150 | 1.4300 | 14.1000 |
| Объем, м³ | 0.00011700 | 0.00158400 | 0.01945800 |
| Длина, м | 0.0780 | 0.0800 | 0.4600 |
| Ширина, м | 0.0176 | 0.2250 | 0.2350 |
| Высота, м | 0.0855 | 0.0880 | 0.1800 |
Описание

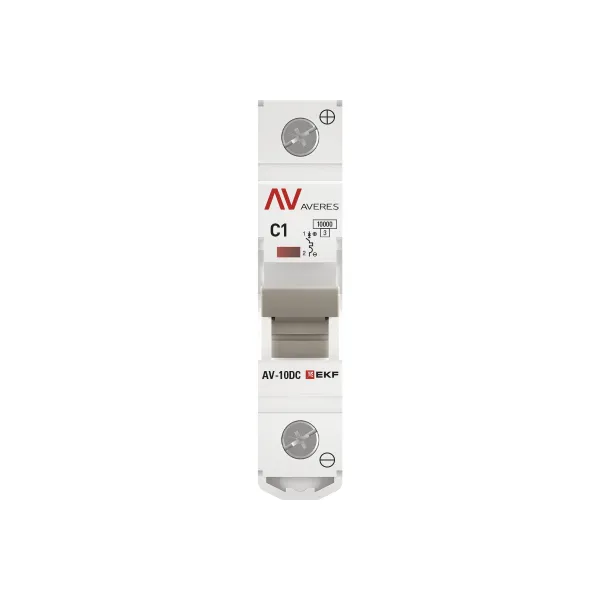

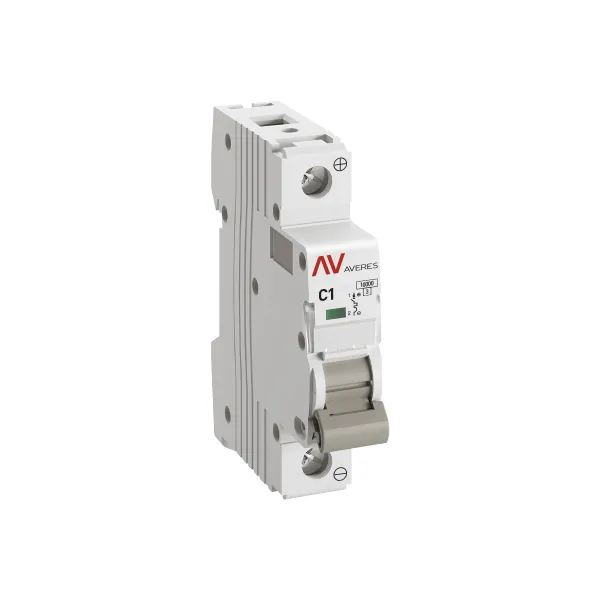

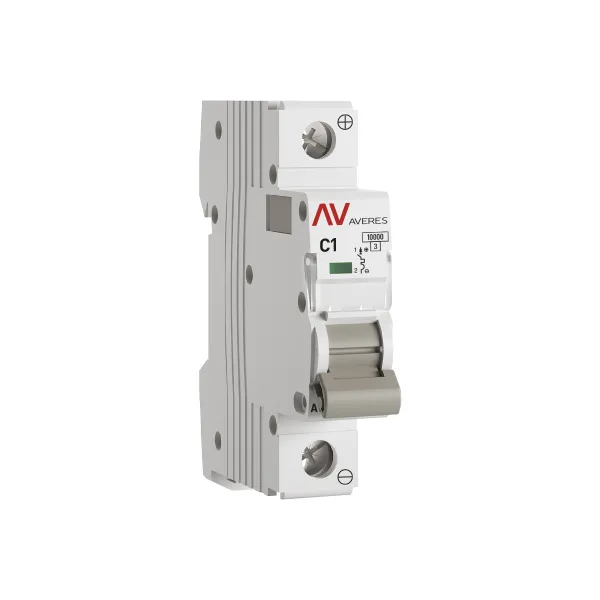

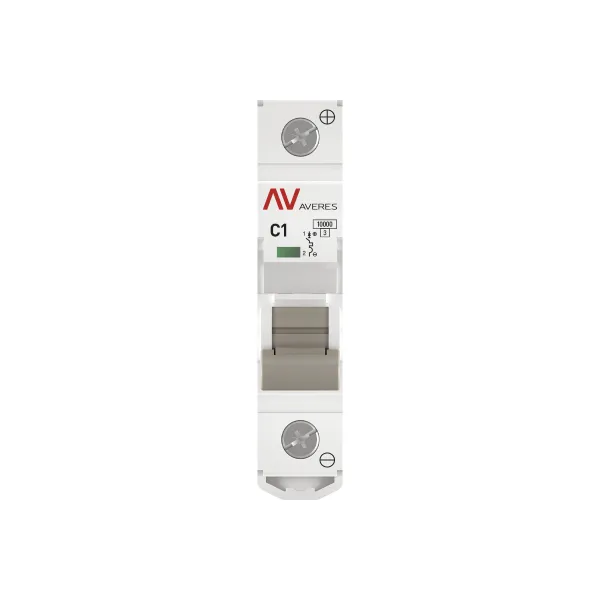

Выключатели автоматические AV-6 DC и AV-10 DC серии AVERES являются механическими коммутационными аппаратами и применяются для оперативных включений и отключений в электрических сетях постоянного тока, а также защиты от токов перегрузки и коротких замыканий в жилых и общественных сооружениях. Выключатели соответствуют ГОСТ IEC 60947-2. Особенностью данной серии выключателей является усовершенствованная конструкция. Выключатели обладают механизмом мгновенной коммутации. Благодаря данному механизму силовые контакты смыкаются мгновенно, не зависимо от скорости взведения рычага автоматического выключателя. Это обеспечивает меньший износ контактов, и, как следствие, меньшие тепловые потери в контактной группе и меньшее тепловыделение автоматических выключателей AV-6 DC и AV-10 DC серии AVERES.
Документация
Сертификат соответствия ТР/ТС 004/2011 ЕАЭС RU C-CN.АЖ56.B.00291/20 (PDF, 910.4 КБ)
Паспорт «Выключатели автоматические AV-6 DC и АV-10 DC AVERES EKF» (PDF, 303.5 КБ)
Мастер-каталог, раздел «Выключатели автоматические серии AV-10 DC AVERES EKF» (PDF, 708.5 КБ)
3D-модель «Выключатель автоматический 1P AV-10 DC AVERES EKF» (STEP, 2.5 МБ)
Чертеж «Выключатель автоматический 1P AV-10 DC AVERES EKF» (DWG, 22.5 КБ)
