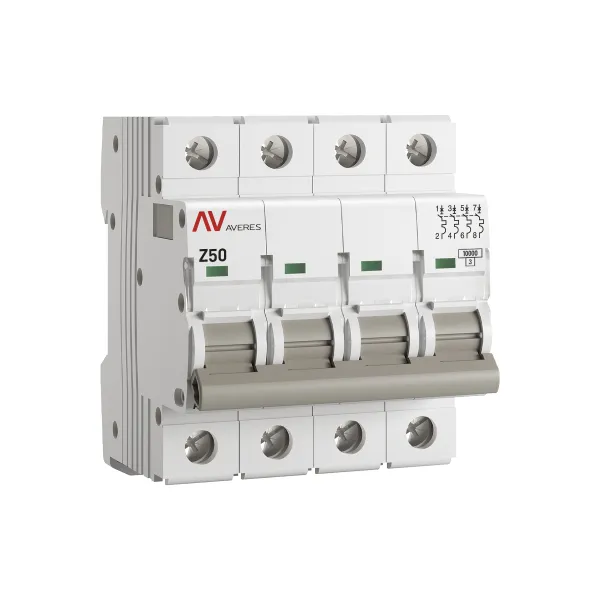

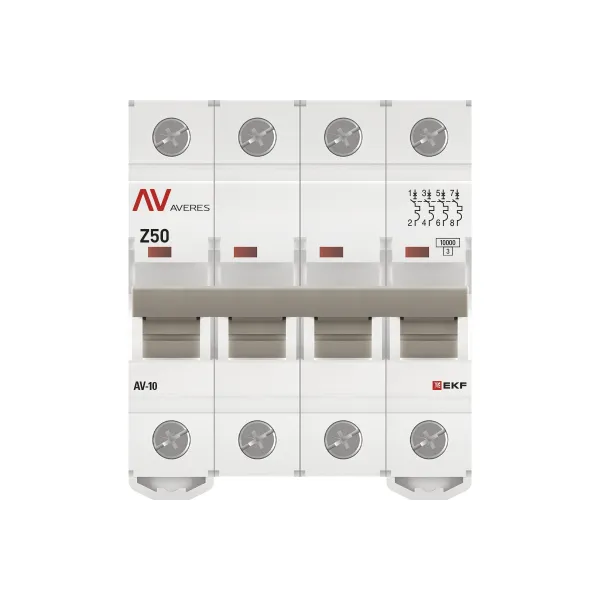

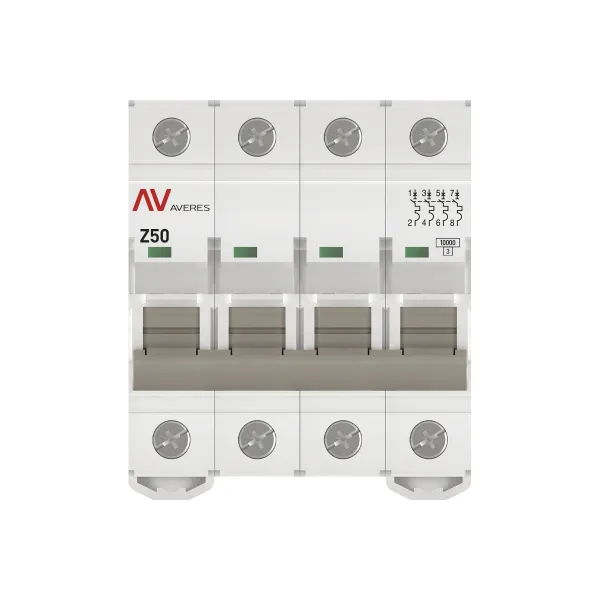

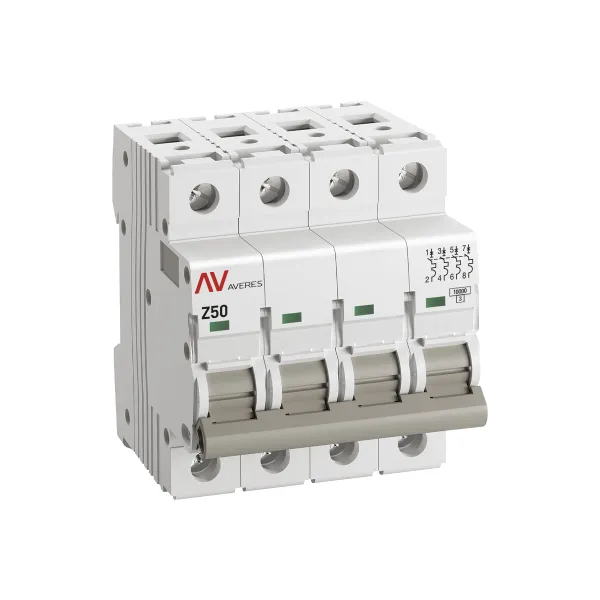

Выключатель автоматический AV-10 4P 50A (Z) 10kA EKF AVERES
42 941 ₽ за шт
57 255 ₽ за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
Статус | Выводимая из ассортимента |
Серия | Averes |
Серия продукции | AV-10 |
Гарантийный срок эксплуатации | 10 лет |
Номин. ток, А | 50 |
Общ. количество полюсов | 4 |
Характеристика срабатывания (кривая тока) | Z |
Номин. отключающая способность, кА | 10 |
Тип расцепителя | Тепловой и электромагнитный |
Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 400 В, кА | 10 |
Тип напряжения | AC (перемен.) |
Номин. напряжение, В | 400 |
Частота, Гц | 50...60 |
Номин. напряжение изоляции Ui, В | 500 |
Модульная ширина (общ. кол-во модульных расстояний) | 4 |
Количество защищенных полюсов | 4 |
Отключение незащищ. нейтрали (N) совместно с защищ. полюсом | Да |
Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм² | 1...25 |
Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм² | 1...16 |
Рабочая температура окружающей среды, °C | -25...50 |
Класс токоограничения | 3 |
Категория перенапряжения | 3 |
Номинальное импульсное выдерживаемое напряжение Uimp, кВ | 6 |
Механическая износостойкость, кол-во циклов | 20 000 |
Коммутационная износостойкость, кол-во циклов | 10 000 |
Степень защиты (IP) | IP20 |
Глубина установочная (встраив.), мм | 74 |
Срок службы, лет | 25 |
Возможна дополнит. комплектация | Да |
Способ крепления (монтажа) | DIN-рейка |
Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 400 В, кА | 10 |
Подходит для скрытого монтажа (заподлицо) | Да |
Степень загрязнения | 2 |
Гарантийный срок хранения | 10 лет |
Есть штрихкод на каждой штуке товара | Да |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество в упаковке | 1 | 3 | 30 |
Единица хранения | Штука | Упаковка | Коробка |
Штрих-код | 4690216540610 | 4690216543734 | 14690216540617 |
Вес брутто, кг | 0.4600 | 1.4300 | 14.1000 |
Объем, м³ | 0.00046883 | 0.00158400 | 0.01945800 |
Длина, м | 0.0780 | 0.0800 | 0.4600 |
Ширина, м | 0.0703 | 0.2250 | 0.2350 |
Высота, м | 0.0855 | 0.0880 | 0.1800 |
Описание
Описание
Выключатели автоматические серии AV-10 AVERES EKF с время-токовой характеристикой Z предназначены для оперативного управления участками электрических цепей, а также для защиты от токов перегрузки и короткого замыкания в промышленных установках, где требуется высокая точность и скорость отключения. Номинальная отключающая способность (Icn) составляет 10 кА. Выключатели соответствуют ГОСТ IEC 60947-2. Полный набор аксессуаров для расширения функций. Гарантийные обязательства 10 лет.
Документация
Документация
Сертификаты
Сертификат соответствия ТР/ТС 004/2011 ЕАЭС RU C-CN.АД07.B.05521/23 (PDF, 614.4 КБ)
Паспорта
Паспорт «Выключатели автоматические AV-6 и АV-10 AVERES EKF» (PDF, 362.5 КБ)
Мастер-каталоги
Мастер-каталог, раздел «Выключатели автоматические серии AV-10 AVERES EKF» (PDF, 475.4 КБ)
3D-модели
3D-модель «Выключатель автоматический 4P AV-10 AVERES EKF» (STEP, 11.5 МБ)
Чертежи
Чертеж DWG (DWG, 34.6 КБ)
