Рекомендованная розничная цена 201 037 ₽ за шт
268 049 ₽ Базовая цена за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
| Статус | Временно не производится |
| Номин. ток | 1 250 |
| Номин. напряжение, кВ | 10 |
| Номинальный ток отключения | 20 кА |
| Межполюсное расстояние | 210мм |
| Напряжение оперативного тока | AC/DC 220 В |
| Серия | Stingray |
| Число расцепителей максимального тока | 2 |
| С предохранителем | Нет |
| Блокировка включения выключателя | Да |
| Тип изоляционного материала | Эпоксид |
| Расцепитель минимального напряжения | Нет |
| Способ отключения | С вакуумной изоляцией |
| Независимый расцепитель | Нет |
| Количество полюсов | 3-полюсный |
| Дистанционное управление | Да |
| Гарантийный срок хранения, лет | 3 |
| Предварительно собран | Да |
| Защита от многократного включения | Да |
| Гарантийный срок эксплуатации, лет | 3 |
| Есть штрихкод на каждой штуке товара | Да |
| Ток термической стойкости в течении 3с, кА | 20 |
| Межфазное расстояние, мм | 210 |
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 1 |
| Единица хранения | Штука | Штука | Штука |
| Штрих-код | 4690216259512 | 4690216259512 | 4690216259512 |
| Вес брутто, кг | 120.0000 | 120.0000 | 120.0000 |
| Объем, м³ | 0.11561200 | 0.11561200 | 0.11561200 |
| Длина, м | 0.4100 | 0.4100 | 0.4100 |
| Ширина, м | 0.4600 | 0.4600 | 0.4600 |
| Высота, м | 0.6130 | 0.6130 | 0.6130 |
Описание

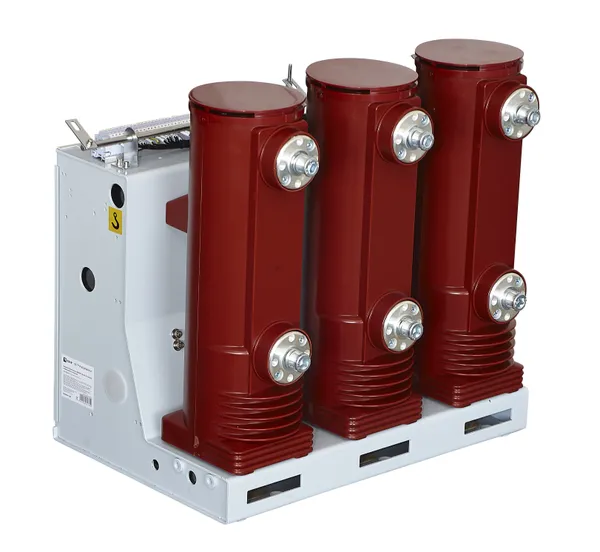

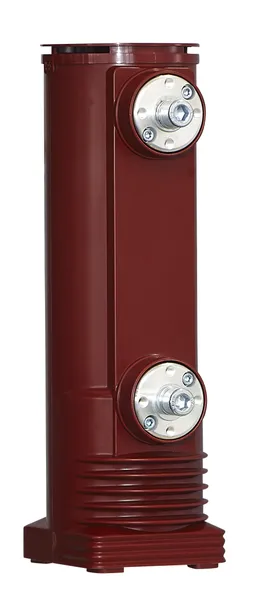

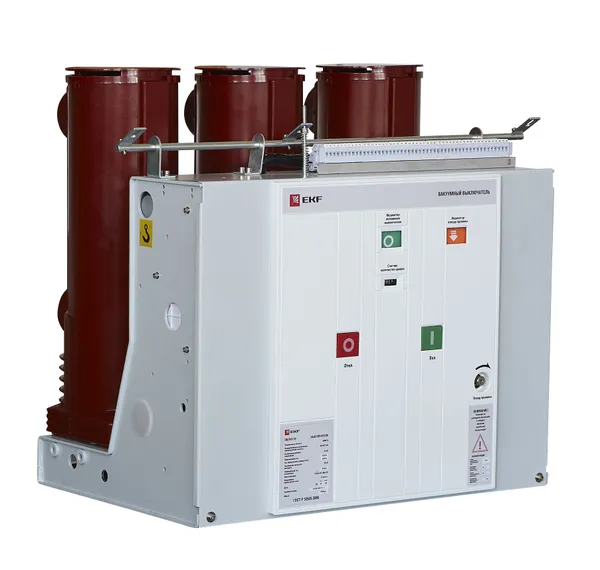

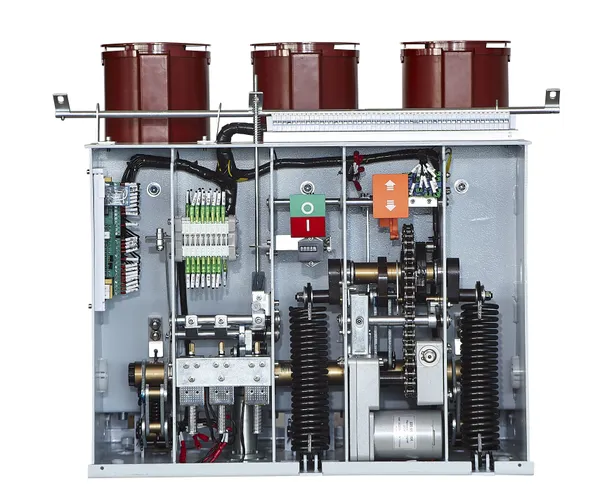

Вакуумные выключатели BB/EKF-10 У3 EKF Stingray предназначены для эксплуатации в сетях трехфазного переменного тока с номинальным напряжением 6/10 кВ с изолированной или заземленной через дугогасящий реактор или резистор нейтралью. Габаритные и присоединительные размеры выключателей позволяют устанавливать их не только во все типы камер сборных одностороннего обслуживания, выпускаемых на сегодняшний день, но и устанавливать их при замене отслуживших свой срок силовых выключателей.
Документация
Декларация о соответствии РОСС RU Д-CN.РА01.В.43466/22 (PDF, 484.9 КБ)
Паспорт «Вакуумный выключатель BB/EKF-10» (PDF, 88.8 КБ)
Мастр-каталог, раздел «Вакуумные выключатели ВВ/EKF-10 EKF STINGRAY» (PDF, 428.7 КБ)
Руководство по эксплуатации «Вакуумный выключатель BB/EKF-10» (PDF, 1.6 МБ)
Инструкция (PDF, 2.3 МБ)
Опросный лист для заказа вакуумных выключателей BB/EKF (PDF, 43.3 КБ)
Буклет «Силовое оборудование» (PDF, 35.5 МБ)
