Рекомендованная розничная цена 1 028 ₽ за шт
Базовая цена 1 371 ₽ за шт
3 084 ₽ Цена за упаковку
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
| Статус | Регулярная |
| Сечение жилы СИП, мм² | 35...150 |
| Материал проводника магистрали | Алюминий |
| Материал проводника ответвления | Алюминий |
| Тип канала зажима проводника магистрали | Открыто с обеих сторон |
| Тип канала зажима проводника ответвления | Открыто с обеих сторон |
| Изолированный зажим | Нет |
| Температура монтажа, °C | -20...50 |
| Температура эксплуатации, °C | -60...50 |
| Гарантийный срок эксплуатации | 7 лет |
| Гарантийный срок хранения | 7 лет |
| Материал изделия | Алюминиевый сплав |
| Рабочее напряжение | 6...35 |
| Климатическое исполнение и категория размещения по ГОСТ 15150 | УХЛ1 |
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 3 | 18 |
| Единица хранения | Штука | Упаковка | Коробка |
| Штрих-код | 4690216468471 | 4690216452210 | 14690216452217 |
| Вес брутто, кг | 0.6000 | 1.5690 | 9.8040 |
| Объем, м³ | 0.00067700 | 0.00174900 | 0.01655700 |
| Длина, м | 0.0720 | 0.3380 | 0.3240 |
| Ширина, м | 0.0580 | 0.1150 | 0.3060 |
| Высота, м | 0.1620 | 0.0450 | 0.1670 |
Описание

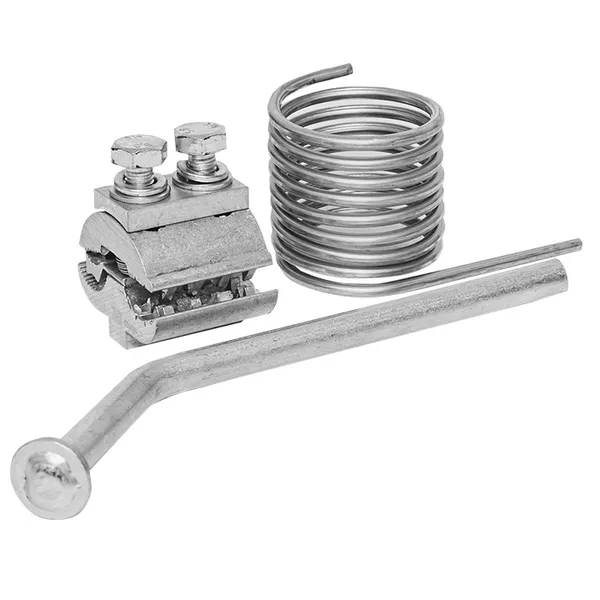

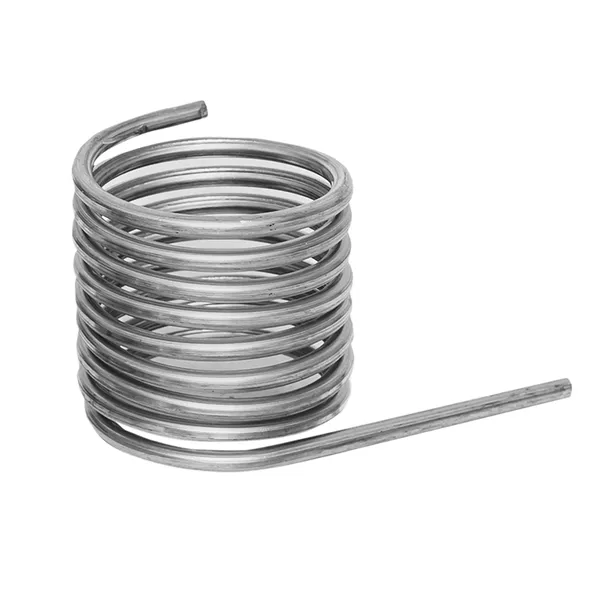

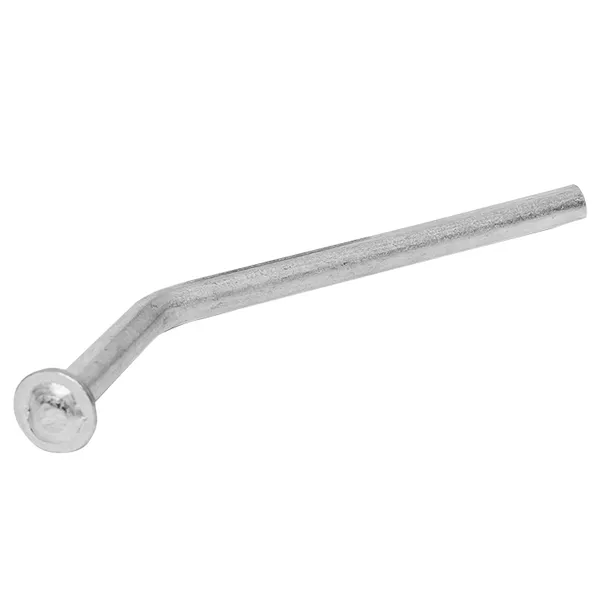

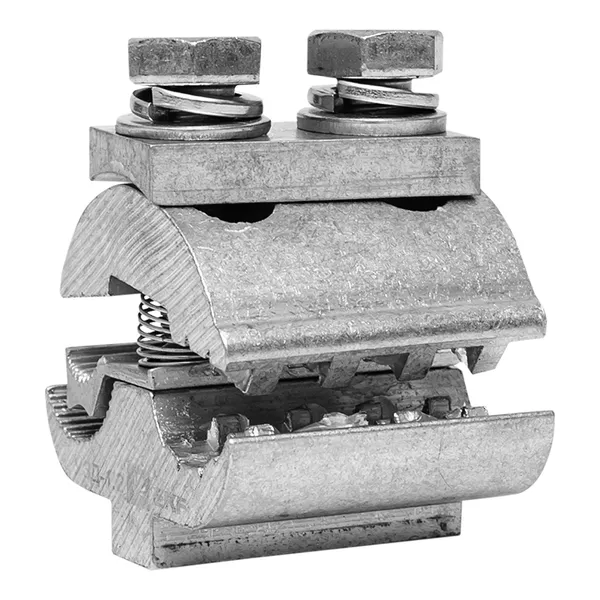

Устройство защиты от перенапряжений типа УЗД-1.2 предназначено для защиты проводов СИП-3 от грозовых перенапряжений. Устройство состоит из зажима, рога и алюминиевого шунта, свернутого в пружину. При установке не требуется удаление изоляции. Контакт с защищенным проводом обеспечивается прокалыванием изоляции, с рогом – прижимной пластиной. На прокалывающие и прижимные элементы нанесена контактная смазка. Зажим устойчив к ультрафиолетовому и солнечному излучению, высоким и низким температурам, коррозии и агрессивным атмосферным воздействиям.
Документация и ПО
Паспорт «Устройство защиты от перенапряжений УЗД-1.2 EKF» (PDF, 118.7 КБ)
Мастер-каталог, раздел «Линейная арматура и устройства грозозащиты для ВЛЗ 6-35 кВ» (PDF, 375.2 КБ)
Обзор ПО для проектирования ВЛ (PDF, 631.6 КБ)
Инструкция по установке ПО для проектирования ВЛ (PDF, 1.1 МБ)
ПО для проектирования. AutoCAD (ZIP, 20.8 МБ)
ПО для проектирования. nanoCAD (ZIP, 14.5 МБ)
ПО для проектирования ВЛ nanoCAD 2021-2022 (ZIP, 11.2 МБ)
ПО для проектирования ВЛ AutoCAD 2012-2024 (ZIP, 16.7 МБ)
ПО для проектирования ВЛ nanoCAD 2023 (ZIP, 11.1 МБ)
