Рекомендованная розничная цена 772 ₽ за шт
Базовая цена 1 029 ₽ за шт
2 316 ₽ Цена за упаковку
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
| Статус | Регулярная |
| Материал проводника магистрали | Алюминий |
| Материал проводника ответвления | Алюминий |
| Изолированный зажим | Нет |
| Тип канала зажима проводника магистрали | Открыто с обеих сторон |
| Тип канала зажима проводника ответвления | Открыто с обеих сторон |
| Температура эксплуатации, °C | -60...50 |
| Защитное покрытие поверхности | Без покрытия (голый) |
| Гарантийный срок хранения, лет | 7 |
| Температура монтажа, °C | -20...50 |
| Сечение жилы СИП, мм² | 35...150 |
| Серия | PROxima |
| Гарантийный срок эксплуатации, лет | 7 |
| Тип соединения | Винтовое/болтовое соединение |
| Материал изделия | Алюминиевый сплав |
| Климатическое исполнение и категория размещения по ГОСТ 15150 | УХЛ1 |
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 3 | 30 |
| Единица хранения | Штука | Упаковка | Коробка |
| Штрих-код | 4690216468464 | 4690216452166 | 14690216452163 |
| Вес брутто, кг | 0.5000 | 1.3830 | 14.0660 |
| Объем, м³ | 0.00173800 | 0.00185400 | 0.01278100 |
| Длина, м | 0.1850 | 0.1160 | 0.3110 |
| Ширина, м | 0.0580 | 0.2220 | 0.3990 |
| Высота, м | 0.1620 | 0.0720 | 0.1030 |
Описание

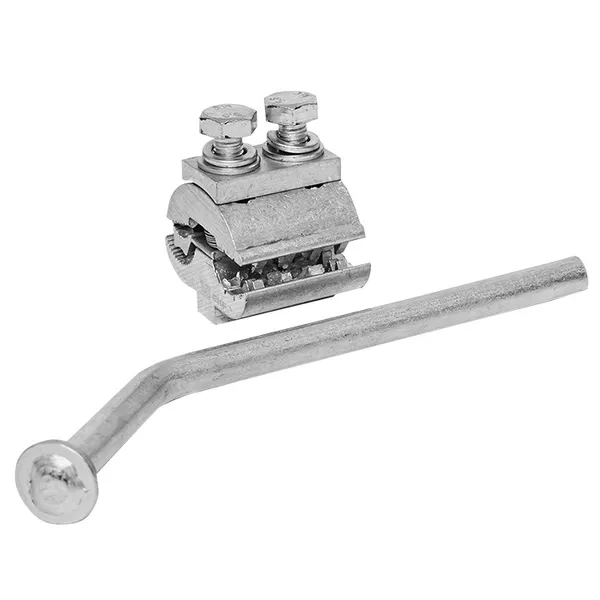

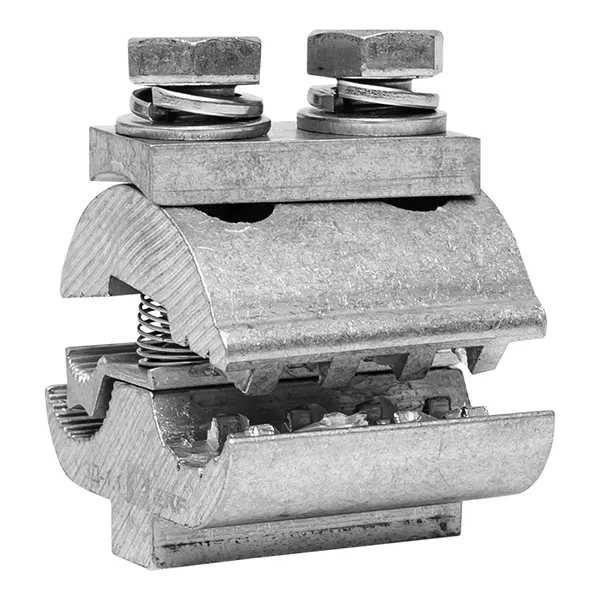

Устройство защиты от перенапряжений типа УЗД-1.1 предназначено для защиты проводов СИП-3 от грозовых перенапряжений. Устройство состоит из зажима и рога. При установке не требуется удаление изоляции. Контакт с защищенным проводом обеспечивается прокалыванием изоляции, с рогом – прижимной пластиной. На прокалывающие и прижимные элементы нанесена контактная смазка. Зажим устойчив к ультрафиолетовому и солнечному излучению, высоким и низким температурам, коррозии и агрессивным атмосферным воздействиям.
Документация и ПО
Сертификат соответстия № РОCC RU.04РИДО.ОСПО6.C01311 (PDF, 2.5 МБ)
Паспорт «Устройство защиты от перенапряжений УЗД-1.1 EKF» (PDF, 137.1 КБ)
Каталог типовых узлов «Арматура для СИП» (PDF, 4.0 МБ)
Инструкция по установке ПО для проектирования ВЛ (PDF, 1.1 МБ)
Обзор ПО для проектирования ВЛ (PDF, 631.6 КБ)
ПО для проектирования. nanoCAD (ZIP, 14.5 МБ)
ПО для проектирования. AutoCAD (ZIP, 20.8 МБ)
Альбом типовых решений СИП 2025 (PDF, 4.1 МБ)
