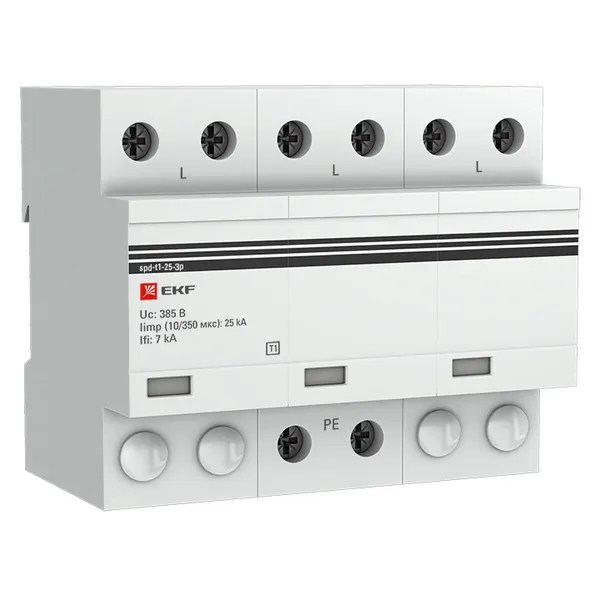

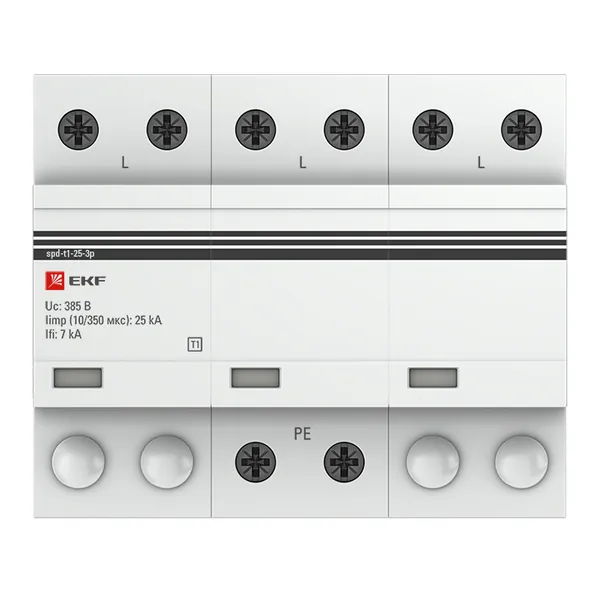

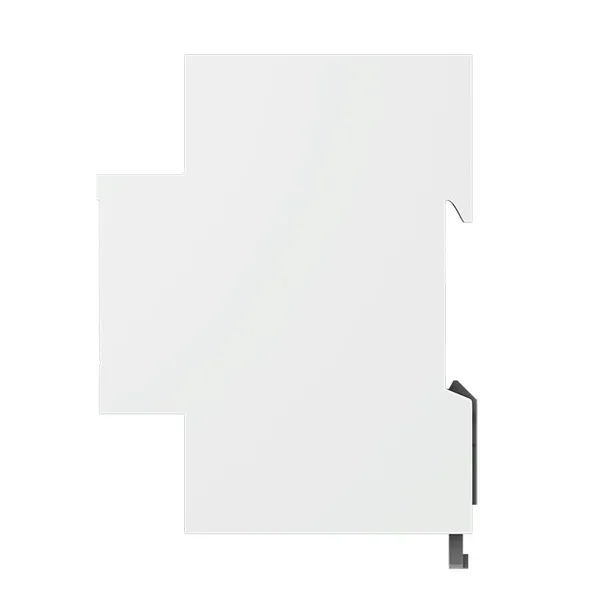

Устройство защиты от импульсных перенапряжений Тип 1 Iimp 25kA (10/350μs) 3P EKF
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
Статус | Снята с производства |
Конструктивный размер (габарит) | 6 модулей |
С контактом дистанционной сигнализации | Нет |
Номин. сброс импульсного тока (8/20), кА | 25 |
Номин. напряжение перемен. тока (AC), В | 400 |
Способ монтажа | DIN-рейка |
Уровень защиты по напряжению, кВ | 2 |
Сигнал на устройстве | Оптический |
Степень защиты (IP) | IP20 |
Серия | EKF |
Класс устройства | Класс I |
Серия продукции | УЗИП Т1 |
Гарантийный срок хранения | 7 лет |
Есть штрихкод на каждой штуке товара | Да |
Класс УЗИП | 1 |
Гарантийный срок эксплуатации | 7 лет |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество в упаковке | 1 | 1 | 24 |
Единица хранения | Штука | Штука | Коробка |
Штрих-код | 4690216191966 | 4690216191966 | 14690216191963 |
Вес брутто, кг | 0.6490 | 0.6490 | 16.9460 |
Объем, м³ | 0.00082400 | 0.00082400 | 0.03906200 |
Длина, м | 0.1130 | 0.1130 | 0.5040 |
Ширина, м | 0.0960 | 0.0960 | 0.3460 |
Высота, м | 0.0760 | 0.0760 | 0.2240 |
Описание
Описание
УЗИП Тип 1 (класс 1) применяются для защиты от больших импульсных перенапряжений (удар молнии, мощный бросок напряжения в режиме КЗ). Устанавливаются в местах возможного прямого попадания молнии в ВЛ электропитания или в качестве 1-ой ступени защиты в системе внешней молниезащиты объекта. Испытание и нормирование УЗИП класса I осуществляется импульсным током Iimp – 10/350 мкс, номинальным разрядным током In – 8/20 мкс, импульсным напряжением – 1,2/50 мкс. Устанавливаются УЗИП класса 1 к примеру, в щит учета на опоре, снаружи дома (до счетчика), в главном распределительном щите объекта (ГРЩ) или во вводном-распределительном устройстве (ВРУ).
Промо-страница продуктаКомплектация
- 1. Устройство защиты от импульсных перенапряжений. 2. Паспорт.
Документация
Документация
Сертификаты
Сертификат соответствия ЕАЭС RU C-CN.MO05.B.01111/20 (PDF, 597.5 КБ)
Декларация о соответствии ТР 037/2016 ЕАЭС N RU Д-CN.РА01.В.87679/25 (PDF, 359.7 КБ)
Паспорта
Паспорт «УЗИП Т1» (PDF, 398.8 КБ)
Мастер-каталоги
Мастер-каталог, раздел «УЗИП Класс I» (PDF, 302.1 КБ)
Руководства
Рекомендации по подбору УЗИП для частного домостроения (PDF, 55.4 КБ)
Промо-материалы
Буклет «Обновленная PROXIMA» (PDF, 4.7 МБ)
